Datos del producto:
Pago y Envío Términos:
|
| Nombre del equipo: | JLK630/6+12 Cable conductor de cobre - Color opcional para rígido Strander | Solicitud: | Fabricación de cables |
|---|---|---|---|
| Tamaños del carrete: | 500/630/710 | Diámetro de la rueda Capstan:: | 1600 mm |
| Material: | Cobre, aluminio, acero, etc. | Color del equipo: | como solicitud |
| Período de garantía: | 12 meses | Altura central: | 1000 mm |
| Resaltar: | JLK630 copper conductor wire,rigid strander wire color optional,rigid stranding machine wire |
||
Cable de conductor de cobre JLK630/6+12 - Color opcional para trenzadora rígida
1. Aplicación
Se utiliza principalmente para el trenzado y compactación de conductores sectoriales de cobre y aluminio, trenzado, trefilado y compactación de conductores redondos y de forma especial,
así como para la producción de trenzado de hilos de aluminio con núcleo de acero.
2. Parámetros técnicos principales
| Modelo (Máquina de trenzado rígido) | JLK-630/6 | JLK-630/6＋12 | JLK-630/6＋12＋18＋24 | |
| Diámetro del alambre individual | Cobre | φ1.5-5 mm | φ1.5-5 mm | φ1.5-5 mm |
| Aluminio | φ1.8-5 mm | φ1.8-5 mm | φ1.8-5 mm | |
| Diámetro exterior máximo del conductor trenzado | φ15 mm | φ25 mm | φ45 mm | |
| Paso de trenzado | Jaula de trenzado de 6 bobinas | 60-500 mm | 60-500 mm | 60-500 mm |
| Jaula de trenzado de 12 bobinas | 75-560 mm | 75-560 mm | ||
| Jaula de trenzado de 18 bobinas | 92-680 mm | |||
| Jaula de trenzado de 24 bobinas | 108-790 mm | |||
| Velocidad de rotación | Jaula de trenzado de 6 bobinas | 258 r/min | 258 r/min | 258 r/min |
| Jaula de trenzado de 12 bobinas | 236 r/min | 236 r/min | ||
| Jaula de trenzado de 18 bobinas | 202 r/min | |||
| Jaula de trenzado de 24 bobinas | 176 r/min | |||
| Cabrestante | Diámetro de la rueda del cabrestante | 1250 mm | 1600 mm | 2000 mm |
| Fuerza máxima de arrastre | 8 T | 10 T | 15 T | |
| Bobina | PND630 | PND630 | PND630 | |
| Bobina de alimentación central | PND630 | PND630 | PND630 | |
| Bobina de recogida | 1800mm | 2500mm | 2500mm | |
| Velocidad lineal máxima de arrastre | 35m/min | 40 m/min | 50 m/min | |
| Altura central | 1000 mm | 1000 mm | 1000 mm | |
3. Principales características
3.1 La señal de alarma de rotura de hilo se transmite de forma inalámbrica, evitando eficazmente la confusión o el fallo de las líneas de transmisión.
3.2 Se adopta una consola con pantalla táctil tipo armario, fácil de operar y estéticamente agradable.
3.3 Las nervaduras de refuerzo del cuerpo de trenzado de la máquina principal están hechas de tubos cuadrados rectangulares, lo que evita la vibración de las placas únicas.
3.4 El nuevo dispositivo de tensado tipo correa utiliza bloques de fricción de alta resistencia al desgaste, lo que hace que el ajuste sea más conveniente y la vida útil más larga.
3.5 Los cables y los circuitos de aire dentro de la máquina están ocultos en los tubos cuadrados de la base para evitar daños y desorden.
3.6 Se añaden nervaduras de refuerzo al soporte frontal de la máquina principal para aumentar la estabilidad. La base de la matriz de alambre está conectada al soporte frontal de
la máquina principal, lo que resulta en una mayor integración y una mejor rigidez mecánica.
3.7 Los cabezales de los ejes delantero y trasero de la máquina principal están hechos de piezas integrales de acero fundido, lo que evita el agrietamiento causado por la soldadura.
3.8 Se aumenta el área de la parte de frenado de la máquina principal para mejorar el rendimiento de frenado.
3.9 La superficie de la rueda de tracción está pulida.
3.10 Las cubiertas protectoras de la máquina principal son todas redes protectoras eléctricas, fáciles de operar y absolutamente de alta gama y atmosféricas, actualizando instantáneamente el equipo a un nivel superior.
4. Componentes principales
4.1 Soporte de alimentación de Φ630
4.2 Trenzadora 6B, 12B
4.3 Dispositivo de combinación de hilos
4.4 Contador de metros inteligente
4.5 Cabrestante doble reforzado de Φ1600
4.6 Soporte de recogida y alimentación de Φ2500
4.7 Sistema de transmisión
4.8 Sistema de control eléctrico
4.9 Sistema de protección de seguridad (Cubierta de seguridad deslizante manual)
4.10 Cubierta de seguridad del eje de tierra4.11 Herramienta de elevación de carga de bobinas
4.12 Llave neumática4.13 Pantalla grande

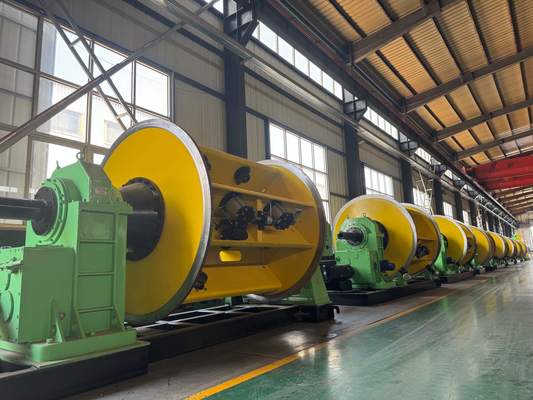

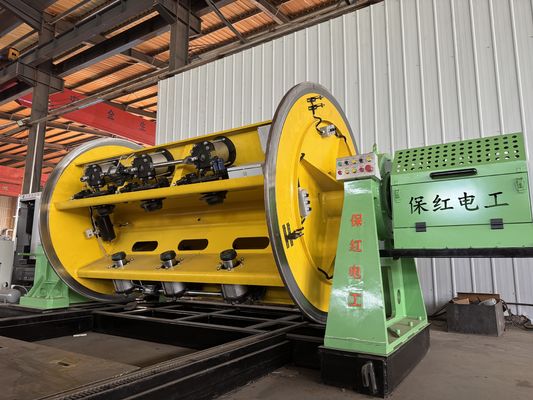

5. Fotos
6. Fotos de embalaje
7. Introducción a nuestra fábrica y empresaHebei Baohong Electrical Machinery Co., Ltd. fue fundada el 1 de agosto de 2006. Ubicada en la zona industrial del municipio de Shawa, ciudad de Hebei,
que se encuentra en el centro triangular de Beijing, Tianjin y Shijiazhuang, la empresa goza de un transporte conveniente y abundantes recursos de hierro y acero.
Comenzando con la producción de productos de la serie de máquinas de trenzado, ha pasado por 18 años de desarrollo. Confiando plenamente en las ventajas de talento
y la fortaleza técnica, la empresa investiga y desarrolla continuamente nuevas tecnologías y procesos, logrando un crecimiento constante
y evolucionando gradualmente hacia una entidad económica integral con tecnología de fabricación avanzada, fuerte capacidad de producción y
redes de ventas que cubren todo el país y el extranjero.
La empresa cubre un área de fábrica de 30.000 metros cuadrados, con más de 100 empleados, incluyendo 12 ingenieros mecánicos y eléctricos,
y su equipo de procesamiento asciende a más de 60 millones de yuanes. Actualmente, a través de la introducción de equipos de procesamiento a gran escala y la
investigación, desarrollo y mejora de procesos, la empresa se ha convertido en el único fabricante en China que produce unidades de la serie de máquinas de trenzado de jaula JLK en línea de montaje.
