Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | Coiler inteligente de automático completo JLK-630/1+6+12+18+24 con accionamiento de motor separado | Material: | Cables de cobre, alambre de aluminio y alambre de acero |
|---|---|---|---|
| Uso: | Fastidioso | D.O. del conductor sin conductor: | φ45 milímetro |
| Forma: | Forma automática de la máquina | Fuerza máxima del recorrido-apagado: | 15T |
| Color: | Requisito del cliente | Garantía: | 12 meses |
En el caso de las máquinas de la categoría N1 y N2, el valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero, en el caso de las máquinas de la categoría N1 y N2.
1Aplicación
Esta máquina se utiliza principalmente para la producción de alambre de alambre de aluminio de gran corte y de gran longitud de acero y cobre, aluminio y
conductores de aleación de aluminio sin tramos de torsión inversa; también puede utilizarse para el torsión y compactación de materiales redondos, especiales y de alta calidad.
núcleos de conductores con forma de sector.
2- Principales parámetros técnicos
| Modelo (máquina para fijación de hebras rígidas) | Se trata de la JLK-630/6 | JLK-630/6+12 | JLK-630/6+12+18+24 | |
| Diámetro del cable único | Cubiertas | φ1,5 a 5 mm | φ1,5 a 5 mm | φ1,5 a 5 mm |
| de aluminio | φ1,8 a 5 mm | φ1,8 a 5 mm | φ1,8 a 5 mm | |
| OD máximo del conductor enramado | φ15 mm | φ25 mm | φ45 mm | |
| El lanzamiento en la orilla | 6 Jaula para el encallamiento de los bobinos | 60 a 500 mm | 60 a 500 mm | 60 a 500 mm |
| 12 Jaula para el barranco de los bobinos | de una longitud de 75 mm a 560 mm | de una longitud de 75 mm a 560 mm | ||
| 18 La jaula de los bobinos | 92 a 680 mm | |||
| 24 La jaula de las mariposas | Las demás: | |||
| Velocidad de rotación | 6 Jaula para el encallamiento de los bobinos | 258 r/min. | 258 r/min. | 258 r/min. |
| 12 Jaula para el barranco de los bobinos | El valor de las emisiones de CO2 es el siguiente: | El valor de las emisiones de CO2 es el siguiente: | ||
| 18 La jaula de los bobinos | Se aplicarán las siguientes medidas: | |||
| 24 La jaula de las mariposas | 176 r/min. | |||
| Capstán | Diámetro de la rueda de Capstan | Las demás: | Las demás: | Las demás medidas |
| Fuerza máxima de arranque | 8 T | 10 T | 15 T | |
| Tamaño de la bobina | PND630 | PND630 | PND630 | |
| El centro de pago Bobbin | PND630 | PND630 | PND630 | |
| Bobbin de recogida | Las demás: | Con un diámetro superior a 2500 mm | Con un diámetro superior a 2500 mm | |
| Velocidad lineal máxima de arranque | 35 m/min. | 40 m/min. | Se aplican las siguientes medidas: | |
| Altura central | de una longitud igual o superior a 1000 mm | Cubierto | Cubierto | |
3- En el centro. Las características
3.1 Toda la máquina es accionada por el motor independiente y cada sección de la jaula y el capstan son accionados por un imán permanente separado.
La jaula es conducida para girar a través de una caja de cambios dedicada, lo que simplifica la estructura en comparación con la tierra tradicional
El enlace del eje impulsa el filamento de tipo rígido y hace que el mantenimiento del equipo sea más conveniente.
3.2 El control de toda la máquina adopta el PLC de la serie Inovance, y varios parámetros del proceso de producción se establecen a través de la pantalla táctil.
Cada sección de la jaula y el capstan son accionados por un servomotor Jiangsu Zhima, y el conductor del motor es un dispositivo convertidor de frecuencia.
El motor de transmisión adopta una retroalimentación del codificador de rejilla y toda la máquina adopta un método de comunicación de bus para
En la producción real, los usuarios fijan los parámetros del proceso, como la inclinación de cada sección de la jaula y el
velocidad de la línea de producción en la pantalla táctil de acuerdo con las especificaciones del cable requeridas.
la pieza se calcula automáticamente por un PLC para garantizar la sincronización de toda la máquina y la precisión del paso del alambre retorcido, y
El sistema de control electrónico tiene tecnología avanzada, operación conveniente y
funcionamiento confiable.
3.3 El principio de pulso se utiliza para detectar la rotura del alambre, que puede determinar con precisión la señal de rotura del alambre de cualquier bobina en cada sección de
El operador puede resolver rápidamente el problema y comenzar el siguiente arranque mediante la pantalla táctil.
¿Qué pasa?
3.4 La máquina utiliza un controlador programable Inovance y un bus de campo para controlar y coordinar el estado de funcionamiento de todas las partes del equipo.
La máquina, y utiliza un convertidor de frecuencia para controlar el arranque y el funcionamiento del motor CA.
El sistema de control electrónico es tecnológicamente avanzado, fácil de operar y confiable en el funcionamiento.
3.5 El control mecánico y eléctrico de esta estructura adopta el proceso de carga y descarga de bobina totalmente automático más avanzado en la actualidad.
¡China, que mejora enormemente la eficiencia del trabajo de carga y descarga de bobinas!
4Componentes principales
4.1 Φ630 Estante de pago
4.2 #tipo de soporte de guía de alambre
4.3 6B, 12B, 18B, 24B y otras especies.
4.4 Dispositivo de ensamblaje de alambre y compactación
4.5 Contador de medidores horizontales ((Mecánico, electrónico)
4.6 Φ 2000 fuerte doble capstán
4.7 Soporte de recogida y pago Φ2500 montado en la parte superior
4.8 Sistema de control eléctrico
4.9 Sistema de protección de seguridad
4.10 Sistema de carga de bobina horizontal montado de lado

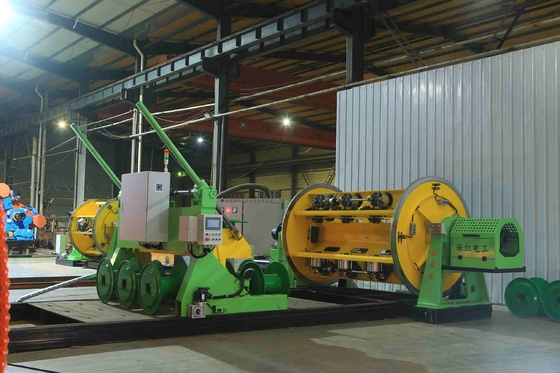

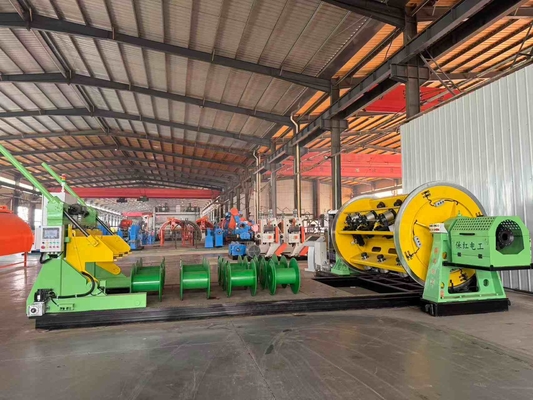

5.Las fotos
6Las fotos de empaque.
7. Nuestra fábrica y la compañía introducción
Hebei Baohong Electrical Machinery Co., Ltd. fue fundada el 1 de agosto de 2006.
que se encuentra en el centro triangular de Beijing, Tianjin y Shijiazhuang, la compañía disfruta de un transporte conveniente y abundante hierro y acero
Desde la producción de la serie de productos de la máquina de fijación, ha experimentado 18 años de desarrollo.
La empresa desarrolla continuamente nuevas tecnologías y procesos, logrando
crecimiento y evolución gradual hasta convertirse en una entidad económica integral con tecnología de fabricación avanzada, una fuerte capacidad de producción, y
redes de venta que cubren todo el país y el extranjero.
La empresa tiene una superficie de fábrica de 30.000 metros cuadrados, con más de 100 empleados, incluidos 12 ingenieros mecánicos y eléctricos,
En la actualidad, a través de la introducción de equipos de procesamiento a gran escala y el
investigación, desarrollo y mejora de los procesos, la empresa se ha convertido en el único fabricante en China que produce jaula JLK
las unidades de serie de máquinas de ensamblaje en una línea de montaje.
