Datos del producto:
Pago y Envío Términos:
|
| Nombre del equipo: | Máquina de fijación rígida de cables de 440 V con carga lateral en el fondo | Material: | Cobre, Aluminio |
|---|---|---|---|
| Especificaciones de la bobina: | 500/630/710/720 | Max. OD varado: | ø35-55 mm |
| Dispositivo previo al espíritu (tono): | 500-2500 mm | Período de garantía: | 1 año |
| Carrete de centro de la rentabilidad: | 1600*800*80 | Color del equipo: | Opcional |
| Resaltar: | Fabricación de cables Strander rígido,Máquina de encalladura de cargamento por la base lateral de alambre,Máquina de encalladura rígida del cable |
||

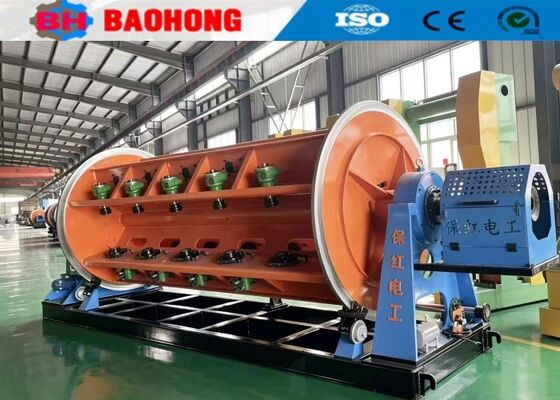

Máquina de trenzado rígido para fabricación de cables de 440V con carga lateral inferior
Se utiliza para el trenzado y compactación de conductores en forma de abanico, trenzado y estirado de conductores circulares, y pre-trenzado y trenzado de núcleos de conductor. Se utiliza principalmente para cables de cobre y aluminio con sistema de alambre trenzado, prensado en forma de abanico, prensado y estirado de segmentos de conductor redondo, pre-trenzado.
2. Características
2.1 Todas las jaulas, cabezales de pre-espiralado, cabezal de cinta, cabrestante y bobinadora se accionan por separado.
2.2 Todas las bobinas se pueden cargar/descargar simultáneamente con equipo de carga automático, reduciendo así el tiempo de carga/descarga a un máximo de 30 minutos.
2.3 Tensión de retroceso constante de la bobina lograda por válvula electroneumática y la rotación de bobina única se detecta electrónicamente para mantener una tensión constante mediante un sistema de control de motor positivo o equipo mecánico pasivo.
2.4 Tamaños de bobina múltiples disponibles (500, 630, 710, etc.)
2.5 Múltiples hosts con múltiples números de jaula ((6, 12, 18, 24, 30)) opcionales.
3. Sistema de transmisión y control eléctrico
3.1 Suministro de energía: Según los requisitos del cliente
3.2 Temperatura ambiente: ≤40℃
3.3 El motor principal es accionado por un motor de frecuencia variable de CA y controlado por un inversor.
3.4 Inversor:
3.5 Componentes eléctricos principales de baja tensión:
3.6 Motor:
3.7 PLC, pantalla táctil
4. Datos técnicos principales
| Modelo (Máquina de trenzado rígido) | JLK-500 | JLK-630 | JLK-710/720 | |
| Diámetro del alambre individual | Cobre | φ1.5-5 mm | φ1.5-5 mm | φ1.5-5 mm |
| Aluminio | φ1.5-5 mm | φ1.5-5 mm | φ1.5-5 mm | |
| Diámetro exterior máximo del conductor trenzado | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Paso de trenzado | Jaula de trenzado de 6 bobinas | 40-719 mm | 51-896 mm | 54-963 mm |
| Jaula de trenzado de 12 bobinas | 40-719 mm | 51-896 mm | 54-963 mm | |
| Jaula de trenzado de 18 bobinas | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| Jaula de trenzado de 24 bobinas | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| Jaula de trenzado de 30 bobinas | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Velocidad de rotación | Jaula de trenzado de 6 bobinas | 230.6 r/min | 180.1 r/min | 150.6 r/min |
| Jaula de trenzado de 12 bobinas | 230.6 r/min | 180.1 r/min | 150.6 r/min | |
| Jaula de trenzado de 18 bobinas | 208.5 r/min | 155 r/min | 142.6 r/min | |
| Jaula de trenzado de 24 bobinas | 179 r/min | 130.1 r/min | 122.3 r/min | |
| Jaula de trenzado de 30 bobinas | 161.8 r/min | 115.9 r/min | 102.7 r/min | |
| Cabrestante | Diámetro de la rueda del cabrestante | 2000 mm | 2000 mm | 2000 mm |
| Fuerza máxima de arrastre | 30 T | 30 T | 40 T | |
| Dispositivo de pre-espiralado | Paso | 500-2500mm | 500-2500mm | 500-2500mm |
| Potencia del motor | 90-180 KW | 110-180 KW | 130-180 KW | |
| Tamaño de la bobina | 500*375*127 | 630*475*127 | 710*530*127 | |
| Bobina de alimentación central | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Bobina de recogida | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Velocidad lineal máxima de arrastre | 69 m/min | 69 m/min | 62 m/min | |
| Altura central | 1000 mm | 1100 mm | 1100 mm | |

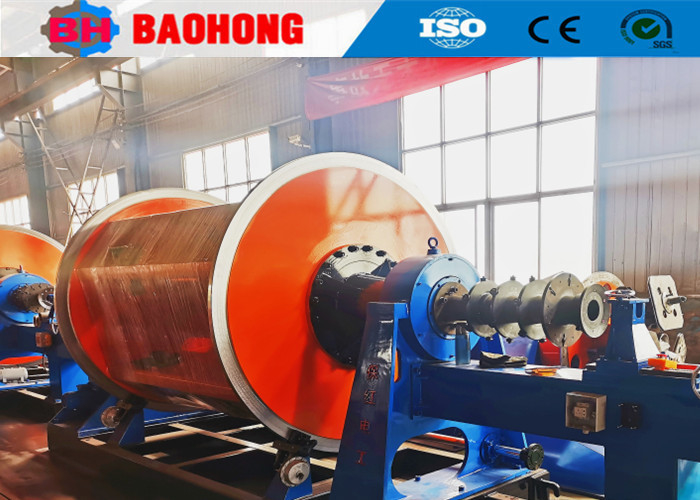

5. Fotos
6. Foto de embalaje
7. Nuestra fábrica e introducción
Hejian Baohong Electrical Machinery Co., Ltd. fue establecida en 2006. Nuestra empresa está ubicada en la Zona de Desarrollo Económico de la Ciudad de Hejian, Provincia de Hebei, y ha sido el mayor fabricante profesional de máquinas de trenzado y máquinas de tendido de cables en el norte de China.
Desde 2006, confiando en el cuidado y apoyo de nuestros clientes, Baohong Machinery se ha dedicado a la investigación y desarrollo de máquinas de trenzado y tendido de cables y ha logrado grandes mejoras. Ahora nos hemos convertido en la única fábrica que puede desarrollar la producción de la serie de máquinas de trenzado rígido JLK para ser un procesamiento de línea de ensamblaje en China, y también hemos desarrollado de forma independiente las líneas de trenzado tipo Bow skip JGB, las líneas de cableado tipo Bow skip CGB y las líneas de tendido tipo Cradle de alta velocidad CLY.
Ahora, Hejian Baohong Electrical Machinery Co., Ltd., cubre un área de 10000 metros cuadrados, taller de producción de 8000 metros cuadrados. Nuestra empresa cuenta con 60 empleados, incluyendo 10 personal de I+D. El valor de producción anual supera los 10 millones de dólares en la actualidad, y se ha convertido en uno de los fabricantes de máquinas de trenzado más importantes de China.
