Datos del producto:
Pago y Envío Términos:
|
| Nombre: | 630 Máquina de tiroteo de tipo rígido para alambre de aluminio y cobre | Tipo: | El JLK-630 |
|---|---|---|---|
| Función: | Varamiento | Material: | Cobre, aluminio, acero, etc. |
| Paso de varada: | ajustable sin pasos | Término de garantía: | 12 meses |
| Color del equipo: | personalizado | Max. Stranding OD: | 15-55m m |
| Resaltar: | 630 rigid stranding machine for wire,aluminum copper wire stranding machine,rigid stranding machine with warranty |
||

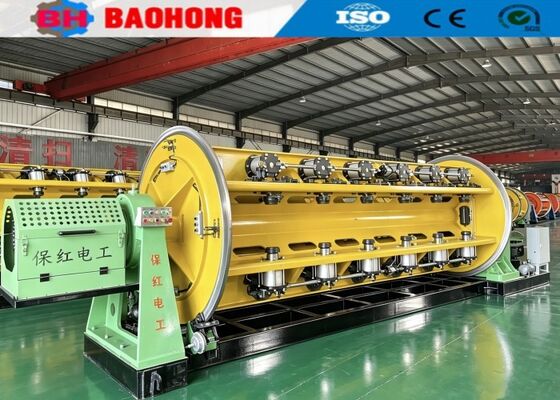

630 Máquina de ensamblaje de alambre de aluminio y cobre de tipo rígido
1Aplicación
Esta máquina se utiliza principalmente para el ensamblaje sin torsión de hebras de aluminio de gran sección transversal y longitud larga con núcleo de acero (ACSR) y conductores de aleación de aluminio.También puede aplicarse a la fijación y compactación sin torsión de conductores de cobre con, de forma especial, y en forma de sector núcleos.
2Componente principal
2.1 Φ630 Estante de pago 1 conjunto
2.2 #tipo de soporte de guía de alambre 1 conjunto
2.3 6B, 12B, 18B 3 series de cuerda
2.4 Dispositivos de ensamblaje de alambre y compactación 3 conjuntos
2.5 Contador ((Mecánico, Electrónico) 1 juego
2.6 Φ 2000 fuerte doble capstan 1 juego
2.7 Φ 2500 tipo de columna con recorrido 1 conjunto
2.8 Sistema de control eléctrico 1 conjunto
2.9 Sistema de protección de seguridad 4 series
3. Características
3.1 Toda la máquina está accionada por el motor independiente y cada sección de la jaula y el capstan por un servomotor sincrónico de imán permanente separado.La jaula se conduce para girar a través de una caja de cambios dedicada, lo que simplifica la estructura en comparación con el anclaje tradicional del eje de tierra impulsado por una hebilla de tipo rígido y hace que el mantenimiento del equipo sea más conveniente.
3.2El control de toda la máquina adopta el PLC de la serie Siemens & Inovance, y varios parámetros del proceso de producción se establecen a través de la pantalla táctil.Cada sección de la jaula y el capstan son impulsados por un servomotor Jiangsu ZhimaPara garantizar la precisión de la transmisión, el motor de transmisión adopta una retroalimentación del codificador de rejilla,y toda la máquina adopta un método de comunicación de bus para garantizar la precisión de la transmisión de señalesEn la producción real,Los usuarios establecen los parámetros del proceso, tales como la inclinación de cada sección de la jaula y la velocidad de la línea de producción en la pantalla táctil de acuerdo con las especificaciones del cable requeridoCuando se arranca, el PLC calcula automáticamente la velocidad de cada pieza de transmisión para garantizar la sincronización de toda la máquina y la precisión del paso del alambre retorcido.y para lograr la regulación de velocidad sin pasos de toda la máquinaEl sistema de control electrónico tiene tecnología avanzada, operación conveniente y operación confiable.
3.3El principio de pulso se utiliza para detectar la rotura del alambre, que puede determinar con precisión la señal de rotura del alambre de cualquier bobina en cada sección de la jaula, asegurando la precisión de la detección.A través de la pantalla táctil, el operador puede resolver rápidamente el problema y comenzar la próxima puesta en marcha.
3.4 La máquina utiliza un controlador programable PLC de Inovance y un bus de campo para controlar y coordinar el estado de funcionamiento de todas las partes de la máquina.y utiliza un convertidor de frecuencia para controlar el arranque y el funcionamiento del motor CAEl sistema de control electrónico es tecnológicamente avanzado, fácil de operar y confiable en el funcionamiento.
4- Principales parámetros técnicos
| Modelo (máquina para fijación de hebras rígidas) | Se trata de la JLK-630/6 | JLK-630/6+12 | JLK-630/6+12+18+24 | |
| Diámetro del cable único | Cubiertas | φ1,5 a 5 mm | φ1,5 a 5 mm | φ1,5 a 5 mm |
| de aluminio | φ1,8 a 5 mm | φ1,8 a 5 mm | φ1,8 a 5 mm | |
| OD máximo del conductor enramado | φ15 mm | φ25 mm | φ45 mm | |
| El lanzamiento en la orilla | 6 Jaula para el encallamiento de los bobinos | 60 a 500 mm | 60 a 500 mm | 60 a 500 mm |
| 12 Jaula para el barranco de los bobinos | de una longitud de 75 mm a 560 mm | de una longitud de 75 mm a 560 mm | ||
| 18 La jaula de los bobinos | 92 a 680 mm | |||
| 24 La jaula de las mariposas | Las demás: | |||
| Velocidad de rotación | 6 Jaula para el encallamiento de los bobinos | 258 r/min. | 258 r/min. | 258 r/min. |
| 12 Jaula para el barranco de los bobinos | El valor de las emisiones de CO2 es el siguiente: | El valor de las emisiones de CO2 es el siguiente: | ||
| 18 La jaula de los bobinos | Se aplicarán las siguientes medidas: | |||
| 24 La jaula de las mariposas | 176 r/min. | |||
| Capstán | Diámetro de la rueda de Capstan | Las demás: | Las demás: | Las demás medidas |
| Fuerza máxima de arranque | 8 T | 10 T | 15 T | |
| Las aves de corral | PND630 | PND630 | PND630 | |
| El centro de pago Bobbin | PND630 | PND630 | PND630 | |
| Bobbin de recogida | Las demás: | Con una anchura de 25 mm | Con una anchura de 25 mm | |
| Velocidad lineal máxima de arranque | 35 m/min. | 40 m/min. | Se aplican las siguientes medidas: | |
| Altura central | de una longitud igual o superior a 1000 mm | Cubierto | Cubierto | |

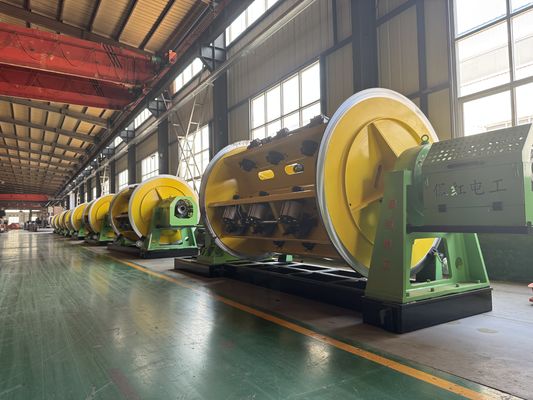

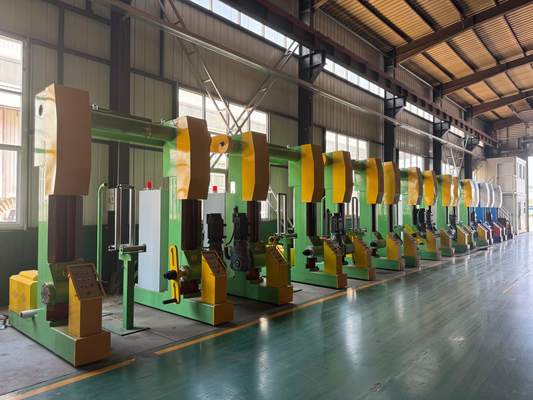

5.Las fotos
6- La foto del embalaje.
7. Nuestra fábrica y la compañía introducción
Hejian Baohong Electrical Machinery Co., Ltd fue establecida en 2006.ha sido el mayor fabricante profesional de máquinas de fijación de alambre y máquinas de colocación en el norte de China.
Desde 2006, confiando en el cuidado y el apoyo de nuestros clientes,Baohong Machinery se ha dedicado a la investigación y desarrollo de la máquina de fijación de alambre y la máquina de colocación y ha hecho una gran mejoraAhora nos hemos convertido en la única fábrica que puede desarrollar la producción de la serie JLK de máquinas rígidas para ser una línea de montaje de procesamiento en China,y también hemos desarrollado de forma independiente las líneas JGB Bow skip stranding, las líneas de cableado tipo CGB Bow skip y las líneas de colocación tipo CLY High speed Cradle.
Ahora, Hejian Baohong Electrical Machinery Co., Ltd., cubre un área de 10000 metros cuadrados, taller de producción de 8000 metros cuadrados.El valor de la producción anual es de más de 10 millones de dólares en la actualidad, y se ha convertido en uno de los más importantes fabricantes de maquinaria de rayo en China.
