Datos del producto:
Pago y Envío Términos:
|
| Name: | High Speed Laying Up Machine | Bobbins: | 800 1000 1250 1400 1600 1800 2000 |
|---|---|---|---|
| Use for: | Laying up | Stranding pitch(1000): | 200-2000 mm |
| Capstan wheel Diameter(630): | 1000 | PLC: | SIEMENS |
| Touch screen: | SIEMENS | Color: | Customization |
| Período de garantía: | 1 año de garantía | ||
| Alta luz: | cable que pone la máquina,cable subterráneo que pone la máquina,21RPM Rotation Cable Laying Machine |
||
Máquina de colocación de alta velocidad, máquina de cable subterráneo tipo cuna
1Aplicación
La máquina se utiliza principalmente para el cableado de 3 a 7 cables de núcleo. Fabrica cables redondos de torsión inversa y cables en forma de sector sin torsión inversa. También este tipo de máquina se puede utilizar para cableado telefónico,El cable de control, el cable de mina, el cable de plástico y el cable de enlace cruzado.
2. Características
2.1 Más tipo y especificación, esta máquina de serie puede ser utilizada ampliamente, por lo que los clientes pueden elegir el propio equipo de colocación.
2.2 Equipado con función de espiral de retroceso y no espiral de retroceso. La forma de espiral de retroceso es el círculo de espiral de retroceso, la espiral de retroceso del planeta y la espiral de retroceso de la rueda dentada.
2.3 La forma de preespiralización es manual y automática, igual que para la abrazadera del carrete.
3. Parámetros técnicos
| Modelo (máquina de colocación) | Se aplicará el procedimiento siguiente: | Se aplicará el procedimiento siguiente: | Se aplicará el método de evaluación de la calidad de los productos. | Se trata de un sistema de control de la calidad. | Se aplicará el método de evaluación de la calidad de los productos. | |
| Diámetro del cable único | φ5 a 10 mm | φ5 a 12 mm | φ8-20 mm | φ8 a 25 mm | φ10-35 mm | |
| OD máximo del conductor enramado | φ30 mm | φ40 mm | φ63 mm | φ70 mm | φ80 mm | |
| El lanzamiento en la orilla | 50 a 800 mm | 95 a 1500 mm | 200 a 2000 mm | Cubiertas y cubiertas | De las partidas siguientes: | |
| Capstán | Diámetro de la rueda de Capstan | de una longitud igual o superior a 1000 mm | Las demás: | Las demás: | Las demás medidas | 2500 mm |
| Fuerza máxima de arranque | 10 T | 12 T | 15 T | 20 T | 25 T | |
| Potencia del motor | 18.5 KW | 22 KW | 30 KW | 37 KW | 55 kW | |
| Tamaño de la bobina | 630 mm | de una longitud igual o superior a 800 mm | de una longitud igual o superior a 1000 mm | Las demás: | Las demás: | |
| Bobbin de recogida | Las demás: | Las demás: | Las demás medidas | 2500 mm | de una longitud igual o superior a 30 mm | |
| Velocidad lineal máxima de arranque | 60 m/min. | 60 m/min. | 34 m/min. | 28 m/min. | Se aplican las siguientes medidas: | |
| Altura central | de una longitud igual o superior a 1000 mm | de una longitud igual o superior a 1000 mm | de una longitud igual o superior a 1000 mm | de una longitud igual o superior a 1000 mm | de una longitud igual o superior a 1000 mm | |

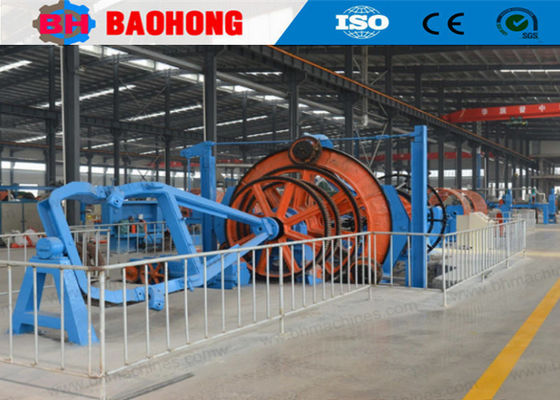

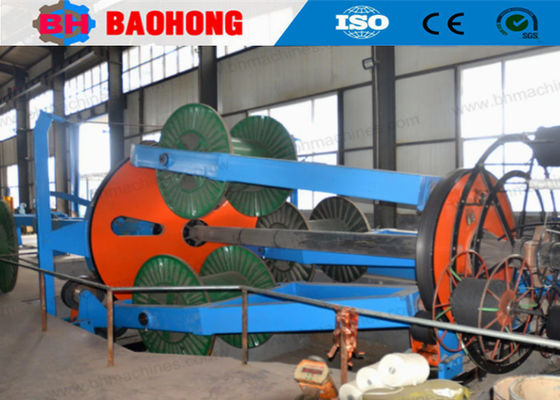

4. Las fotos
5Las fotos de empaque.
6Nuestra fábrica y presentaciones
Hejian Baohong Electrical Machinery Co., Ltd. fue fundada en 2006.ha sido el mayor fabricante profesional de máquinas de fijación de alambre y máquinas de colocación en el norte de China.
Desde 2006, confiando en el cuidado y el apoyo de nuestros clientes,Baohong Machinery se ha dedicado a la investigación y desarrollo de la máquina de fijación de alambre y la máquina de colocación y ha hecho grandes mejorasAhora nos hemos convertido en la única fábrica que puede desarrollar la producción de la serie JLK de máquinas rígidas para ser una línea de montaje de procesamiento en China,y también hemos desarrollado de forma independiente las líneas JGB Bow skip stranding, las líneas de cableado tipo CGB Bow skip y las líneas de colocación tipo CLY High speed Cradle.
Ahora, Hejian Baohong Electrical Machinery Co., Ltd., cubre un área de 10000 metros cuadrados, taller de producción de 8000 metros cuadrados.El valor de la producción anual es de más de 10 millones de dólares en la actualidad, y se ha convertido en uno de los más importantes fabricantes de maquinaria de enlaces en China.
