Datos del producto:
Pago y Envío Términos:
|
| Nombre: | Tipo máquina de la jaula de encalladura planetaria del cable de alambre | uso para: | El cableado |
|---|---|---|---|
| Materiales: | Alambre del Cu, del Al y alambres de acero | Max.stranded OD (500): | φ35 mm |
| Velocidad lineal máxima ((630): | 20 m/min. | Código del SH: | 8479400000 |
| Color de la máquina: | No se puede optar | Tiempo de garantía: | 12 meses |
| Resaltar: | Máquina de fijación planetaria de alambre de cobre y aluminio,Máquina de fijación planetaria de cable eléctrico,China Máquina de fijación planetaria |
||
Máquina de fijación planetaria fabricada en China para cable eléctrico de cobre y aluminio
1. Uso
Esta máquina se utiliza principalmente para el núcleo de alambre de aluminio de cobre de trenzado de vuelta, el alambre de aluminio de alambre de acero y el núcleo de alambre aislado.La cuna de la máquina principal adopta soldadura robótica y tratamiento de templado, y el dedal adopta la forma de perforación integral, lo que reduce en gran medida la rotura de la cuna y el daño de la punta causado por la desalineación.
2.Composiciones principales
2.1- El pago.
2.2Dispositivo de cinta adhesiva no metálica (delettable)
2.3. El soporte de guía de alambre
2.4. Dispositivo de cinta adhesiva metálica (seleccionable)
2.5- En la jaula.
2.6. Contador de longitud
2.7. Contenedor de la matriz de cierre
2.8. Capstan de doble rueda
2.9Sistema de transmisión mecánica (seleccionable)
2.10Sistema de control eléctrico
2.11Sistema de protección de seguridad
2.12. Dispositivo de compactación (seleccionable)
2.13- ¿ Qué pasa?
3- El principal.Características
3.1 Los carretes están dispuestos en cuartos alrededor de las jaulas. El eje central no soporta los carretes.
3.2 Alta rigidez, alto rendimiento, alta velocidad y baja inercia.
3.3 Alimentado por una caja de cambios variable de 36 etapas, doble tracción y doble dispositivo activo.
3.4 Dispositivo de parada de emergencia más avanzado, control directo de cada carrete.
3.5 Asegurar el suplemento después de cualquier rotura de alambre, especialmente adecuado para la producción de cables de alimentación y cables de alta compactación.
3.6 Sistema de control Siemens PLC, que funciona con pantalla táctil.
4. Parámetros técnicos
| Modelo (máquina de fijación planetaria) | Se trata de la JLY-315 | El JLY-400 | Se trata de la JLY-500. | Se trata de la siguiente: | |
| Diámetro del cable único | Cubiertas | φ1-1.6 mm | φ1-4 mm | φ1,2 a 5 mm | φ1,5 a 5 mm |
| de aluminio | φ1,2-2 mm | φ1,2-4 mm | φ1,4 a 5 mm | φ2,0 a 5 mm | |
| OD máximo del conductor enramado | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| El lanzamiento en la orilla | 6 Jaula para el encallamiento de los bobinos | 26 a 435 | 39 a 695 | 44 a 770 | 48 a 840 |
| 12 Jaula para el barranco de los bobinos | 30 a 526 | 43 a 774 | 47 a 858 | 50 a 928 | |
| 18 La jaula de los bobinos | 34 a 639 | 47 a 858 | 55 a 1001 | No incluye: | |
| 24 La jaula de las mariposas | 38 a 749 | 51 a 940 | Las demás: | Las demás | |
| Velocidad de rotación | 6 Jaula para el encallamiento de los bobinos | Se aplicarán las siguientes medidas: | 120 r/min. | 10 r/min | 55 r/min |
| 12 Jaula para el barranco de los bobinos | Se aplicarán las siguientes medidas: | 110 r/min. | 97.5 r/min | 45 r/min. | |
| 18 La jaula de los bobinos | 108 r/min. | Se aplicarán las siguientes medidas: | 82.9 r/min | 35 r/min. | |
| 24 La jaula de las mariposas | Se aplicarán las siguientes medidas: | 90 r/min. | 74 r/min | 25 r/min | |
| Capstán | Diámetro de la rueda de Capstan | de una longitud igual o superior a 1000 mm | Las demás: | Las demás: | Las demás medidas |
| Fuerza máxima de arranque | 2T | 5T | 10T | 15T | |
| Potencia del motor | 18.5 KW | 22 KW | 37 KW | 55 kW | |
| Tamaño de la bobina | Con un diámetro de 30 mm | Cubiertas | 500 mm | 630 mm | |
| El centro de pago Bobbin | Con un diámetro de 30 mm | Las demás: | Las demás: | Las demás: | |
| Bobbin de recogida | Las demás: | Las demás medidas | Las demás medidas | 2500 mm | |
| Velocidad lineal máxima de arranque | Se aplican las siguientes medidas: | 30 m/min. | 34.7 m/min | 20 m/min. | |
| Altura central | de una longitud igual o superior a 1000 mm | de una longitud igual o superior a 1000 mm | de una longitud igual o superior a 1000 mm |
|
|

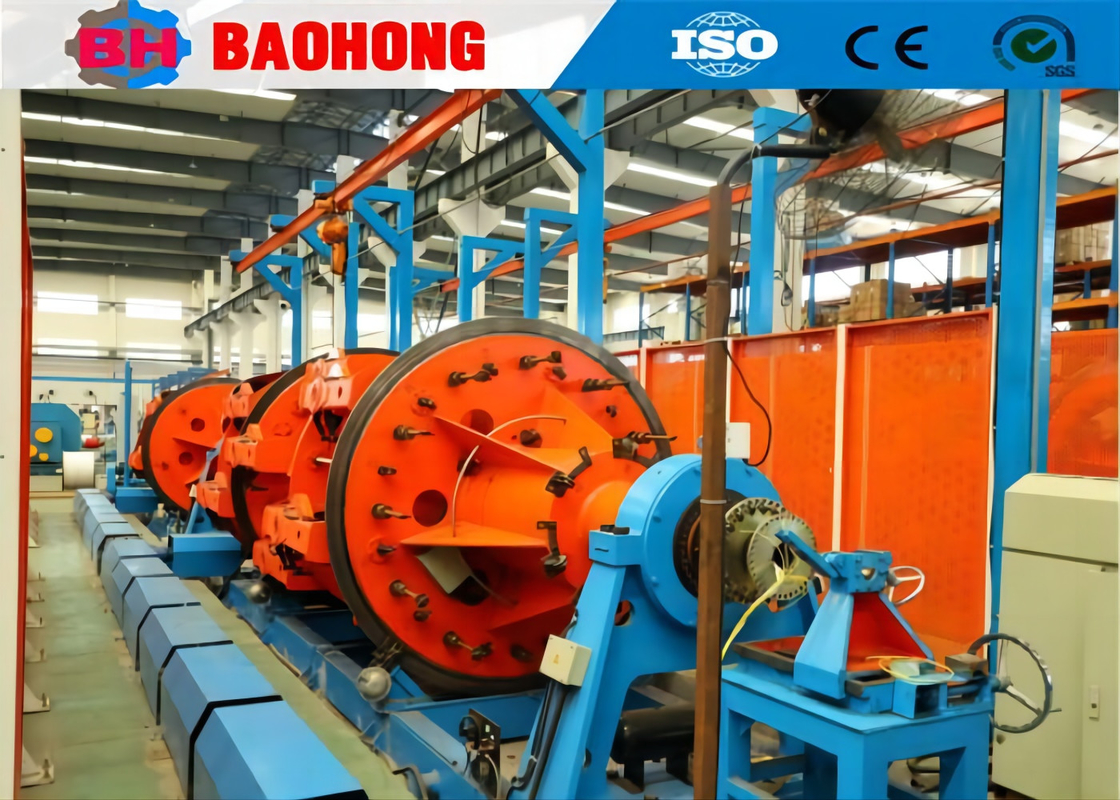

5. Foto
6Foto de embalaje.
7Nuestra fábrica y introducción
Hejian Baohong Electrical Machinery Co., Ltd. fue fundada en 2006.ha sido el mayor fabricante profesional de máquinas de fijación de alambre y máquinas de colocación en el norte de China.
Desde 2006, confiando en el cuidado y el apoyo de nuestros clientes,Baohong Machinery se ha dedicado a la investigación y desarrollo de la máquina de fijación de alambre y la máquina de colocación y ha hecho grandes mejorasAhora nos hemos convertido en la única fábrica que puede desarrollar la producción de la serie JLK de máquinas rígidas para ser una línea de montaje de procesamiento en China,y también hemos desarrollado de forma independiente las líneas JGB Bow skip stranding, las líneas de cableado tipo CGB Bow skip y las líneas de colocación tipo CLY High speed Cradle.
Ahora, Hejian Baohong Electrical Machinery Co., Ltd., cubre un área de 10000 metros cuadrados, taller de producción de 8000 metros cuadrados.El valor de la producción anual es de más de 10 millones de dólares en la actualidad, y se ha convertido en uno de los más importantes fabricantes de maquinaria de rayo en China.
