Datos del producto:
Pago y Envío Términos:
|
| Nombre del equipo: | Strander planetario de conducción de motor separado | Adecuado para: | Varamiento |
|---|---|---|---|
| Tamaños del carrete: | 500.630 etc | Materiales para las hebras: | Cables de cobre, alambre de aluminio y alambre de acero |
| Max.conductor de cuerdas OD ((500): | φ35 mm | Velocidad lineal máxima de arranque ((630): | 20 m/min. |
| Color del equipo: | Opcional | Período de garantía: | 12 meses |
| Resaltar: | Cable de alambre tipo jaula Cableadora planetaria,Máquina de encalladura de alambre planetario de 35 mm,Máquina de encalladura de cable de alambre personalizada |
||

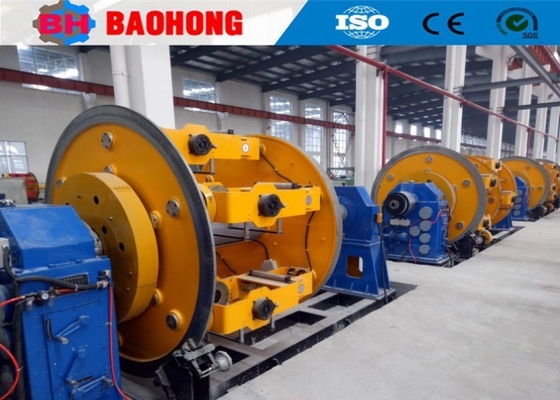

Máquina trenzadora planetaria tipo jaula para cables
1. Uso
Esta máquina se utiliza principalmente para trenzar conductores de Cu, Al, ACSR y el núcleo de cables de aislamiento, etc. También se puede utilizar para el blindaje de alambres de Cu.
El equipo adopta la forma de controtorque planetario de 360°, los engranajes de controtorque están acabados y rectificados, lo que reduce en gran medida el nivel de ruido del equipo.
2. Componentes principales
2.1 Soporte de desenrollado tipo pivote 1 juego
2.2 Soporte de desenrollado manual 1 juego
2.3 Soporte guía de alambre en forma de # 1 juego
2.4 Jaula de trenzado cada 1 juego
2.5 Asiento de troquel de ensamblaje de alambre 4 juegos
2.6 Dispositivo de taping no metálico 1 juego
2.7 Contador eléctrico y mecánico 1 juego
2.8 Dispositivo de cabrestante doble 1 juego
2.9 Enrollador tipo portal con soporte de desplazamiento 1 juego
2.10 Sistema de transmisión del mecanismo 1 juego
2.11 Sistema de control eléctrico 1 juego
2.12 Valla de seguridad 1 juego
3. Parámetros técnicos
| Modelo (Máquina Trenzadora Planetaria) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diámetro del alambre individual | Cobre | φ1-1.6 mm | φ1-4 mm | φ1.2-5 mm | φ1.5-5 mm |
| Aluminio | φ1.2-2 mm | φ1.2-4 mm | φ1.4-5 mm | φ2.0-5 mm | |
| OD máximo del conductor trenzado | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Paso de trenzado | Jaula de trenzado de 6 bobinas | 26-435 | 39-695 | 44-770 | 48-840 |
| Jaula de trenzado de 12 bobinas | 30-526 | 43-774 | 47-858 | 50-928 | |
| Jaula de trenzado de 18 bobinas | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| Jaula de trenzado de 24 bobinas | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Velocidad de rotación | Jaula de trenzado de 6 bobinas | 218 r/min | 120 r/min | 106 r/min | 55 r/min |
| Jaula de trenzado de 12 bobinas | 118 r/min | 110 r/min | 97.5 r/min | 45 r/min | |
| Jaula de trenzado de 18 bobinas | 108 r/min | 100 r/min | 82.9 r/min | 35 r/min | |
| Jaula de trenzado de 24 bobinas | 98 r/min | 90 r/min | 74 r/min | 25 r/min | |
| Cabrestante | Diámetro de la rueda del cabrestante | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Fuerza máxima de arrastre | 2T | 5T | 10T | 15T | |
| Potencia del motor | 18.5 KW | 22 KW | 37 KW | 55 KW | |
| Tamaño de la bobina | 315 mm | 400 mm | 500 mm | 630 mm | |
| Bobina de desenrollado central | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Bobina de enrollado | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Velocidad lineal máxima de arrastre | 25 m/min | 30 m/min | 34.7 m/min | 20 m/min | |
| Altura central | 1000 mm | 1000 mm | 1000 mm |
1100 mm
|
|
4. Foto
5. Foto de embalaje
6. Nuestra fábrica e introducción
Hejian Baohong Electrical Machinery Co., Ltd. se fundó en 2006. Nuestra empresa está ubicada en la Zona de Desarrollo Económico de la ciudad de Hejian, provincia de Hebei, y ha sido el mayor fabricante profesional de máquinas trenzadoras y de tendido de cables en el norte de China.
Desde 2006, confiando en el cuidado y apoyo de nuestros clientes, Baohong Machinery se ha dedicado a la investigación y desarrollo de máquinas trenzadoras y de tendido de cables y ha logrado grandes mejoras. Ahora nos hemos convertido en la única fábrica que puede desarrollar la producción de la serie de máquinas trenzadoras rígidas JLK para ser un procesamiento en línea de ensamblaje en China, y también hemos desarrollado de forma independiente las líneas de trenzado de salto de arco JGB, las líneas de cableado tipo salto de arco CGB y las líneas de tendido de alta velocidad tipo cuna CLY.
Ahora, Hejian Baohong Electrical Machinery Co., Ltd., cubre un área de 10000 metros cuadrados, taller de producción de 8000 metros cuadrados. Nuestra empresa cuenta con 60 empleados, incluyendo 10 personal de I+D. El valor de producción anual supera los 10 millones de dólares en la actualidad, y se ha convertido en uno de los fabricantes de máquinas trenzadoras más importantes de China.
7. Preguntas frecuentes
− P: ¿Qué podemos ofrecer a nuestros clientes?
R: Nuestro personal de producción y técnico profesional puede capacitar a los empleados de nuestros clientes y garantizar la producción fluida de los clientes. Y proporcionaremos a nuestros clientes servicio postventa.
− P: ¿Cuánto dura la garantía de la máquina?
R: Período de garantía de un año (desde la finalización de la depuración mecánica en la fábrica del comprador)
− P: ¿Por qué elijo su empresa?
R: Tenemos más de 15 años de experiencia profesional en la producción de maquinaria para cables, proporcionando productos de alta calidad y alta seguridad.
Contamos con un equipo experimentado de trabajadores calificados e ingenieros.
Podemos apoyar ingenieros de capacitación en el extranjero.
Podemos personalizar el diseño, para aceptar el diseño de muestra del cliente.
Podemos proporcionar a los clientes servicio postventa.
