Datos del producto:
Pago y Envío Términos:
|
| Name: | Planetary Stranding Cable Making Machine | Type: | Planetary shape |
|---|---|---|---|
| Bobbin sizes: | 315,400,500,630 etc | Material: | Copper, Aluminum wire and Steel wires |
| Las demás máquinas: | Las empresas Siemens | PLC: | SIEMENS |
| Motor: | SIEMENS | Machine color: | Optional |
| Resaltar: | Máquina planetaria de la fabricación de cables que trenza,PLC que trenza la máquina de la fabricación de cables,315m m Bobbin Planetary Stranding Machine |
||
Máquina para hacer cables planetarios 315mm Bobbin Size
1. Uso
Se utiliza para retorcer las hebras de alambres de aluminio de núcleo de acero, alambres de aleación de aluminio, alambres de cobre / aluminio, alambres aislados y cables de control.
2Personaje principal
2.1Método de giro hacia atrás: mecanismo planetario.
2.2La caja de torsión de dedos sin eje está equipada con un mecanismo de control de la tensión de fricción.
2.3Los ejes de transmisión unen todas las piezas de la máquina para mantener el paso estable, que también se puede elegir sincronización de frecuencia para controlar la máquina.
2.4La máquina se utiliza ampliamente y se maneja convenientemente con poco ruido.
3. Configuración
Pago, mainframes de sección de 6 carretes, sección de 12 carretes, 18 carretes, 24 carretes y 30 carretes, soporte de dado, banda de recolección, unidad de blindaje, arranque, despegue, sistema impulsado y sistema eléctrico.
4. Parámetros técnicos
| Modelo (máquina de fijación planetaria) | Se trata de la JLY-315 | El JLY-400 | Se trata de la JLY-500. | Se trata de la siguiente: | |
| Diámetro del cable único | De cobre | φ1-1.6 mm | φ1-4 mm | φ1,2 a 5 mm | φ1,5 a 5 mm |
| de aluminio | φ1,2-2 mm | φ1,2-4 mm | φ1,4 a 5 mm | φ2,0 a 5 mm | |
| OD máximo del conductor enramado | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| El lanzamiento en la orilla | 6 Jaula para el encallamiento de los bobinos | 26 a 435 | 39 a 695 | 44 a 770 | 48 a 840 |
| 12 Jaula para el barranco de los bobinos | 30 a 526 | 43 a 774 | 47 a 858 | 50 a 928 | |
| 18 La jaula de los bobinos | 34 a 639 | 47 a 858 | 55 a 1001 | No incluye: | |
| 24 La jaula de las mariposas | 38 a 749 | 51 a 940 | Las demás: | Las demás | |
| Velocidad de giro | 6 Jaula para el encallamiento de los bobinos | Se aplicarán las siguientes medidas: | 120 r/min. | 10 r/min | 55 r/min |
| 12 Jaula para el barranco de los bobinos | Se aplicarán las siguientes medidas: | 110 r/min. | 97.5 r/min | 45 r/min. | |
| 18 La jaula de los bobinos | 108 r/min. | Se aplicarán las siguientes medidas: | 82.9 r/min | 35 r/min. | |
| 24 La jaula de las mariposas | Se aplicarán las siguientes medidas: | 90 r/min. | 74 r/min | 25 r/min | |
| Capstán | Diámetro de la rueda de Capstan | de una longitud igual o superior a 1000 mm | Las demás: | Las demás: | Las demás medidas |
| Fuerza máxima de arranque | 2T | 5T | 10T | 15T | |
| Potencia del motor | 18.5 KW | 22 KW | 37 KW | 55 kW | |
| Las mariposas | Con un diámetro de 30 mm | Cubiertas | 500 mm | 630 mm | |
| El centro de pago de Bobbin | Con un diámetro de 30 mm | Las demás: | Las demás: | Las demás: | |
| Bobbin de recogida | Las demás: | Las demás medidas | Las demás medidas | 2500 mm | |
| Velocidad lineal máxima de arranque | Se aplican las siguientes medidas: | 30 m/min. | 34.7 m/min | 20 m/min. | |
| Altura central | de una longitud igual o superior a 1000 mm | de una longitud igual o superior a 1000 mm | de una longitud igual o superior a 1000 mm |
Cubierto
|
|

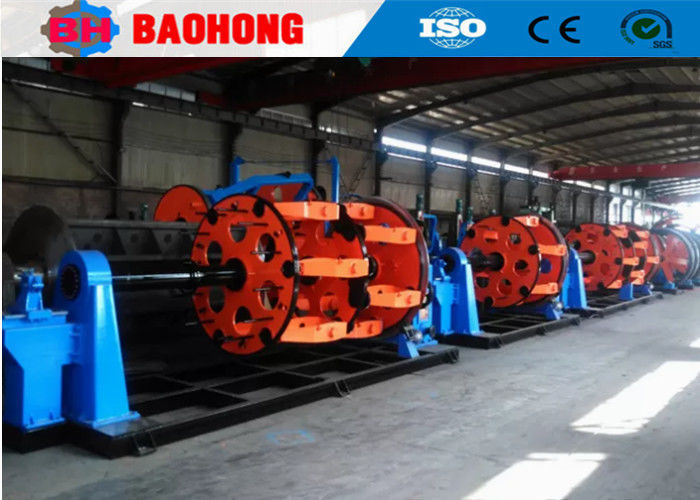

5. Foto

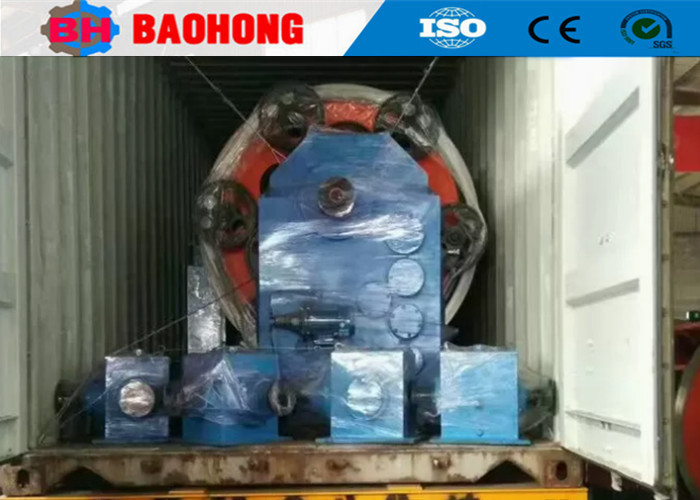

6Foto de embalaje.
7Nuestra fábrica y introducción
Hejian Baohong Electrical Machinery Co., Ltd. fue establecida en 2006.ha sido el mayor fabricante profesional de máquinas de fijación de alambre y máquinas de colocación en el norte de China.
Desde 2006, Baohong Electrical Machinery ha estado confiando en el cuidado y el apoyo de los clientes, comprometidos con la investigación y el desarrollo de la máquina de fijación y la máquina de colocación,y ha hecho un gran progreso.Ahora, nos hemos convertido en la única fábrica de procesamiento de la línea de montaje en China que puede desarrollar y producir la serie de hebras rígidas JLK.Línea de cableado del cable CGB Bow skip y línea de cableado del cable de cuna de alta velocidad CLY.
Ahora, Hejian Baohong Electrical Machinery Co., Ltd., cubre un área de 10000 metros cuadrados, taller de producción de 8000 metros cuadrados.El valor de la producción anual es de más de 10 millones de dólares en la actualidad, y se ha convertido en uno de los más importantes fabricantes de maquinaria de enlaces en China.
