Datos del producto:
Pago y Envío Términos:
|
| Nombre: | Tipo planetario máquina de encalladura de la cuerda de alambre de acero | Forma de las piezas: | Forma del planeta |
|---|---|---|---|
| Las mariposas: | 315 400 500 630 800 1000 | Materiales: | Alambre de Steel/Cu/Al |
| Color de la máquina: | Personalizado para el cliente | El máximo trenzó el OD: | φ14 -45mm |
| Código del SH: | 8479400000 | Tiempo de garantía: | 1 año de garantía |
| Resaltar: | Máquina para fijar cuerda de alambre de acero,Fácil mantenimiento Máquina de fijación planetaria,Máquina de ensamblaje del tipo planetario |
||
Fácil mantenimiento Máquina de cuerda de alambre de acero de tipo planetario
1. Uso
Este tipo de máquina se utiliza para fabricar alambre de cobre, alambre de aluminio de núcleo de acero y cuerda de acero. También se puede utilizar para alambre de acero y alambre insulado.Se adopta la consola de pantalla táctil de tipo gabinete, que es conveniente para el funcionamiento y hermosa en forma.
2Personaje principal
2.1Método de giro hacia atrás: Mecanismo de engranaje solar y planetario.
2.2La caja de torsión de dedos sin eje está equipada con un mecanismo de control de la tensión de fricción.
2.3.El equipo adopta la forma de torsión inversa planetaria de 360°, los engranajes de torsión inversa están todos terminados y molidos, lo que reduce en gran medida el ruido decibel del equipo.
2.4La máquina se utiliza ampliamente y se maneja convenientemente con poco ruido.
3Proceso de producción
La máquina de flexión grande se utiliza para doblar la placa de acero a la estructura del marco. Cuatro estructuras de marco comparten el círculo por igual, y se soldan juntas con los grandes discos en ambos lados.También todas las estructuras están soldadas al centro de grueso tubo de paredToda la estructura es fuerte y hermosa.
Después del proceso de soldadura, toda la estructura se recoce en el horno de recocido, lo que eliminará las tensiones internas.
Entonces toda la estructura se mecanizará en el gran torno horizontal, que es lo suficientemente grande como para mecanizar cada pieza en un solo paso, sin cambiar un extremo al otro.Este proceso mantendrá la concentricidad de toda la estructura, prolongar la vida útil de los rodamientos en ambos extremos.
La máquina de perforación y perforación de agujeros profundos puede girar los agujeros instalados para los dispositivos de sujeción.que mantiene los dos agujeros en la misma concentricidadLa concentricidad reducirá la velocidad de rotura del alambre y prolongará el rodamiento del dispositivo de sujeción.
Este tornillo vertical de doble columna se utiliza para girar el disco grande de la máquina de colocación de tipo cuna y el capstan de la máquina de fijación.Esta máquina puede girar y pulir las ranuras para proteger el cable y mantener la misma fuerza de hual-off.
Gran fresadora de tipo planadora, que se utiliza para fresar el chasis principal de la jaula de enramado principal y el chasis de toma y pago.La gran máquina de fresado tipo plantilla puede garantizar que cada superficie plana se mecanice en una sola vez para mantener la distribución de altura homogénea de la superficie mecanizada por la máquina de fresadoTodo esto permitirá que toda la máquina funcione sin problemas.
La máquina de equilibrio dinámico es el equipo de producción clave para producir el equipo de cableado y cableado rápido, especialmente la jaula de enmalle de marco rígido y la jaula de enmalle tubular.El proceso de mecanizado de la jaula de roscado dará lugar a diferentes fuerzas excéntricasUna vez corregida, la jaula de fijación satisfará fácilmente el requisito de rotación a alta velocidad y aumentará la vida útil.
El horno de recocido eléctrico es indispensable para la fabricación de máquinas de alambre y cable, en particular la máquina de encadenamiento de marco rígido y la máquina de encadenamiento tubular.La tensión interna de la jaula de enlaces principal es grande cuando se soldan juntosLa tensión interna se libera fuertemente por el tratamiento térmico. Este proceso de producción asegurará que la jaula de enrollamiento sin deformación y fractura para mejorar la calidad interna.
4. Parámetros técnicos
| Modelo (máquina de fijación planetaria) | Se trata de la JLY-315 | El JLY-400 | Se trata de la JLY-500. | Se trata de la siguiente: | |
| Diámetro del cable único | De cobre | φ1-1.6 mm | φ1-4 mm | φ1,2 a 5 mm | φ1,5 a 5 mm |
| de aluminio | φ1,2-2 mm | φ1,2-4 mm | φ1,4 a 5 mm | φ2,0 a 5 mm | |
| OD máximo del conductor enramado | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| El lanzamiento en la orilla | 6 Jaula para el encallamiento de los bobinos | 26 a 435 | 39 a 695 | 44 a 770 | 48 a 840 |
| 12 Jaula para el barranco de los bobinos | 30 a 526 | 43 a 774 | 47 a 858 | 50 a 928 | |
| 18 La jaula de los bobinos | 34 a 639 | 47 a 858 | 55 a 1001 | No incluye: | |
| 24 La jaula de las mariposas | 38 a 749 | 51 a 940 | Las demás: | Las demás | |
| Velocidad de rotación | 6 Jaula para el encallamiento de los bobinos | Se aplicarán las siguientes medidas: | 120 r/min. | 10 r/min | 55 r/min |
| 12 Jaula para el barranco de los bobinos | Se aplicarán las siguientes medidas: | 110 r/min. | 97.5 r/min | 45 r/min. | |
| 18 La jaula de los bobinos | 108 r/min. | Se aplicarán las siguientes medidas: | 82.9 r/min | 35 r/min. | |
| 24 La jaula de las mariposas | Se aplicarán las siguientes medidas: | 90 r/min. | 74 r/min | 25 r/min | |
| Capstán | Diámetro de la rueda de Capstan | de una longitud igual o superior a 1000 mm | Las demás: | Las demás: | Las demás medidas |
| Fuerza máxima de arranque | 2T | 5T | 10T | 15T | |
| Potencia del motor | 18.5 KW | 22 KW | 37 KW | 55 kW | |
| Tamaño de la bobina | Con un diámetro de 30 mm | Cubiertas | 500 mm | 630 mm | |
| El centro de pago Bobbin | Con un diámetro de 30 mm | Las demás: | Las demás: | Las demás: | |
| Bobbin de recogida | Las demás: | Las demás medidas | Las demás medidas | 2500 mm | |
| Velocidad lineal máxima de arranque | Se aplican las siguientes medidas: | 30 m/min. | 34.7 m/min | 20 m/min. | |
| Altura central | de una longitud igual o superior a 1000 mm | de una longitud igual o superior a 1000 mm | de una longitud igual o superior a 1000 mm | Cubierto |
|

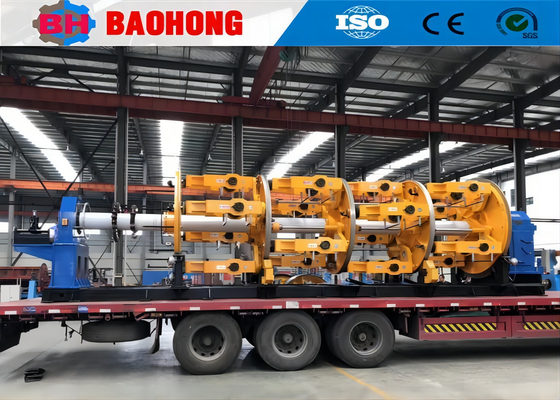

5. Foto
6Foto de embalaje.
7Nuestra fábrica y introducción
Hejian Baohong Electrical Machinery Co., Ltd. fue establecida en 2006.ha sido el mayor fabricante profesional de máquinas de fijación de alambre y máquinas de colocación en el norte de China.
Desde 2006, confiando en el cuidado y el apoyo de nuestros clientes,Baohong Machinery se ha dedicado a la investigación y desarrollo de la máquina de fijación de alambre y la máquina de colocación y ha hecho grandes mejorasAhora nos hemos convertido en la única fábrica que puede desarrollar la producción de la serie JLK de máquinas rígidas para ser una línea de montaje de procesamiento en China,y también hemos desarrollado de forma independiente las líneas JGB Bow skip stranding, las líneas de cableado tipo CGB Bow skip y las líneas de colocación tipo CLY High speed Cradle.
Ahora, Hejian Baohong Electrical Machinery Co., Ltd., cubre un área de 10000 metros cuadrados, taller de producción de 8000 metros cuadrados.El valor de la producción anual es de más de 10 millones de dólares en la actualidad, y se ha convertido en uno de los más importantes fabricantes de maquinaria de enlaces en China.
