Datos del producto:
Pago y Envío Términos:
|
| name: | Cable Armouring Machine | Type: | Planetary & Sun |
|---|---|---|---|
| Material: | Steel/Cu/Al | Bobbins: | 400 mm, 500 mm, 630 mm ,etc |
| Wire dia.: | 1.5-2.5mm | Power(630): | 75kw |
| Capstan wheel Diameter (500/400): | 2000 mm | Equipment painting: | As request |
| Guarantee time: | 1 year | ||
| Resaltar: | máquina eléctrica de la fabricación de cables de 2000m m,Máquina planetaria de la fabricación de cables,Máquina de encalladura acorazada del cable |
||

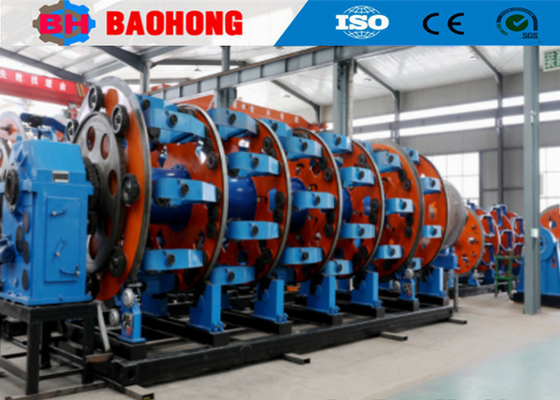

Máquina para hacer cables eléctricos de 2000 mm Tipo planetario para el proceso de blindaje
1Aplicación
Esta máquina de alta velocidad se utiliza principalmente para fijar alambre de cobre, alambre de aluminio, alambre de acero, ACSR y cuerda de alambre.puede usarse para núcleos de aislamiento y algunos procesos de fijación de cables de control, y armaduras de alambre de acero.
2Principales características
2.1 La señal de alarma de alambre roto se transmite por pulso y la tasa de detención del alambre roto es del 100%.
2.2 Escritorio de control con pantalla táctil de tipo gabinete, que sea conveniente de utilizar y de hermosa forma.
2.3 Se utiliza un tubo cuadrado rectangular como refuerzo de la hebra principal para evitar la agitación de la placa única.
2.4 El nuevo tensor tipo correa adopta un bloque de fricción de alta resistencia al desgaste, lo que hace que el ajuste sea más conveniente y la vida útil más larga.
2.5 El cable y el camino del aire dentro de la máquina están ocultos en el tubo cuadrado de la base para evitar daños y desorden.
3Tecnología de procesamiento
La máquina de flexión grande se utiliza para doblar la placa de acero a la estructura del marco. Cuatro estructuras de marco comparten el círculo por igual, y se soldan juntas con los grandes discos en ambos lados.También todas las estructuras están soldadas al centro de grueso tubo de paredToda la estructura es fuerte y hermosa.
Después del proceso de soldadura, toda la estructura se recoce en el horno de recocido, lo que eliminará las tensiones internas.
Entonces toda la estructura se mecanizará en el gran torno horizontal, que es lo suficientemente grande como para mecanizar cada pieza en un solo paso, sin cambiar un extremo al otro.Este proceso mantendrá la concentricidad de toda la estructura, prolongar la vida útil de los rodamientos en ambos extremos.
La máquina de perforación y perforación de agujeros profundos puede girar los agujeros instalados para los dispositivos de sujeción.que mantiene los dos agujeros en la misma concentricidadLa concentricidad reducirá la velocidad de rotura del alambre y prolongará el rodamiento del dispositivo de sujeción.
Este tornillo vertical de doble columna se utiliza para girar el disco grande de la máquina de colocación de tipo cuna y el capstan de la máquina de fijación.Esta máquina puede girar y pulir las ranuras para proteger el cable y mantener la misma fuerza de hual-off.
Gran fresadora de tipo planadora, que se utiliza para fresar el chasis principal de la jaula de enramado principal y el chasis de toma y pago.La gran máquina de fresado tipo plantilla puede garantizar que cada superficie plana se mecanice en una sola vez para mantener la distribución de altura homogénea de la superficie mecanizada por la máquina de fresadoTodo esto permitirá que toda la máquina funcione sin problemas.
La máquina de equilibrio dinámico es el equipo de producción clave para producir el equipo de cableado y cableado rápido, especialmente la jaula de enmalle de marco rígido y la jaula de enmalle tubular.El proceso de mecanizado de la jaula de roscado dará lugar a diferentes fuerzas excéntricasUna vez corregida, la jaula de fijación satisfará fácilmente el requisito de rotación a alta velocidad y aumentará la vida útil.
El horno de recocido eléctrico es indispensable para la fabricación de máquinas de alambre y cable, en particular la máquina de encadenamiento de marco rígido y la máquina de encadenamiento tubular.La tensión interna de la jaula de enlaces principal es grande cuando se soldan juntosLa tensión interna se libera fuertemente por el tratamiento térmico. Este proceso de producción asegurará que la jaula de enrollamiento sin deformación y fractura para mejorar la calidad interna.
4. Parámetros técnicos
Modelo (máquina de acorazado de alambre de acero) |
Se trata de la JLY-315 | El JLY-400 | Se trata de la JLY-500. | Se trata de la siguiente: | |
| Diámetro del alambre de acero | Entre 1 y 2,5 mm | Entre 1 y 2,5 mm | Entre 1 y 2,5 mm | Entre 1 y 2,5 mm | |
| OD máxima encallada | 40 mm | 55 mm | 60 mm | 70 mm | |
| El lanzamiento en la orilla | 24 La jaula de las mariposas |
Las demás: | 51 a 942 | Las demás | 500 a 4 120 |
36 Jaula de barranco de los bobinos |
Las demás: | 51 a 942 | Las demás | 500 a 4 120 | |
42 Jaula para la pesca de los bobinos |
Las demás: | 51 a 942 | Las demás | 500 a 4 120 | |
| 48 Jaula para enlaces de bobinos | Las demás: | 51 a 942 | Las demás | 500 a 4 120 | |
| Velocidad de rotación | 24 La jaula de las mariposas | Se aplicarán las siguientes medidas: | 90 r/min. | Se aplicará el método de cálculo de la velocidad. | 55 r/min |
| 36 Jaula de barranco de los bobinos | 88 r/min | 80 r/min. | Se aplicarán las siguientes medidas: | 45 r/min. | |
| 42 Jaula para la pesca de los bobinos | 78 r/min | 70 r/min. | 48,3 r/min | 35 r/min. | |
| 48 Jaula para enlaces de bobinos | Se aplicará el método siguiente: | 60 r/min. | 38,3 r/min | 28 r/min. | |
Capstán |
Diámetro de la rueda de Capstan | Las demás: | Las demás medidas | Las demás medidas | 2500 mm |
| Fuerza máxima de arranque | 10T | 15T | 15T | 20T | |
Potencia del motor |
45 KW | 55 kW | 55 kW | 75 KW | |
Tamaño de la bobina |
Con un diámetro de 30 mm | Cubiertas | 500 mm | 630 mm | |
El centro de pago Bobbin |
Las demás: | Las demás medidas | Las demás medidas | de una longitud igual o superior a 30 mm | |
Tomar- arriba Bobbin |
Las demás: | Las demás medidas | Las demás medidas | de una longitud igual o superior a 30 mm | |
Velocidad lineal máxima de arranque |
Se aplican las siguientes medidas: | 30 m/min. | Se aplican las siguientes medidas: | 45 m/min. | |
Altura central |
de una longitud igual o superior a 1000 mm | de una longitud igual o superior a 1000 mm | de una longitud igual o superior a 1000 mm | Cubierto | |
5. Las fotos
6Foto de embalaje.
7.Nuestra fábrica y introducción
Hejian Baohong Electrical Machinery Co., Ltd. fue establecida en 2006.ha sido el mayor fabricante profesional de máquinas de fijación de alambre y máquinas de colocación en el norte de China.
Desde 2006, confiando en el cuidado y el apoyo de nuestros clientes,Baohong Machinery se ha dedicado a la investigación y desarrollo de la máquina de fijación de alambre y la máquina de colocación y ha hecho grandes mejorasAhora nos hemos convertido en la única fábrica que puede desarrollar la producción de la serie JLK de máquinas rígidas para ser una línea de montaje de procesamiento en China,y también hemos desarrollado de forma independiente las líneas JGB Bow skip stranding, las líneas de cableado tipo CGB Bow skip y las líneas de colocación tipo CLY High speed Cradle.
Ahora, Hejian Baohong Electrical Machinery Co., Ltd., cubre un área de 10000 metros cuadrados, taller de producción de 8000 metros cuadrados.El valor de la producción anual es de más de 10 millones de dólares en la actualidad, y se ha convertido en uno de los más importantes fabricantes de maquinaria de enlaces en China.
