| Nombre del equipo: | máquina planetaria del blindaje del cable de 630m m | Tipo: | Tipo planetario y de Sun |
|---|---|---|---|
| Materiales adecuados: | Acero/Cu/Al | Especificaciones de la bobina: | Las demás partidas de los artículos del capítulo 85 |
| Diámetro del alambre: | 1.5-2.5 mm | Poder (630): | 75kW |
| Diámetro de rueda del cabrestante (500/400): | 2000 mm | Color del equipo: | Requisito del cliente |
| Período de garantía: | 1 año | ||
| Resaltar: | máquina automatizada de blindaje de cables de 630 mm,máquina planetaria de tendido de cintas,máquina de blindaje de cables con garantía |
||
630mm Máquina de blindaje de cables planetaria con tendido de cinta automatizado
1. Aplicación
La máquina se utiliza principalmente para la producción de alambre de aluminio con núcleo de acero, trenzado y prensado de conductor sectorial, trenzado y trefilado y prensado de conductor redondo, y blindaje de alambre de acero, etc. Estructura de marco, soporte doble delantero y trasero para toda la máquina. Cada sección de la trenzadora está equipada con un dispositivo de preformado de alambre simple tipo S, que puede garantizar que el alambre simple no se suelte después de desconectar la sección del conductor después del trenzado.
2. Componentes principales
2.1. Soporte de desenrollado 1 juego
2.2. Trenzadora rígida 1 juego cada uno
2.3. Contador inteligente de metros 1 juego
2.4. Cabrestante doble resistente 1 juego
2.5. Motor principal + reductor 1 juego
2.6. Soporte de bobinado tipo columna con traversa 1 juego
2.7. Sistema de transmisión mecánica 1 juego
2.8. Sistema de control eléctrico 1 juego
2.9. Valla de seguridad de pared 3 juegos
2.10. Cabezal de blindaje de acero + dispositivo de tubo interior 1 juego
3. Parámetros técnicos
Modelo (Máquina de blindaje de alambre de acero) |
JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diámetro del alambre de acero | 1-2.5 mm | 1-2.5 mm | 1-2.5 mm | 1-2.5 mm | |
| OD trenzado máximo | 40 mm | 55 mm | 60 mm | 70 mm | |
| Paso de trenzado | Jaula de trenzado de 24 bobinas |
38-752 | 51-942 | 63-1144 | 500-4120 |
Jaula de trenzado de 36 bobinas |
38-752 | 51-942 | 63-1144 | 500-4120 | |
Jaula de trenzado de 42 bobinas |
38-752 | 51-942 | 63-1144 | 500-4120 | |
| Jaula de trenzado de 48 bobinas | 38-752 | 51-942 | 63-1144 | 500-4120 | |
| Velocidad de rotación | Jaula de trenzado de 24 bobinas | 98 r/min | 90 r/min | 68.3 r/min | 55 r/min |
| Jaula de trenzado de 36 bobinas | 88 r/min | 80 r/min | 58.3 r/min | 45 r/min | |
| Jaula de trenzado de 42 bobinas | 78 r/min | 70 r/min | 48.3 r/min | 35 r/min | |
| Jaula de trenzado de 48 bobinas | 68 r/min | 60 r/min | 38.3 r/min | 28 r/min | |
Cabrestante |
Diámetro de la rueda del cabrestante | 1600 mm | 2000 mm | 2000 mm | 2500 mm |
| Fuerza máxima de arrastre | 10T | 15T | 15T | 20T | |
Potencia del motor |
45 KW | 55 KW | 55 KW | 75 KW | |
Tamaño de la bobina |
315 mm | 400 mm | 500 mm | 630 mm | |
Bobina de desenrollado central |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Bobina de bobinado |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Velocidad lineal máxima de arrastre |
25 m/min | 30 m/min | 34.7 m/min | 45 m/min | |
Altura central |
1000 mm | 1000 mm | 1000 mm | 1100 mm | |

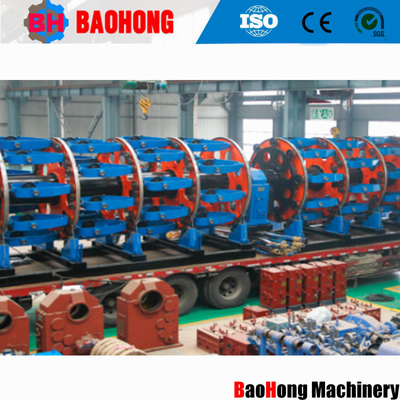

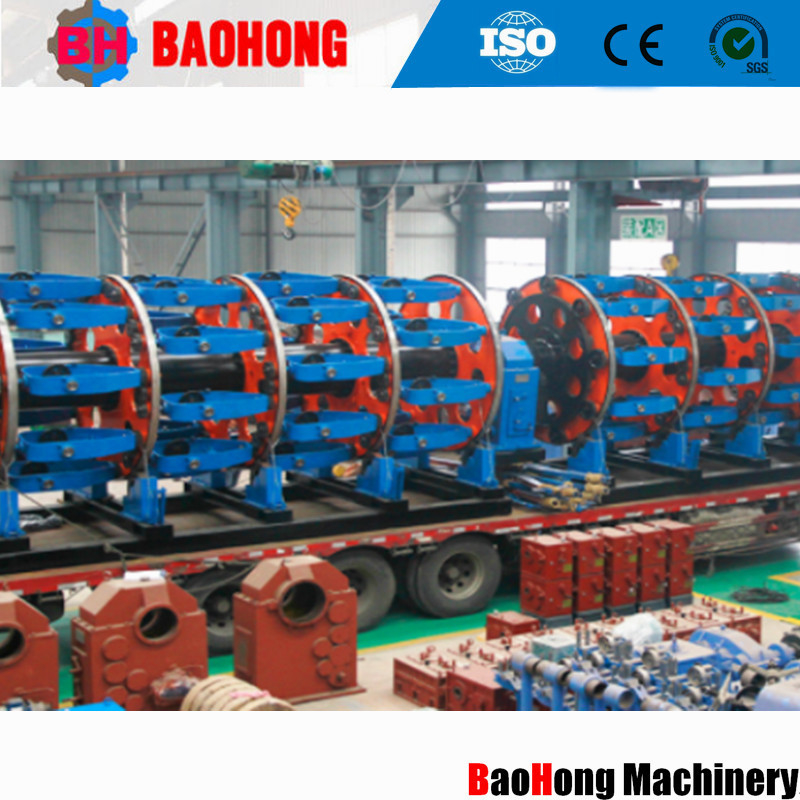

4. Fotos
5. Foto de embalaje
6. Nuestra fábrica e introducción
Hejian Baohong Electrical Machinery Co., Ltd. fue establecida en 2006. Nuestra empresa está ubicada en la Zona de Desarrollo Económico de la Ciudad de Hejian, Provincia de Hebei, y ha sido el mayor fabricante profesional de máquinas de trenzado de alambre y máquinas de tendido en el norte de China.
Desde 2006, confiando en el cuidado y apoyo de nuestros clientes, Baohong Machinery se ha dedicado a la investigación y desarrollo de máquinas de trenzado de alambre y máquinas de tendido y ha realizado grandes mejoras. Ahora nos hemos convertido en la única fábrica que puede desarrollar la producción de la serie de máquinas de trenzado rígido JLK para ser un procesamiento en línea de ensamblaje en China, y también hemos desarrollado de forma independiente las líneas de trenzado de salto de arco JGB, las líneas de cableado tipo salto de arco CGB y las líneas de tendido de alta velocidad tipo cuna CLY.
Ahora, Hejian Baohong Electrical Machinery Co., Ltd., cubre un área de 10000 metros cuadrados, taller de producción de 8000 metros cuadrados. Nuestra empresa cuenta con 60 empleados, incluyendo 10 personal de I+D. El valor de producción anual supera los 10 millones de dólares en la actualidad, y se ha convertido en uno de los fabricantes de máquinas de trenzado más importantes de China.
