Datos del producto:
Pago y Envío Términos:
|
| Product name: | Steel Wires Planetary Strander Machine | Usage: | Wire stranding |
|---|---|---|---|
| Type: | Planetary | Bobbin sizes: | 400 mm, 500 mm, 630 mm |
| Materials: | Copper, Al,Steel wires | Max. Stranded conductor OD(630): | φ45 mm |
| Motor Power(315): | 18.5 KW | warranty time: | 12 Months |
| Resaltar: | Máquina planetaria del alambre del cable,El acero ata con alambre Strander planetario,Strander planetario para la fabricación de cables |
||
Los cables de acero de la máquina de estrangulamiento planetario del cable de fabricación de la máquina
1. Uso
Esta serie es principalmente para cables de acero recubiertos de aluminio, tubos sueltos de fibra óptica de acero inoxidable, cables de tierra aéreos compuestos de fibra óptica ((POGW), ACSR cuadrados, cables de cobre desnudo cuadrados,Y con esta serie, una variedad de cables y cables ópticos pueden ser blindados o blindados con alambre de acero.
2Personaje principal
2.1Método de giro hacia atrás: mecanismo planetario.
2.2La bobina está sujetada por muelles de disco y liberada por un dispositivo neumático.
2.3La máquina se utiliza ampliamente y se maneja convenientemente con poco ruido.
2.4. La máquina adopta el control PLC de toda la línea. El sistema de control eléctrico es avanzado en tecnología, fácil de operar, confiable en funcionamiento.
3. Parámetros técnicos
| Modelo (máquina de fijación planetaria) | Se trata de la JLY-315 | El JLY-400 | Se trata de la JLY-500. | Se trata de la siguiente: | |
| Diámetro del cable único | De cobre | φ1-1.6 mm | φ1-4 mm | φ1,2 a 5 mm | φ1,5 a 5 mm |
| de aluminio | φ1,2-2 mm | φ1,2-4 mm | φ1,4 a 5 mm | φ2,0 a 5 mm | |
| OD máximo del conductor enramado | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| El lanzamiento en la orilla | 6 Jaula para el encallamiento de los bobinos | 26 a 435 | 39 a 695 | 44 a 770 | 48 a 840 |
| 12 Jaula para el barranco de los bobinos | 30 a 526 | 43 a 774 | 47 a 858 | 50 a 928 | |
| 18 La jaula de los bobinos | 34 a 639 | 47 a 858 | 55 a 1001 | No incluye: | |
| 24 La jaula de las mariposas | 38 a 749 | 51 a 940 | Las demás: | Las demás | |
| Velocidad de rotación | 6 Jaula para el encallamiento de los bobinos | Se aplicarán las siguientes medidas: | 120 r/min. | 10 r/min | 55 r/min |
| 12 Jaula para el barranco de los bobinos | Se aplicarán las siguientes medidas: | 110 r/min. | 97.5 r/min | 45 r/min. | |
| 18 La jaula de los bobinos | 108 r/min. | Se aplicarán las siguientes medidas: | 82.9 r/min | 35 r/min. | |
| 24 La jaula de las mariposas | Se aplicarán las siguientes medidas: | 90 r/min. | 74 r/min | 25 r/min | |
| Capstán | Diámetro de la rueda de Capstan | de una longitud igual o superior a 1000 mm | Las demás: | Las demás: | Las demás medidas |
| Fuerza máxima de arranque | 2T | 5T | 10T | 15T | |
| Potencia del motor | 18.5 KW | 22 KW | 37 KW | 55 kW | |
| Tamaño de la bobina | Con un diámetro de 30 mm | Cubiertas | 500 mm | 630 mm | |
| El centro de pago Bobbin | Con un diámetro de 30 mm | Las demás: | Las demás: | Las demás: | |
| Bobbin de recogida | Las demás: | Las demás medidas | Las demás medidas | 2500 mm | |
| Velocidad lineal máxima de arranque | Se aplican las siguientes medidas: | 30 m/min. | 34.7 m/min | 20 m/min. | |
| Altura central | de una longitud igual o superior a 1000 mm | de una longitud igual o superior a 1000 mm | de una longitud igual o superior a 1000 mm |
Cubierto
|
|

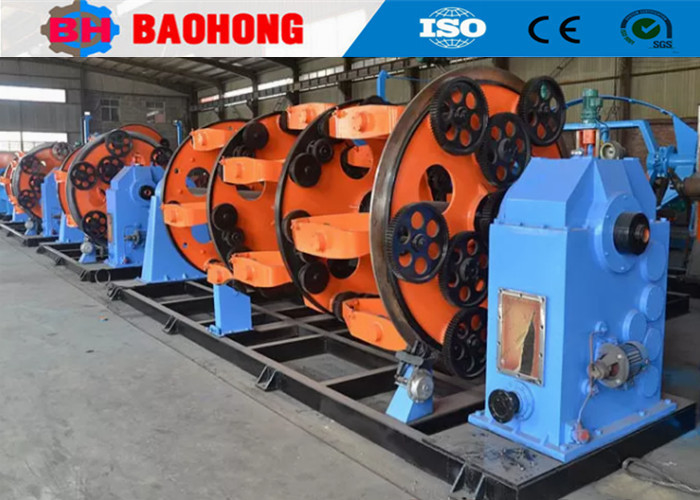

4. Foto
5Foto de embalaje.
6Nuestra fábrica y introducción
Hejian Baohong Electrical Machinery Co., Ltd. fue establecida en 2006.ha sido el mayor fabricante profesional de máquinas de fijación de alambre y máquinas de colocación en el norte de China.
Desde 2006, confiando en el cuidado y el apoyo de nuestros clientes,Baohong Machinery se ha dedicado a la investigación y desarrollo de la máquina de fijación de alambre y la máquina de colocación y ha hecho grandes mejorasAhora nos hemos convertido en la única fábrica que puede desarrollar la producción de la serie JLK de máquinas rígidas para ser una línea de montaje de procesamiento en China,y también hemos desarrollado de forma independiente las líneas JGB Bow skip stranding, las líneas de cableado tipo CGB Bow skip y las líneas de colocación tipo CLY High speed Cradle.
Ahora, Hejian Baohong Electrical Machinery Co., Ltd., cubre un área de 10000 metros cuadrados, taller de producción de 8000 metros cuadrados.El valor de la producción anual es de más de 10 millones de dólares en la actualidad, y se ha convertido en uno de los más importantes fabricantes de maquinaria de enlaces en China.
