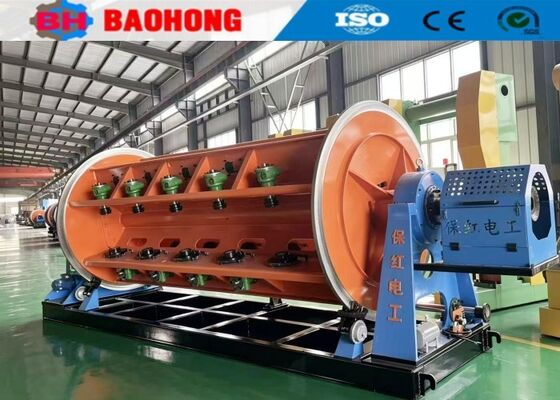

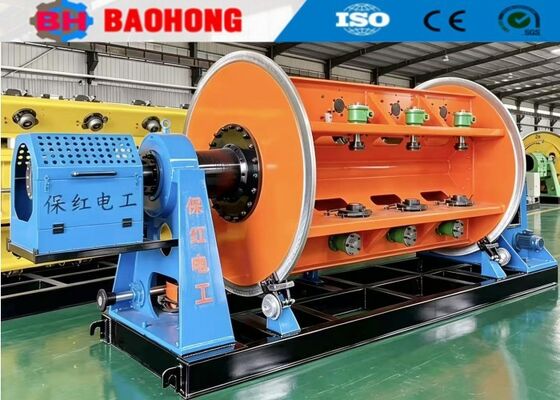

Máquina trenzadora de marco rígido de alta velocidad JLK para líneas aéreas de transmisión y ACSR

1. Características de la máquina trenzadora rígida

1.1 Diseño sin torsión inversa: Diseñado para blindar alambres de cobre, alambres de aluminio redondos, conductores sectoriales pre-retorcidos y alambres de acero.

1.2 Opciones de carga flexibles: Los mecanismos de carga lateral y carga automática frontal se pueden personalizar según la distribución del sitio del cliente y los requisitos específicos.

1.3 Control preciso de la tensión: Equipado con resistencia aerodinámica y frenos electromagnéticos para mantener una tensión constante y confiable durante toda la producción.

1.4 Accionamiento de motor independiente: Presenta una estructura de transmisión de eje de tierra donde cada jaula es impulsada por un motor independiente con sincronización eléctrica.

1.5 Control avanzado HMI + PLC: Permite la preconfiguración sin esfuerzo del paso y la dirección de trenzado, la compensación automática de la tensión y la sincronización de velocidad sin interrupciones con el cabrestante de arrastre y la unidad de bobinado.

1.6 Protecciones de seguridad integrales: Las características de seguridad incorporadas incluyen protección contra rotura de alambre (sobrecarga) y protección contra sobretensión.

2.1 Soporte de desenrollado central de Ø 500-630 1 juego

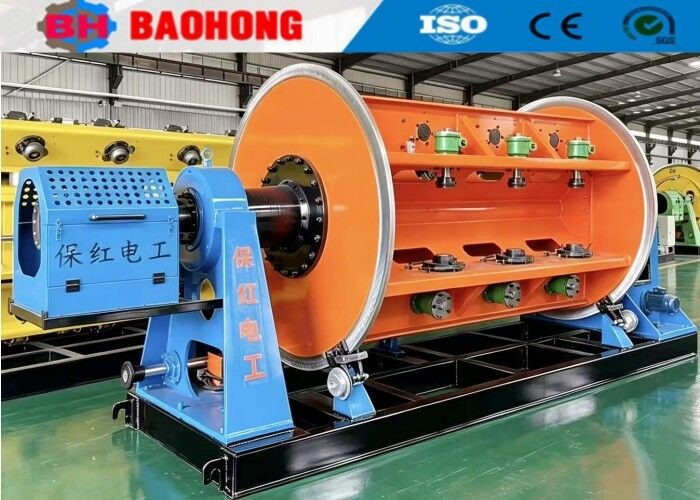

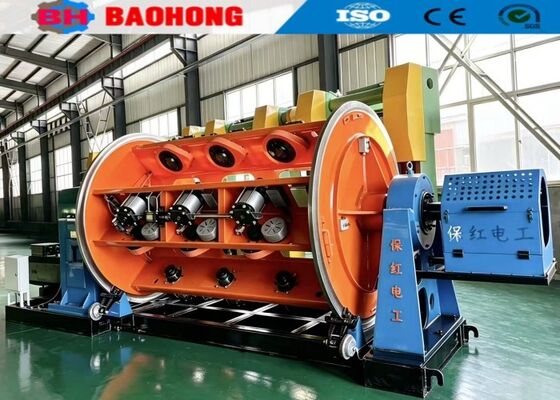

2.2 Trenzadora rígida 6B, 12B, 18B, 24B 1 juego cada una

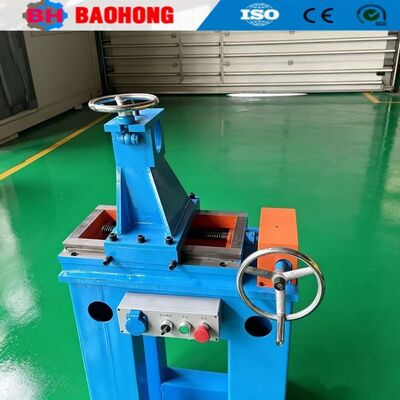

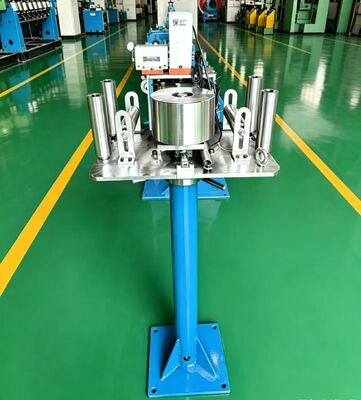

2.3 Compresión de ensamblaje de alambre 4 juegos

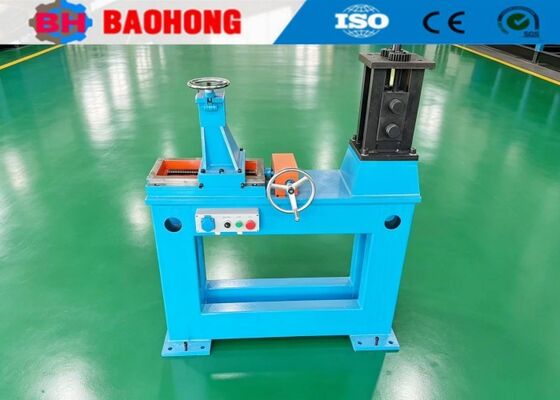

2.4 Contador de metros 1 juego

2.5 Cabrestante doble iniciativa de Ø2000 1 juego

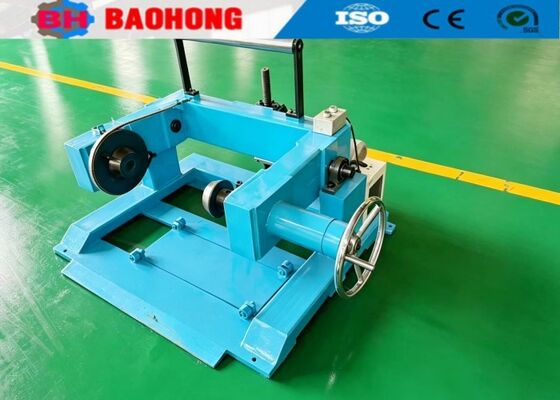

2.6 Soporte de bobinado de Ø2500 con traversa 1 juego

2.7 Sistema de transmisión 1 juego

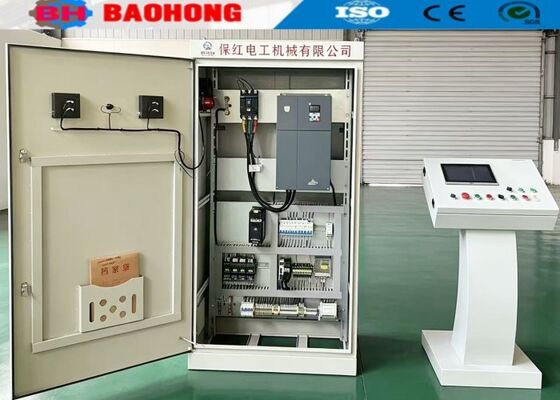

2.8 Sistema de control eléctrico 1 juego

2.9 Dispositivo de protección de seguridad (cubierta de seguridad de empuje y tracción) 1 juego

2.10 Cubierta de seguridad del eje de tierra 1 juego

2.11 Expansor de carga de bobina 1 juego

2.12 Llave neumática 1 juego

3. Características
3.1 La máquina está equipada con una interfaz hombre-máquina, y todos los parámetros operativos se pueden mostrar y configurar en tiempo real, lo que es intuitivo y conveniente.

3.2 La velocidad de rotación real, la velocidad lineal del cabrestante y otros parámetros operativos de cada trenzadora se pueden mostrar visualmente.

3.3 La rueda medidora está conectada al gabinete de control principal para configurar el metro para detenerse.

3.4 La señal de alarma de desconexión se transmite de forma inalámbrica para evitar eficazmente la confusión o el fallo del cable de transmisión.

3.5 Adopta un escritorio de operación con pantalla táctil tipo gabinete, que es conveniente para la operación y de forma hermosa.

4. Parámetros técnicos

4.1 Diámetro del alambre individual trenzado

Alambre de cobre Φ1.5～Φ5.0mm

Alambre de aluminio Φ1.8～Φ5.0mm

4.2 OD máximo de trenzado Φ45mm
4.3 Paso de trenzado

6B 50-720mm

12B 77-866mm

18B 99-998mm

24B 110-1118mm

4.4 Velocidad de rotación

6B 330 r/min

12B 308 r/min

18B 275 r/min

24B 252 r/min

4.5 Velocidad lineal máxima del cabrestante 85.45m/min
4.6 Diámetro de la rueda del cabrestante Ø2000mm
4.7 Bobina en jaula PND500
4.8 Tamaño de la bobina de desenrollado central PN100～PN1600
4.9 Bobina de bobinado PN1600～PN2500
4.10 Potencia del motor principal 75kW (motor de CA con inversor)
