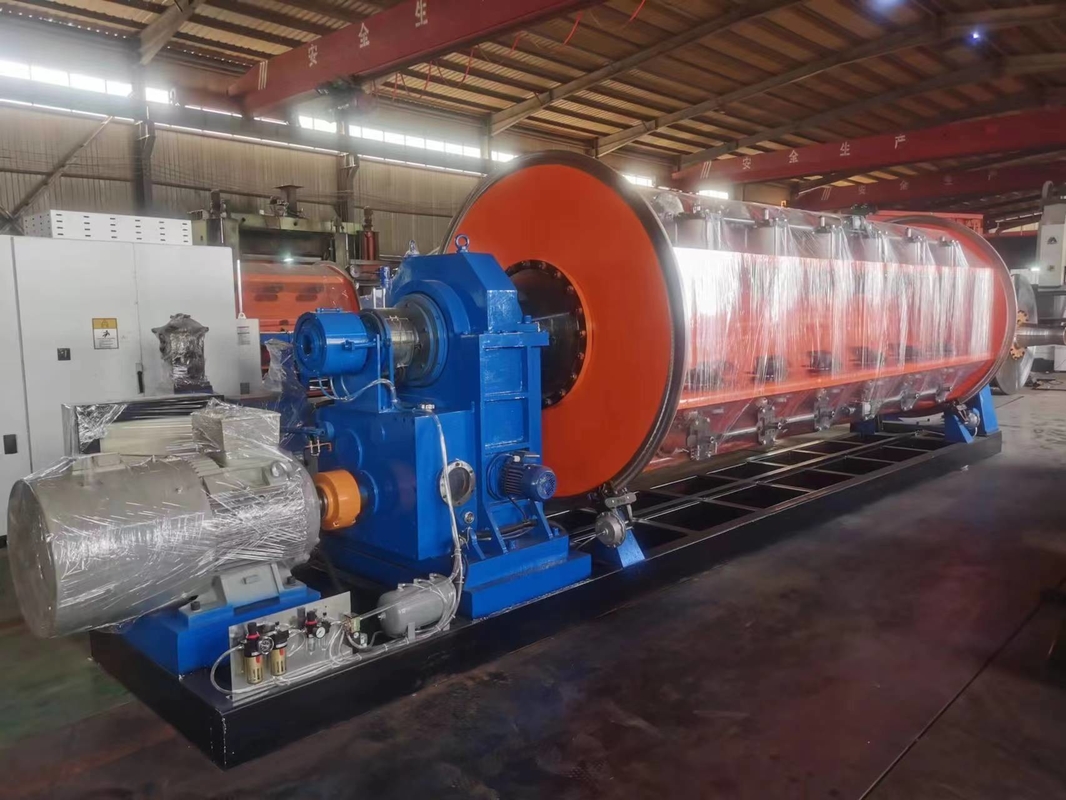

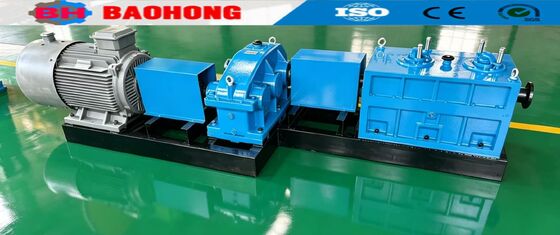

Máquina que trenza rígida JLK-6+12+18+24/500

Se utiliza principalmente para fijar y prensar conductores de sector, fijar, dibujar y prensar conductores redondos, y fijar y fabricar hebras de aluminio de núcleo de acero cuadrado.

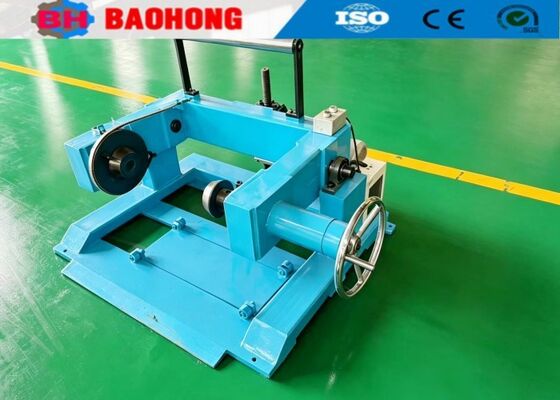

2.1Ø 500-630 centro de pago de apoyo 1 conjunto

2.26B, 12B, 18B, 24B 1 juego de hebras rígidas cada una

2.3Conjunto de alambre de compresión de 4 conjuntos

2.4 metros contador 1 juego

2.5Ø2000 capstan de doble iniciativa 1 juego

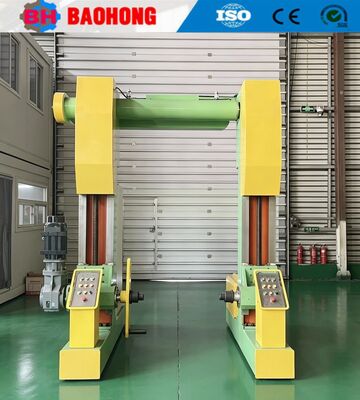

2.6Ø2500 soporte de recogida con transversal 1 conjunto

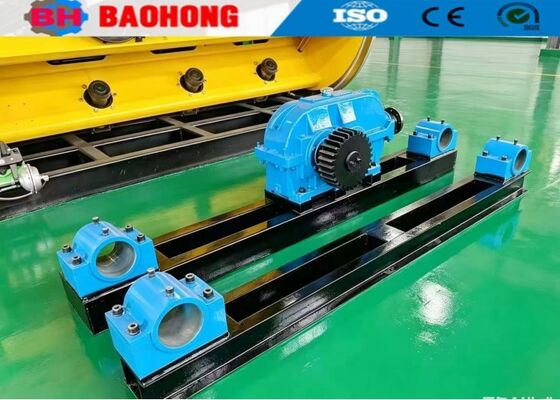

2.7 Sistema de transmisión 1 conjunto

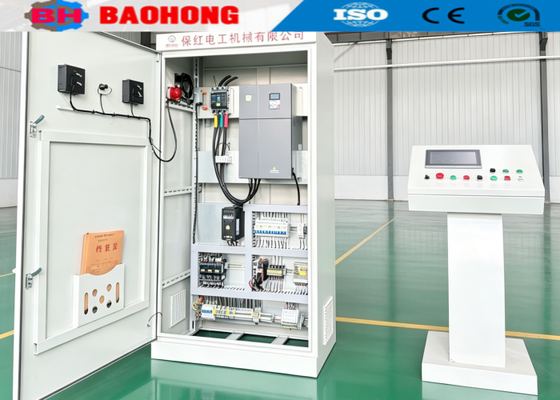

2.8Sistema de control eléctrico 1 conjunto

2.9Dispositivo de protección de seguridad (capa de seguridad de empuje-tirón) 1 conjunto

2.10 Cobertura de seguridad del eje de tierra 1 conjunto

2.11 Distribuidor de carga del carrete 1 juego

2.12 llave inglesa neumática 1 juego

3. Características
3.1La máquina está equipada con una interfaz hombre-máquina y todos los parámetros de funcionamiento pueden mostrarse y ajustarse en tiempo real, lo que es intuitivo y conveniente.

3.2 La velocidad de rotación real, la velocidad lineal de capstan y otros parámetros de funcionamiento de cada hebra pueden mostrarse visualmente.

3.3 La rueda del contador está conectada al gabinete de control principal para ajustar el contador para detenerse.

3.4 La señal de alarma de desconexión se transmite de forma inalámbrica para evitar eficazmente la confusión o el fallo del cable de transmisión.

3.5Adopta el escritorio de operación de pantalla táctil tipo gabinete, que es conveniente para el funcionamiento y hermoso en la forma.

4. Parámetros técnicos

4.1Diámetro de un solo alambre en rosca

El cable de cobre Φ1,5 Φ5,0 mm

El cable de aluminio Φ1,8 Φ5,0 mm

4.2 Máximo de enrollamiento OD Φ45 mm
4.3El paso de las barreras

6B 50-720 mm

12B 77-866 mm

18B 99-998 mm

24B 110-1118 mm

4.4Velocidad de rotación

6B 330 r/min

12B 308 r/min

18B 275 r/min

24B 252 r/min

4.5Velocidad lineal máxima 85,45 m/min.
4.6Diámetro de las ruedas de Capstan Ø2000 mm
4.7Rollo en la jaula PND500
4.8Tamaño del carrete de pago central PN100 PN1600
4.9Aceptar el carrete PN1600 PN2500
4.10 Potencia del motor principal 75 kW ((motor CA con inversor)

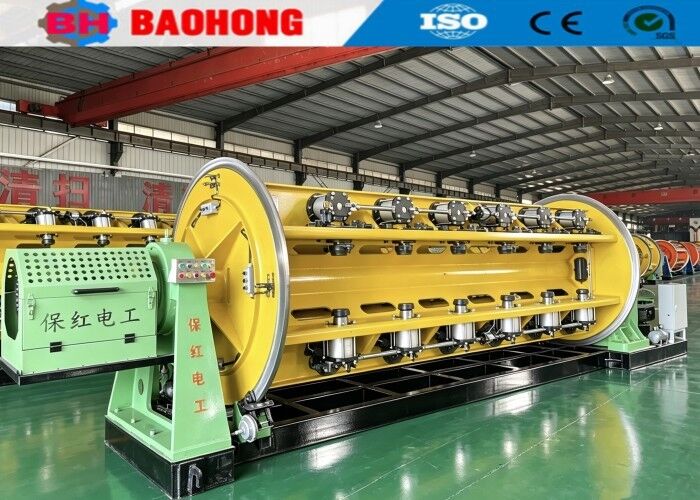

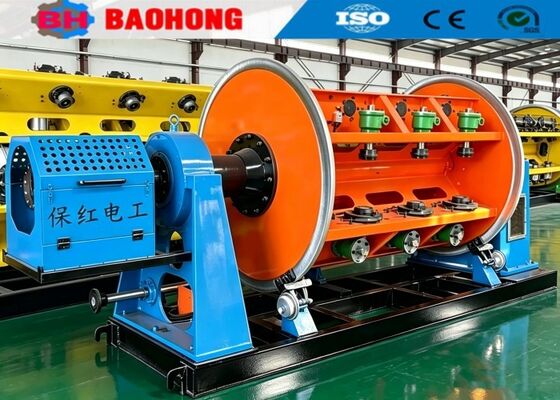

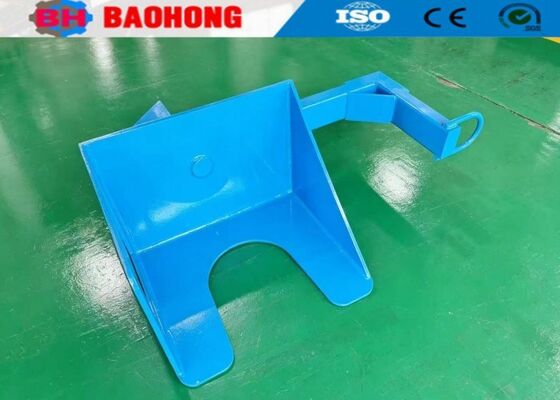

5. Las fotos

6Foto de embalaje.

7. Nuestra fábrica y la compañía introducción

Hejian Baohong Electrical Machinery Co., Ltd. fue establecida en 2006.ha sido el mayor fabricante profesional de máquinas de fijación de alambre y máquinas de colocación en el norte de China.

Desde 2006, confiando en el cuidado y el apoyo de nuestros clientes,Baohong Machinery se ha dedicado a la investigación y desarrollo de la máquina de fijación de alambre y la máquina de colocación y ha hecho grandes mejorasAhora nos hemos convertido en la única fábrica que puede desarrollar la producción de la serie JLK de máquinas rígidas para ser una línea de montaje de procesamiento en China,y también hemos desarrollado de forma independiente las líneas JGB Bow skip stranding, las líneas de cableado tipo CGB Bow skip y las líneas de colocación tipo CLY High speed Cradle.

Ahora, Hejian Baohong Electrical Machinery Co., Ltd., cubre un área de 10000 metros cuadrados, taller de producción de 8000 metros cuadrados.El valor de la producción anual es de más de 10 millones de dólares en la actualidad, yse ha convertido en uno de los fabricantes de máquinas de enrejado más importantes de China.
