Datos del producto:
Pago y Envío Términos:
|
| Nombre de la máquina: | Conductor Stranding Machine del alambre de cobre | Número de modelo: | El número de unidades de producción es el siguiente: |
|---|---|---|---|
| Solicitud: | Fastidioso | Material: | Cobre, aluminio, acero, etc. |
| El lanzamiento en la orilla: | Paso-menos, ajustable | Código Hs: | 8479400000 |
| Periodo de garantía: | 1 año | Color de la máquina: | Como solicitud |
| Resaltar: | Máquina que trenza rígida de alta velocidad,Máquina que trenza rígida del alambre de cobre,1+6+12 Máquina de enlaces rígidos |
||
Máquina Trenzadora de Conductores de Cobre Rígida de Alta Velocidad 1+6+12
1. Aplicación
La máquina se utiliza principalmente para el trenzado y compactado de conductores de cobre o aluminio sectoriales o redondos, así como conductores sectoriales pre-espiralados, etc.Por ejemplo, AAC, AAAC, ACSR, conductores de cobre de 15 mm² a 1500 mm² de aluminio y cobre. También se utiliza para producir capas de blindaje de alambre de acero.
2. Componente principal
2.1 Desenrollador 1 juego
2.2 Trenzadora rígida cada bobina 1 juego
2.3 Portabobinas de compactado y ensamblaje 1 juego
2.4 Máquina de taping concéntrico 1 juego
2.5 Contador de metros 1 juego
2.6 Cabrestante 1 juego
2.7 Soporte de desplazamiento 1 juego
2.8 Enrollador tipo columna 1 juego
2.9 Gabinete de control eléctrico (gabinete principal y gabinete de operación) 1 juego cada uno
3. Características
3.1 Personalizamos esta máquina trenzadora tipo jaula de acuerdo con los requisitos del cliente.
3.2 Toda la estructura se mecanizará en el torno horizontal grande.
3.3 Alta eficiencia y velocidad. Velocidad máxima de la jaula 253 RPM. Velocidad de línea máxima 62.3 m / min.
3.4 Cabrestante de doble rueda con diseño inclinado adecuado para cargas de compactación pesadas.
3.5 Freno neumático tipo disco para la jaula.
3.6 PLC opcional.
4. Parámetros Técnicos
| Modelo (Máquina Trenzadora Rígida) | JLK-500 | JLK-630 | JLK-710/720 | |
| Diámetro del alambre individual | Cobre | φ1.5-5 mm | φ1.5-5 mm | φ1.5-5 mm |
| Aluminio | φ1.5-5 mm | φ1.5-5 mm | φ1.5-5 mm | |
| Diámetro exterior máximo del conductor trenzado | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Paso de trenzado | Jaula de trenzado de 6 bobinas | 40-719 mm | 51-896 mm | 54-963 mm |
| Jaula de trenzado de 12 bobinas | 40-719 mm | 51-896 mm | 54-963 mm | |
| Jaula de trenzado de 18 bobinas | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| Jaula de trenzado de 24 bobinas | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| Jaula de trenzado de 30 bobinas | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Velocidad de rotación | Jaula de trenzado de 6 bobinas | 230.6 r/min | 180.1 r/min | 150.6 r/min |
| Jaula de trenzado de 12 bobinas | 230.6 r/min | 180.1 r/min | 150.6 r/min | |
| Jaula de trenzado de 18 bobinas | 208.5 r/min | 155 r/min | 142.6 r/min | |
| Jaula de trenzado de 24 bobinas | 179 r/min | 130.1 r/min | 122.3 r/min | |
| Jaula de trenzado de 30 bobinas | 161.8 r/min | 115.9 r/min | 102.7 r/min | |
| Cabrestante | Diámetro de la rueda del cabrestante | 2000 mm | 2000 mm | 2000 mm |
| Fuerza máxima de arrastre | 30 T | 30 T | 40 T | |
| Dispositivo de pre-espiralado | Paso | 500-2500mm | 500-2500mm | 500-2500mm |
| Potencia del motor | 90-180 KW | 110-180 KW | 130-180 KW | |
| Tamaño de la bobina | 500*375*127 | 630*475*127 | 710*530*127 | |
| Bobina de desenrollado central | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Bobina de enrollado | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Velocidad lineal máxima de arrastre | 69 m/min | 69 m/min | 62 m/min | |
| Altura central | 1000 mm | 1100 mm | 1100 mm | |

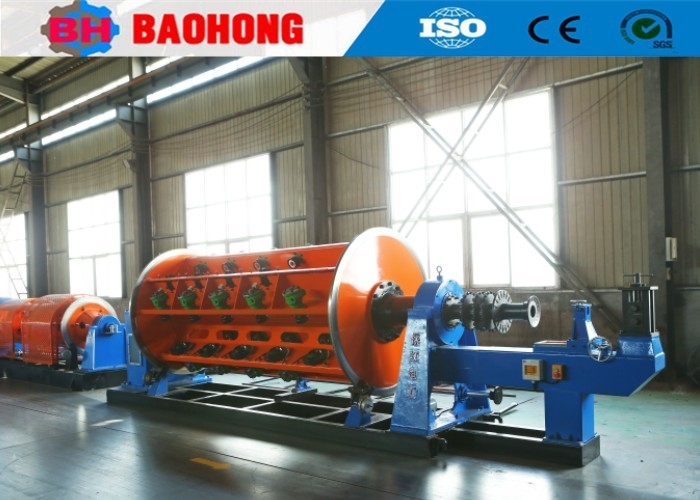

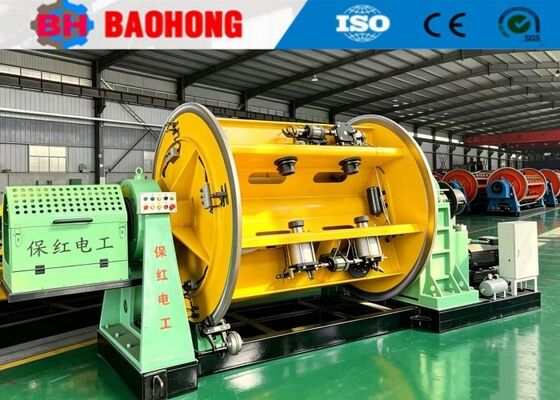

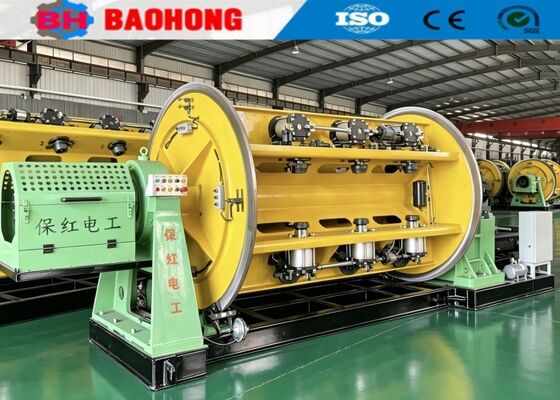

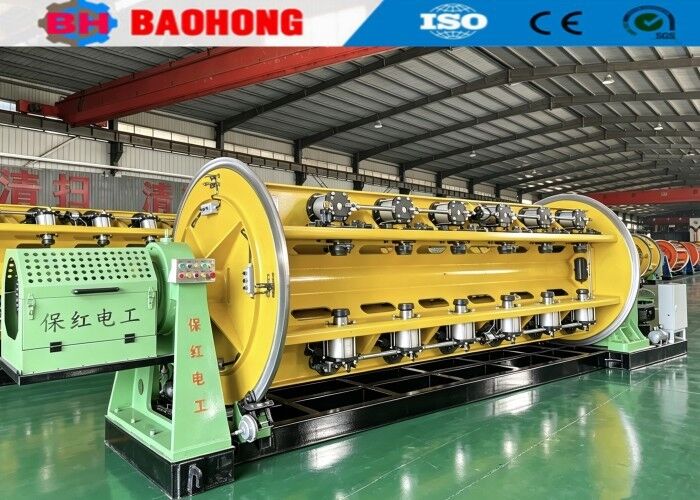

5. Fotos
6. Foto de embalaje
7. Introducción de nuestra fábrica y empresa
Hejian Baohong Electrical Machinery Co., Ltd. fue establecida en 2006. Nuestra empresa está ubicada en la Zona de Desarrollo Económico de la Ciudad de Hejian, Provincia de Hebei, y ha sido el mayor fabricante profesional de máquinas trenzadoras y de tendido de cables en el norte de China.
Desde 2006, confiando en el cuidado y apoyo de nuestros clientes, Baohong Machinery se ha dedicado a la investigación y desarrollo de máquinas trenzadoras y de tendido de cables y ha logrado grandes mejoras. Ahora nos hemos convertido en la única fábrica que puede desarrollar la producción de la serie de máquinas trenzadoras rígidas JLK para ser un procesamiento de línea de ensamblaje en China, y también hemos desarrollado de forma independiente las líneas de trenzado tipo arco JGB, las líneas de cableado tipo arco CGB y las líneas de tendido tipo cuna de alta velocidad CLY.
Ahora, Hejian Baohong Electrical Machinery Co., Ltd., cubre un área de 10000 metros cuadrados, taller de producción de 8000 metros cuadrados. Nuestra empresa cuenta con 60 empleados, incluyendo 10 personal de I+D. El valor de producción anual supera los 10 millones de dólares en la actualidad, y se ha convertido en uno de los fabricantes de máquinas trenzadoras más importantes de China.
