Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | 630 Tipo de marco rígido Strander con marco de servicio pesado: alta eficiencia y ahorro de energía | Material: | Steel/Cu/Al |
|---|---|---|---|
| Tamaños de las bobinas: | 500 / 630/700 | Pintura de equipos: | personalizado |
| Tiempo de garantía: | 1 año | Uso: | Fastidioso |
| Resaltar: | 630 máquina de fijar el hilo de un marco rígido,máquinas de enroscamiento rígido de trabajo pesado,El sistema de protección de la energía es el siguiente: |
||
Estructuradora rígida tipo bastidor 630 con bastidor de alta resistencia: alta eficiencia y ahorro de energía
1. Aplicación
Se utiliza principalmente para el trenzado y compactación de conductores de cobre y aluminio de sección, el trenzado, estirado y compactación de conductores redondos y de formas especiales, así como el trenzado de conductores de aluminio con núcleo de acero.
2. Componente principal
2.1 Soporte de desenrollado Φ1600 1 juego
2.2 Estructuradora 12B, 18B, 24B 1 juego cada una
2.3 Dispositivo de montaje de cables 3 juegos
2.4 Contador de metros 1 juego
2.5 Cabrestante de doble iniciativa Ø2000 1 juego
2.6 Soporte de recogida Ø2500 con desplazamiento 1 juego
2.7 Sistema de transmisión 1 juego
2.8 Sistema de control eléctrico 1 juego
2.9 Dispositivo de protección de seguridad (cubierta de seguridad eléctrica) 1 juego
2.10 Cubierta de seguridad del eje de tierra 1 juego
2.11 Esparcidor de carga de carretes 1 juego
2.12 Llave neumática 1 juego
3. Características
3.1 La señal de alarma de rotura de cable se transmite mediante impulsos, lo que puede obtener el 100% si se rompe algún cable.
3.2 Adopta un escritorio de operación con pantalla táctil tipo gabinete, que es conveniente para la operación y de forma hermosa.
3.3 Se utiliza un tubo cuadrado rectangular para el refuerzo de la estructuradora principal para evitar la vibración de la placa única.
3.4 El nuevo tensor de correa adopta una correa de fricción de alta resistencia al desgaste, lo que hace que el ajuste sea más conveniente y la vida útil más larga.
3.5 Los cables y los circuitos de aire dentro de la máquina están ocultos en el tubo cuadrado de la base para evitar daños y desorden.
3.6 Se agrega refuerzo al soporte frontal de la máquina principal para aumentar la estabilidad. La base de la matriz de alambre está conectada al soporte frontal de la máquina principal, lo que tiene una integración más fuerte y una mejor rigidez mecánica.
3.7 Los cabezales de los ejes delantero y trasero de la máquina principal están hechos de fundiciones de acero integradas para evitar grietas causadas por la soldadura.
3.8 Se aumenta el área de frenado de la máquina principal para mejorar el rendimiento de frenado.
3.9 Pulido de la superficie de la rueda del cabrestante.
4.Principales parámetros técnicos
| Modelo (Máquina de trenzado rígido) | JLK-630/6 | JLK-630/6＋12 | JLK-630/6＋12＋18＋24 | |
| Diámetro del cable individual | Cobre | φ1.5-5 mm | φ1.5-5 mm | φ1.5-5 mm |
| Aluminio | φ1.8-5 mm | φ1.8-5 mm | φ1.8-5 mm | |
| OD máximo del conductor trenzado | φ15 mm | φ25 mm | φ45 mm | |
| Paso de trenzado | Jaula de trenzado de 6 bobinas | 60-500 mm | 60-500 mm | 60-500 mm |
| Jaula de trenzado de 12 bobinas | 75-560 mm | 75-560 mm | ||
| Jaula de trenzado de 18 bobinas | 92-680 mm | |||
| Jaula de trenzado de 24 bobinas | 108-790 mm | |||
| Velocidad de rotación | Jaula de trenzado de 6 bobinas | 258 r/min | 258 r/min | 258 r/min |
| Jaula de trenzado de 12 bobinas | 236 r/min | 236 r/min | ||
| Jaula de trenzado de 18 bobinas | 202 r/min | |||
| Jaula de trenzado de 24 bobinas | 176 r/min | |||
| Cabrestante | Diámetro de la rueda del cabrestante | 1250 mm | 1600 mm | 2000 mm |
| Fuerza máxima de tracción | 8 T | 10 T | 15 T | |
| Bobina | PND630 | PND630 | PND630 | |
| Bobina de desenrollado central | PND630 | PND630 | PND630 | |
| Bobina de recogida | 1800 mm | 2500 mm | 2500 mm | |
| Velocidad lineal máxima de tracción | 35 m/min | 40 m/min | 50 m/min | |
| Altura central | 1000 mm | 1000 mm | 1000 mm | |

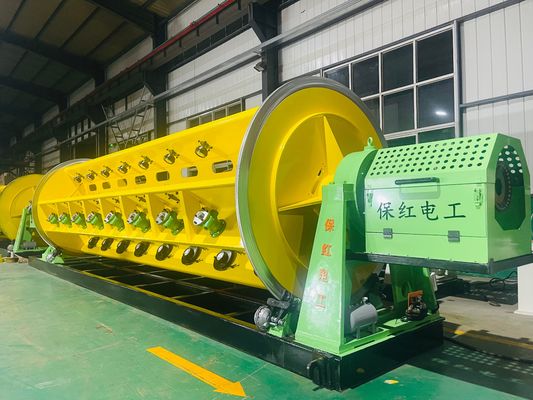

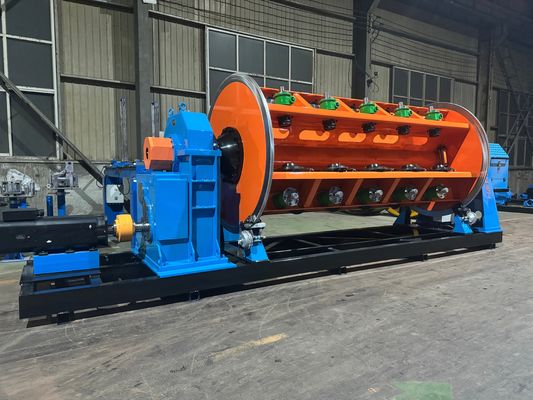

5.Fotos
6.Foto del embalaje
7.Nuestra fábrica e introducción
Hebei Baohong Electrical Machinery Co., Ltd. fue fundada el 1 de agosto de 2006. Ubicada en la zona industrial de la ciudad de Shawa, ciudad de Hebei, que se encuentra en el centro triangular de Beijing, Tianjin y Shijiazhuang, la empresa disfruta de un transporte conveniente y abundante hierro y acero recursos. Comenzando con la producción de productos de la serie de máquinas de trenzado, ha experimentado 18 años de desarrollo.
Al confiar plenamente en las ventajas del talento y la fortaleza técnica, la empresa investiga y desarrolla continuamente nuevas tecnologías y procesos, logrando un crecimiento constante y evolucionando gradualmente hacia una entidad económica integral con tecnología de fabricación avanzada, una fuerte capacidad de producción y redes de ventas que cubren todo el país y el extranjero.
La empresa cubre un área de fábrica de 30.000 metros cuadrados, con más de 100 empleados, incluidos 12 ingenieros mecánicos y eléctricos, y su equipo de procesamiento totaliza más de 60 millones de yuanes. Actualmente, a través de la introducción de equipos de procesamiento a gran escala y la investigación, desarrollo y mejora de procesos, la empresa se ha convertido en el único fabricante en China que produce unidades de la serie de máquinas de trenzado de jaula JLK en una línea de montaje.
