Datos del producto:
Pago y Envío Términos:
|
| Name: | 69m/Min Rigid Stranding Machine | Usage: | Wire stranding |
|---|---|---|---|
| Wire materials: | Copper, aluminum, steel, etc | Max. Haul-off Linear Speed: | 69m/min |
| PLC brand: | SIEMENS | Inverter brand: | DANFOSS |
| Bearing brand: | NSK | Machine color: | Optional |
| Resaltar: | 69m/Min Rigid Stranding Machine,Torcer la máquina que trenza rígida,Máquina que trenza rígida de condensación |
||
69m/min Máquina de fijación rígida de alambre de torsión de cable de fabricación de la máquina
La máquina de fijación rígida se utiliza para torcer y compactar los conductores redondos o de sector, así como para preespirar los conductores divididos.conductor de cobre de 15 mm cuadrados a 1500 mm cuadrados de aluminio y conductor de cobreTambién se utilizó para producir capas de blindaje de alambre de acero.
2.1 Desembolso
2.2 12B.18B.24B Freno rígido
2.3 Portador para matrices de compactación y montaje
2.4 Máquina de cinta de cinta concéntrica
2.5 Contador de metros
2.6 Capstan (con caja de cambios de 36 pasos)
2.7 El soporte de travesía
2.8 Tipo de columna de captación
2.9 Eje de transmisión
2.10 Gabinete de control eléctrico (gabinete principal y gabinete de control)
3. Características
3.1 Los tramos rígidos del marco están diseñados con 1+6+12+18+24+30+36 jaulas de bobina.
3.2 Bobina: 500 mm, 630 mm, 710 mm DIN 46397 Estándar / Modificado.
3.3 Máquina rígida para el enrollamiento de jaulas de tipo marco de trabajo pesado, las jaulas están apoyadas en rodamientos de rodillos autoalineables en ambos extremos.
3.4 Alta eficiencia y velocidad. velocidad máxima de la jaula 253 RPM. velocidad máxima de la línea 62,3 m / min.
4. Parámetros técnicos
| Modelo (máquina para fijación de hebras rígidas) | El JLK-500 | El JLK-630 | Se trata de un proyecto de ley de la Unión Europea. | |
| Diámetro del cable único | De cobre | φ1,5 a 5 mm | φ1,5 a 5 mm | φ1,5 a 5 mm |
| de aluminio | φ1,5 a 5 mm | φ1,5 a 5 mm | φ1,5 a 5 mm | |
| OD máximo del conductor enramado | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| El lanzamiento en la orilla | 6 Jaula para el encallamiento de los bobinos | 40 a 719 mm | De las partidas siguientes: | De 54 a 963 mm |
| 12 Jaula para el barranco de los bobinos | 40 a 719 mm | De las partidas siguientes: | De 54 a 963 mm | |
| 18 La jaula de los bobinos | 44-793 mm | Las demás: | de una longitud de más de 30 mm | |
| 24 La jaula de las mariposas | de una longitud superior a 50 mm | de una anchura superior o igual a 30 mm | De las partidas siguientes: | |
| 30 La jaula de las mariposas | de una longitud superior a 30 mm | de una longitud superior o igual a 15 mm | De las partidas siguientes: | |
| Velocidad de rotación | 6 Jaula para el encallamiento de los bobinos | 230.6 r/min | 180.1 r/min | 150.6 r/min |
| 12 Jaula para el barranco de los bobinos | 230.6 r/min | 180.1 r/min | 150.6 r/min | |
| 18 La jaula de los bobinos | 208.5 r/min | 155 r/min. | 142.6 r/min | |
| 24 La jaula de las mariposas | Se aplicarán las siguientes medidas: | 130.1 r/min | 122.3 r/min | |
| 30 La jaula de las mariposas | 161.8 r/min | 115.9 r/min | 102.7 r/min | |
| Capstán | Diámetro de la rueda de Capstan | Las demás medidas | Las demás medidas | Las demás medidas |
| Fuerza máxima de arranque | 30 T | 30 T | 40 T | |
| Dispositivo preespiral | El tono | Entre 500 y 2500 mm | Entre 500 y 2500 mm | Entre 500 y 2500 mm |
| Potencia del motor | 90 a 180 KW | 110-180 KW | Entre 130 y 180 kW | |
| Tamaño de la bobina | 500*375*127 | 630*475*127 | 710*530*127 | |
| El centro de pago Bobbin | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Bobbin de recogida | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Velocidad lineal máxima de arranque | Se trata de un sistema de control de la velocidad. | Se trata de un sistema de control de la velocidad. | 62 m/min. | |

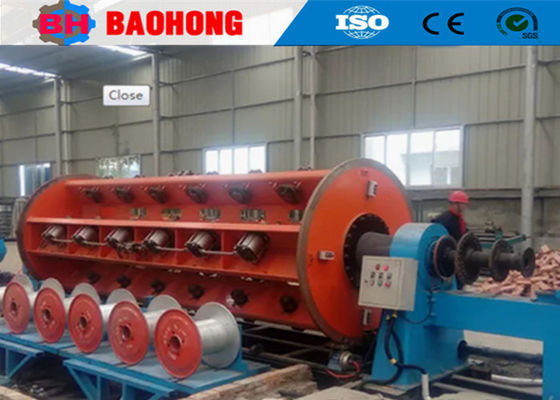

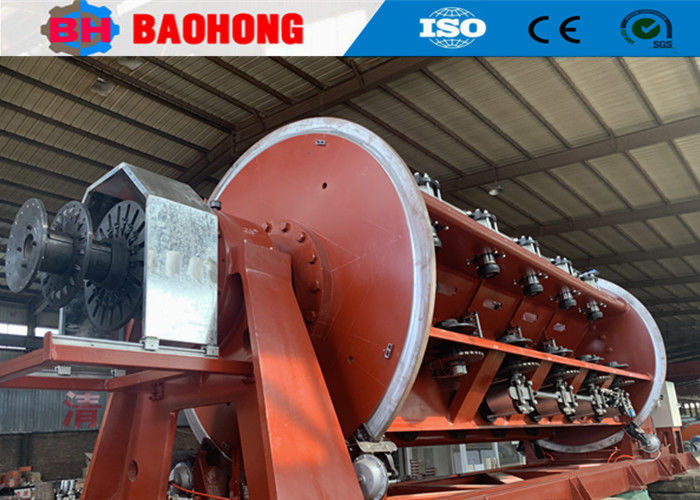

5. Las fotos
6Las fotos de empaque.
7. Nuestra fábrica y la compañía introducción
Hejian Baohong Electrical Machinery Co., Ltd. fue establecida en 2006.ha sido el mayor fabricante profesional de máquinas de fijación de alambre y máquinas de colocación en el norte de China.
Desde 2006, confiando en el cuidado y el apoyo de nuestros clientes,Baohong Machinery se ha dedicado a la investigación y desarrollo de la máquina de fijación de alambre y la máquina de colocación y ha hecho grandes mejorasAhora nos hemos convertido en la única fábrica que puede desarrollar la producción de la serie JLK de máquinas rígidas para ser una línea de montaje de procesamiento en China,y también hemos desarrollado de forma independiente las líneas JGB Bow skip stranding, las líneas de cableado tipo CGB Bow skip y las líneas de colocación tipo CLY High speed Cradle.
Ahora, Hejian Baohong Electrical Machinery Co., Ltd., cubre un área de 10000 metros cuadrados, taller de producción de 8000 metros cuadrados.El valor de la producción anual es de más de 10 millones de dólares en la actualidad, yse ha convertido en uno de los fabricantes de máquinas de enrejado más importantes de China.
