Datos del producto:
Pago y Envío Términos:
|
| Nombre del equipo: | Máquina de hilado de cables de marco rígido de servo para alambre de cobre | Material: | Cobre, aluminio, acero, etc. |
|---|---|---|---|
| Tipo: | El número de unidades de producción es el siguiente: | Adecuado para: | Varamiento |
| Período de garantía: | 1 año | Color del equipo: | personalizado |
| Resaltar: | servo-driven rigid stranding machine,copper wire stranding machine,rigid frame cable strander |
||

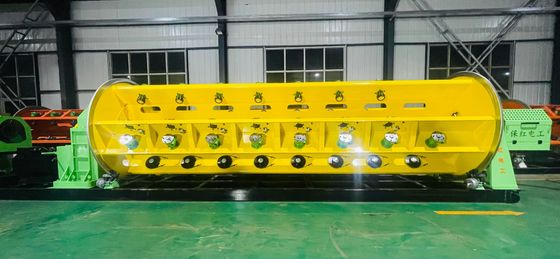

Máquina trenzadora de cables de bastidor rígido con servomotor para alambre de cobre
1. Aplicación
Se utiliza principalmente para el trenzado y compactación de conductores de cobre y aluminio sectoriales, el trenzado, estirado y compactación de conductores redondos y de forma especial, así como el trenzado de conductores de aluminio con núcleo de acero.
2. Componente principal
2.1 Soporte de desenrollado de Φ500 1 juego
2.2 Trenzadora 6B, 12B, 18B, 24B, 30B 1 juego cada una
2.3 Dispositivo de ensamblaje de alambre 5 juegos
2.4 Contador de metros 1 juego
2.5 Cabrestante doble de iniciativa de Ø2300 1 juego
2.6 Soporte de bobinado de Ø3150 con traversa 1 juego
2.7 Sistema de transmisión 1 juego
2.8 Sistema de control eléctrico 1 juego
2.9 Dispositivo de protección de seguridad (cubierta de seguridad eléctrica) 1 juego
2.10 Cubierta de seguridad del eje de tierra 1 juego
2.11 Separador de carga de carrete 1 juego
2.12 Llave neumática 1 juego
3. Características
3.1 La unidad está equipada con una Interfaz Humano-Máquina (HMI), donde se pueden mostrar y configurar varios parámetros operativos en tiempo real, garantizando intuición y conveniencia.
3.2 Los parámetros operativos, como la velocidad de rotación real de cada jaula de torsión y la velocidad lineal del dispositivo de tracción, se pueden mostrar de forma intuitiva.
3.3 La rueda medidora está recubierta de caucho y complementada con un dispositivo de presión neumático, lo que mejora eficazmente la precisión de la medición. Está conectada en red con el armario de control principal para realizar paradas de longitud fija.
3.4 La señal de alarma de rotura de alambre se transmite de forma inalámbrica, evitando eficazmente la confusión o el mal funcionamiento de las líneas de transmisión.
3.5 Adopta un escritorio de operación con pantalla táctil tipo armario, que es conveniente para la operación y de forma hermosa.
3.6 Se utiliza tubo cuadrado rectangular para el refuerzo de la trenzadora principal para evitar la vibración de la placa única.
3.7 El nuevo tensor de correa adopta una correa de fricción de alta resistencia al desgaste, lo que hace que el ajuste sea más conveniente y la vida útil sea más larga.
3.8 Los cables y los circuitos de aire dentro de la máquina están ocultos en el tubo cuadrado de la base para evitar daños y desorden.
3.9 Se añade refuerzo al soporte frontal de la máquina principal para aumentar la estabilidad. La base de la matriz de alambre está conectada al soporte frontal de la máquina principal, lo que tiene una mayor integración y una mejor rigidez mecánica.
3.10 Los cabezales de los ejes delantero y trasero de la máquina principal están hechos de fundiciones de acero integradas para evitar grietas causadas por soldadura.
Se aumenta el área de frenado de la máquina principal para mejorar el rendimiento de frenado.
3.11 Pulido de superficie de la rueda del cabrestante.
4. Parámetros técnicos
| Modelo (Máquina Trenzadora Rígida) | JLK-630/6 | JLK-630/6＋12 | JLK-630/6＋12＋18＋24 | |
| Diámetro del alambre individual | Cobre | φ1.5-5 mm | φ1.5-5 mm | φ1.5-5 mm |
| Aluminio | φ1.8-5 mm | φ1.8-5 mm | φ1.8-5 mm | |
| OD máximo del conductor trenzado | φ15 mm | φ25 mm | φ45 mm | |
| Paso de trenzado | Jaula de trenzado de 6 bobinas | 60-500 mm | 60-500 mm | 60-500 mm |
| Jaula de trenzado de 12 bobinas | 75-560 mm | 75-560 mm | ||
| Jaula de trenzado de 18 bobinas | 92-680 mm | |||
| Jaula de trenzado de 24 bobinas | 108-790 mm | |||
| Velocidad de rotación | Jaula de trenzado de 6 bobinas | 258 r/min | 258 r/min | 258 r/min |
| Jaula de trenzado de 12 bobinas | 236 r/min | 236 r/min | ||
| Jaula de trenzado de 18 bobinas | 202 r/min | |||
| Jaula de trenzado de 24 bobinas | 176 r/min | |||
| Cabrestante | Diámetro de la rueda del cabrestante | 1250 mm | 1600 mm | 2000 mm |
| Fuerza máxima de arrastre | 8 T | 10 T | 15 T | |
| Bobina | PND630 | PND630 | PND630 | |
| Bobina de desenrollado central | PND630 | PND630 | PND630 | |
| Bobina de bobinado | 1800mm | 2500mm | 2500mm | |
| Velocidad lineal máxima de arrastre | 35m/min | 40 m/min | 50 m/min | |
| Altura central | 1000 mm | 1000 mm | 1000 mm | |
5.Fotos
6. Fotos de embalaje

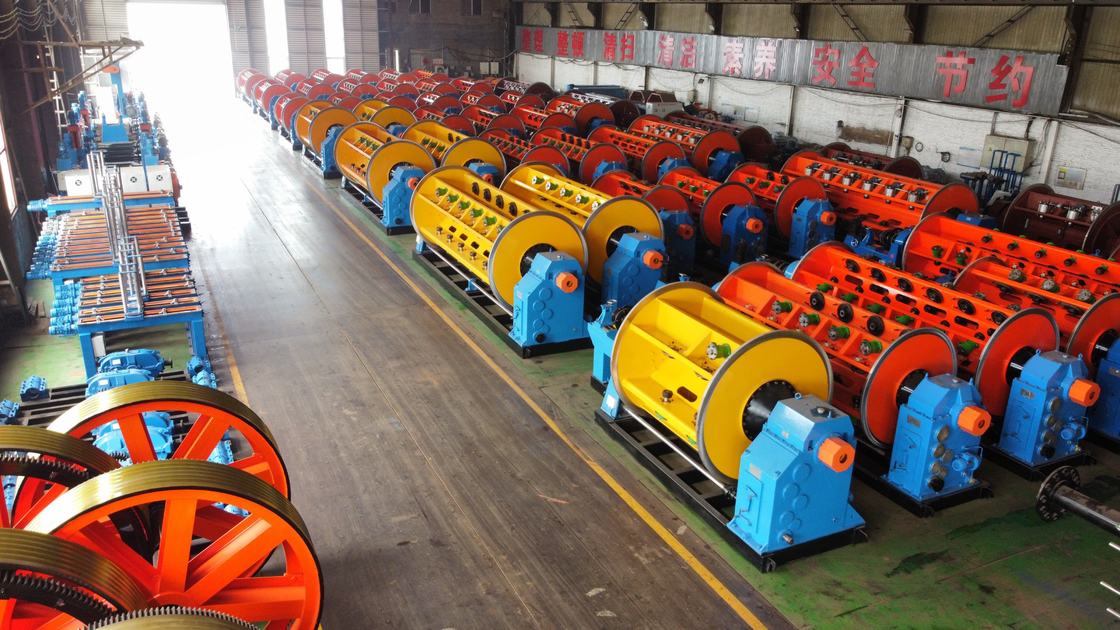

7. Introducción a nuestra fábrica y empresa
Hebei Baohong Electrical Machinery Co., Ltd. fue fundada el 1 de agosto de 2006. Ubicada en la zona industrial del municipio de Shawa, ciudad de Hebei, que se encuentra en el centro triangular de Beijing, Tianjin y Shijiazhuang, la empresa disfruta de un transporte conveniente y abundantes recursos de hierro y acero. Comenzando con la producción de productos de la serie de máquinas trenzadoras, ha pasado por 18 años de desarrollo.
Al depender completamente de las ventajas de talento y la fortaleza técnica, la empresa investiga y desarrolla continuamente nuevas tecnologías y procesos, logrando un crecimiento constante y evolucionando gradualmente hacia una entidad económica integral con tecnología de fabricación avanzada, fuerte capacidad de producción y redes de ventas que cubren todo el país y el extranjero.
La empresa cubre un área de fábrica de 30.000 metros cuadrados, con más de 100 empleados, incluyendo 12 ingenieros mecánicos y eléctricos, y su equipo de procesamiento totaliza más de 60 millones de yuanes. Actualmente, a través de la introducción de equipos de procesamiento a gran escala y la investigación, desarrollo y mejora de procesos, la empresa se ha convertido en el único fabricante en China que produce unidades de la serie de máquinas trenzadoras de jaula JLK en una línea de ensamblaje.
Persona de Contacto: Daisy
Teléfono: +8618256531268
