Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | Máquina que trenza rígida | Utilización: | Encallamiento |
|---|---|---|---|
| Trenzar los materiales: | Steel/Cu/Al | Condición: | Nuevo |
| Ventajas: | Fabricante directo | Válvula de tensión: | 380 V, 50 Hz, 3 fases/personalizado |
| OEM O NO: | Producción original | Color de la máquina: | No se puede optar |
| Resaltar: | strander rígido del marco,máquina de encalladura del cable de alambre |
||

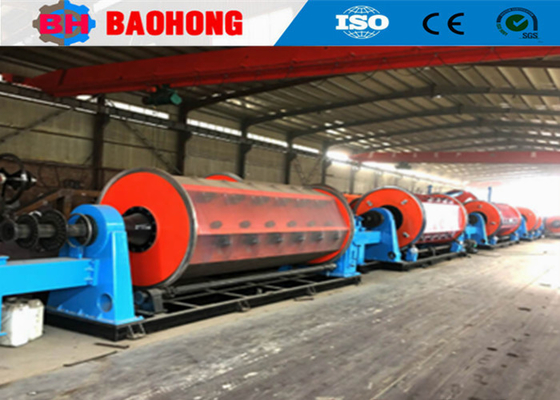

630/12+18+24 Máquina para fijar hebras rígidas, máquina para hacer cables de alambre
1. Uso de la máquina de fijación rígida
La máquina de fijación rígida se utiliza para torcer y compactar los conductores redondos o de sector, así como para preespirar los conductores divididos.conductor de cobre de 15 mm cuadrados a 1500 mm cuadrados de aluminio y conductor de cobreTambién se utilizó para producir capas de blindaje de alambre de acero.
La máquina de flexión grande se utiliza para doblar la placa de acero a la estructura del marco. Cuatro estructuras de marco comparten el círculo por igual, y se soldan juntas con los grandes discos en ambos lados.Además, todas las estructuras están soldadas al centro del tubo de pared gruesaToda la estructura es fuerte y hermosa.
Luego toda la estructura se mecanizará en el gran torno horizontal, que es lo suficientemente grande como para mecanizar cada pieza en un solo paso, sin cambiar un extremo al otro.Este proceso mantendrá la concentricidad de toda la estructura, prolongar la vida útil de los rodamientos en ambos extremos.
Este tornillo vertical de doble columna se utiliza para girar el disco grande de la máquina de colocación de tipo cuna y el capstan de la máquina de fijación.Esta máquina puede girar y pulir las ranuras para proteger el cable y mantener la misma fuerza de hual-off.
2. Parámetros técnicos
|
Modelo (máquina para fijación de hebras rígidas)
|
El JLK-500 | El JLK-630 | Se trata de un proyecto de ley de la Unión Europea. | |
| Diámetro del cable único | Cubiertas | φ1,5 a 5 mm | φ1,5 a 5 mm | φ1,5 a 5 mm |
| de aluminio | φ1,5 a 5 mm | φ1,5 a 5 mm | φ1,5 a 5 mm | |
|
OD máximo del conductor enramado
|
φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| El lanzamiento en la orilla | 6 Jaula para el encallamiento de los bobinos | 40 a 719 mm | De las partidas siguientes: | De 54 a 963 mm |
| 12 Jaula para el barranco de los bobinos | 40 a 719 mm | De las partidas siguientes: | De 54 a 963 mm | |
| 18 La jaula de los bobinos | 44-793 mm | Las demás: | de una longitud de más de 30 mm | |
| 24 La jaula de las mariposas | de una longitud superior a 50 mm | de una anchura superior o igual a 30 mm | De las partidas siguientes: | |
| 30 La jaula de las mariposas | de una longitud superior a 30 mm | de una longitud superior o igual a 15 mm | De las partidas siguientes: | |
| Velocidad de rotación | 6 Jaula para el encallamiento de los bobinos | 230.6 r/min | 180.1 r/min | 150.6 r/min |
| 12 Jaula para el barranco de los bobinos | 230.6 r/min | 180.1 r/min | 150.6 r/min | |
| 18 La jaula de los bobinos | 208.5 r/min | 155 r/min. | 142.6 r/min | |
| 24 La jaula de las mariposas | Se aplicarán las siguientes medidas: | 130.1 r/min | 122.3 r/min | |
| 30 La jaula de las mariposas | 161.8 r/min | 115.9 r/min | 102.7 r/min | |
| Capstán | Diámetro de la rueda de Capstan | Las demás medidas | Las demás medidas | Las demás medidas |
| Fuerza máxima de arranque | 30 T | 30 T | 40 T | |
| Dispositivo preespiral | El tono | Entre 500 y 2500 mm | Entre 500 y 2500 mm | Entre 500 y 2500 mm |
|
Potencia del motor
|
90 a 180 KW | 110-180 KW | Entre 130 y 180 kW | |
|
Tamaño de la bobina
|
500*375*127 | 630*475*127 | 710*530*127 | |
|
El centro de pago Bobbin
|
1600*800*80 | 1600*800*80 | 1600*800*80 | |
|
Bobbin de recogida
|
2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
|
Velocidad lineal máxima de arranque
|
Se trata de un sistema de control de la velocidad. | Se trata de un sistema de control de la velocidad. | 62 m/min. | |
|
Altura central
|
de una longitud igual o superior a 1000 mm | Cubierto | Cubierto | |
3. Las fotos
4Las fotos de empaque.
5. Nuestra fábrica y la compañía introducción
Hejian Baohong Electrical Machinery Co., Ltd fue establecida en 2006.ha sido el mayor fabricante profesional de máquinas de fijación de alambre y máquinas de colocación en el norte de China.
Desde 2006, confiando en el cuidado y el apoyo de nuestros clientes,Baohong Machinery se ha dedicado a la investigación y desarrollo de la máquina de fijación de alambre y la máquina de colocación y ha hecho grandes mejorasAhora nos hemos convertido en la única fábrica que puede desarrollar la producción de la serie JLK de máquinas rígidas para ser una línea de montaje de procesamiento en China,y también hemos desarrollado de forma independiente las líneas JGB Bow skip stranding, las líneas de cableado tipo CGB Bow skip y las líneas de colocación tipo CLY High speed Cradle.
Ahora, Hejian Baohong Electrical Machinery Co., Ltd., cubre un área de 10000 metros cuadrados, taller de producción de 8000 metros cuadrados.El valor de la producción anual es de más de 10 millones de dólares en la actualidad, y se ha convertido en uno de los más importantes fabricantes de maquinaria de enlaces en China.
