Datos del producto:
Pago y Envío Términos:
|
| Nombre: | Máquina rígida de tipo rígida con carga automática: fabricación de cables esencial | Material: | Acero/Cu/Al |
|---|---|---|---|
| Adecuado para: | trenzado de alambre | Tamaños del carrete: | 500/630/700 |
| Color del equipo: | personalizado | Período de garantía: | 1 año |
| Cargamento de la bobina: | Tipo inferior lateral | Tipo de transmisión: | motor independiente |
| Resaltar: | rigid stranding machine auto loading,cable manufacturing stranding machine,rigid type stranding machine |
||
Máquina de trenzado tipo rígido con carga automática – Esencial para la fabricación de cables
1. Aplicación
Se utiliza principalmente para el trenzado y compactación de conductores de sector de cobre y aluminio, el trenzado, estirado y compactación de conductores redondos y de forma especial, así como el trenzado de conductores de aluminio con núcleo de acero.
2. Componente principal
3. Características
3.1 La unidad está equipada con una interfaz hombre-máquina (HMI), donde se pueden mostrar y configurar varios parámetros operativos en tiempo real, garantizando la intuición y la comodidad.
3.2 Los parámetros operativos, como la velocidad de rotación real de cada jaula de trenzado y la velocidad lineal del dispositivo de tracción, se pueden mostrar de forma intuitiva.
3.3 La rueda medidora está recubierta de goma y complementada con un dispositivo de presión neumático, lo que mejora eficazmente la precisión de la medición. Está interconectada con el armario de control principal para realizar paradas de longitud fija.
3.4 La señal de alarma de rotura de alambre se transmite de forma inalámbrica, lo que puede obtener un 100% de fiabilidad en caso de rotura de cualquier alambre.
3.5 Se adopta un escritorio de operación con pantalla táctil tipo armario, que es conveniente para la operación y de forma hermosa.
3.6 Se utiliza un tubo cuadrado rectangular para el refuerzo de la trenzadora principal para evitar la vibración de la placa única.
3.7 El nuevo tensor de correa adopta una correa de fricción de alta resistencia al desgaste, lo que hace que el ajuste sea más conveniente y la vida útil sea más larga.
3.8 Los cables y los circuitos de aire dentro de la máquina están ocultos en el tubo cuadrado de la base para evitar daños y desorden.
3.9 Se añade refuerzo al soporte frontal de la máquina principal para aumentar la estabilidad. La base de la matriz de alambre está conectada al soporte frontal de la máquina principal, lo que tiene una mayor integración y una mejor rigidez mecánica.
3.10 Los cabezales de los ejes delantero y trasero de la máquina principal están hechos de fundiciones de acero integradas para evitar grietas causadas por soldadura.
3.11 Se aumenta el área de frenado de la máquina principal para mejorar el rendimiento de frenado.
3.12 Pulido de superficie de la rueda del cabrestante.
4.Parámetros técnicos principales
| Modelo (Máquina de trenzado rígido) | JLK-630/6 | JLK-630/6＋12 | JLK-630/6＋12＋18＋24 | |
| Diámetro del alambre individual | Cobre | φ1.5-5 mm | φ1.5-5 mm | φ1.5-5 mm |
| Aluminio | φ1.8-5 mm | φ1.8-5 mm | φ1.8-5 mm | |
| Diámetro máximo del conductor trenzado | φ15 mm | φ25 mm | φ45 mm | |
| Paso de trenzado | Jaula de trenzado de 6 bobinas | 60-500 mm | 60-500 mm | 60-500 mm |
| Jaula de trenzado de 12 bobinas | 75-560 mm | 75-560 mm | ||
| Jaula de trenzado de 18 bobinas | 92-680 mm | |||
| Jaula de trenzado de 24 bobinas | 108-790 mm | |||
| Velocidad de rotación | Jaula de trenzado de 6 bobinas | 258 r/min | 258 r/min | 258 r/min |
| Jaula de trenzado de 12 bobinas | 236 r/min | 236 r/min | ||
| Jaula de trenzado de 18 bobinas | 202 r/min | |||
| Jaula de trenzado de 24 bobinas | 176 r/min | |||
| Cabrestante | Diámetro de la rueda del cabrestante | 1250 mm | 1600 mm | 2000 mm |
| Fuerza máxima de arrastre | 8 T | 10 T | 15 T | |
| Bobina | PND630 | PND630 | PND630 | |
| Bobina de alimentación central | PND630 | PND630 | PND630 | |
| Bobina de recogida | 1800mm | 2500mm | 2500mm | |
| Velocidad lineal máxima de arrastre | 35m/min | 40 m/min | 50 m/min | |
| Altura central | 1000 mm | 1000 mm | 1000 mm | |

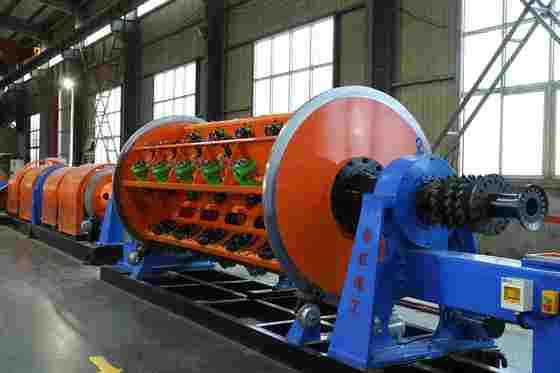

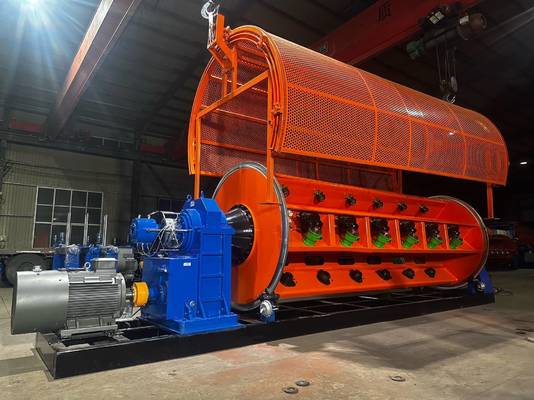

5.Fotos
6.Foto de embalaje
7.Nuestra fábrica e introducción
Hebei Baohong Electrical Machinery Co., Ltd. fue fundada el 1 de agosto de 2006. Ubicada en la zona industrial del municipio de Shawa, ciudad de Hebei, que se encuentra en el centro triangular de Beijing, Tianjin y Shijiazhuang, la empresa goza de transporte conveniente y abundantes recursos de hierro y acero. Comenzando con la producción de productos de la serie de máquinas de trenzado, ha pasado por 18 años de desarrollo.
Confiando plenamente en las ventajas de talento y la fortaleza técnica, la empresa investiga y desarrolla continuamente nuevas tecnologías y procesos, logrando un crecimiento constante y evolucionando gradualmente hacia una entidad económica integral con tecnología de fabricación avanzada, fuerte capacidad de producción y redes de ventas que cubren todo el país y el extranjero. La empresa cubre un área de fábrica de 30.000 metros cuadrados, con más de 100 empleados, incluyendo 12 ingenieros mecánicos y eléctricos, y su equipo de procesamiento totaliza más de 60 millones de yuanes. Actualmente, a través de la introducción de equipos de procesamiento a gran escala y la investigación, desarrollo y mejora de procesos, la empresa se ha convertido en el único fabricante en China que produce unidades de la serie de máquinas de trenzado de jaula JLK en una línea de montaje.
