Datos del producto:
Pago y Envío Términos:
|
| Nombre del equipo: | Máquina que trenza planetaria de ACSR | Tipo: | Forma del planeta |
|---|---|---|---|
| Tamaños de las bobinas: | 500.630 etc | Materiales: | Cables de cobre, al, acero |
| Conductor trenzado máximo OD (315): | φ14 milímetro | El lanzamiento en la orilla: | Paso-menos, ajustable |
| Periodo de garantía: | 12 meses | Color del equipo: | opcional |
| Solicitud: | Fastidioso | ||
| Resaltar: | Máquina que trenza planetaria de ACSR,Máquina de fijación planetaria de cable ACSR |
||

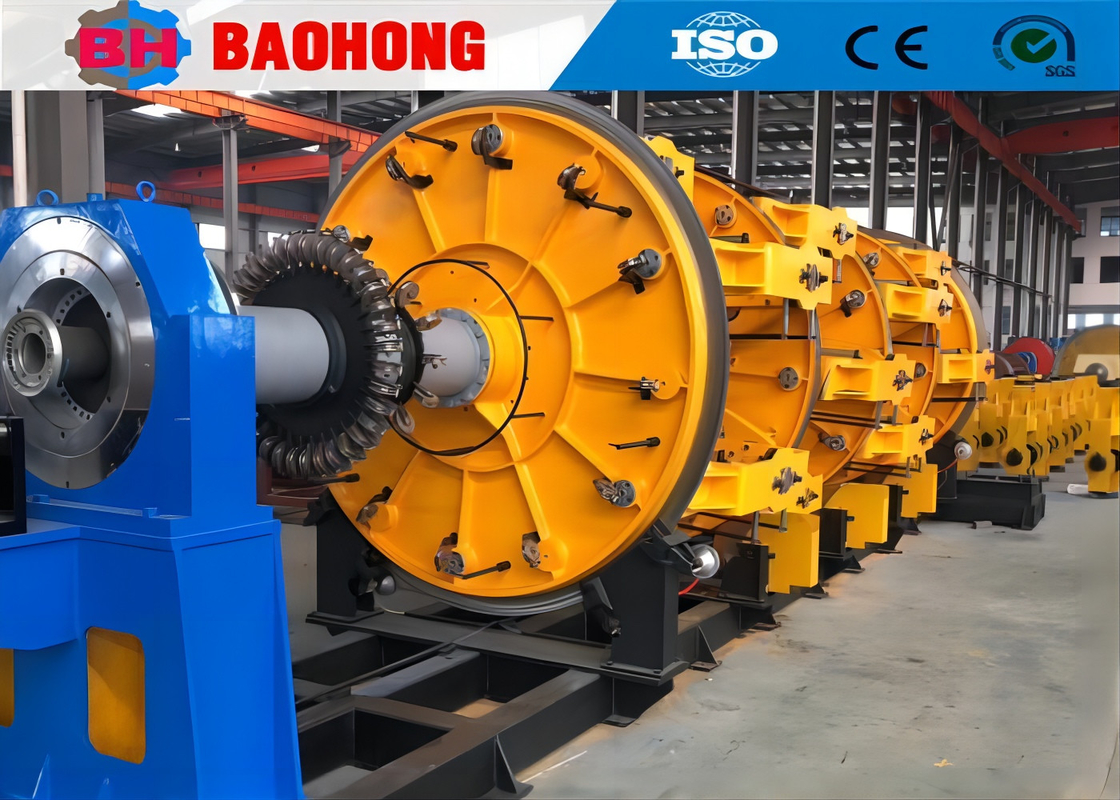

Máquina Planetaria de Trenzado de Cable de Aluminio y Cobre ACSR
1. Uso
Esta máquina se utiliza principalmente para el trenzado de torsión inversa de alambre de cobre y aluminio, alambre trenzado de aluminio con núcleo de acero y núcleo de alambre aislado.
El nuevo tensor de correa adopta un bloque de fricción de alta resistencia al desgaste, lo que hace que el ajuste sea más conveniente y la vida útil más larga.
2. Característica Principal
2.1. Método de torsión inversa: mecanismo planetario.
2.2. La jaula de torsión de espiga sin eje está equipada con un mecanismo de control de tensión por fricción.
2.3. Los ejes de transmisión conectan todas las partes de la máquina para mantener un paso de trenzado estable, que también puede ser seleccionado por sincronización de frecuencia para controlar la máquina.
2.4. Alta rigidez, alto rendimiento, alta velocidad y baja inercia.
2.5. Sistema de control PLC, operado en pantalla táctil.
3. Parámetros técnicos
| Modelo (Máquina de Trenzado Planetario) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diámetro de alambre individual | Cobre | φ1-1.6 mm | φ1-4 mm | φ1.2-5 mm | φ1.5-5 mm |
| Aluminio | φ1.2-2 mm | φ1.2-4 mm | φ1.4-5 mm | φ2.0-5 mm | |
| OD máximo del conductor trenzado | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Paso de Trenzado | Jaula de Trenzado de 6 Bobinas | 26-435 | 39-695 | 44-770 | 48-840 |
| Jaula de Trenzado de 12 Bobinas | 30-526 | 43-774 | 47-858 | 50-928 | |
| Jaula de Trenzado de 18 Bobinas | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| Jaula de Trenzado de 24 Bobinas | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Velocidad de Rotación | Jaula de Trenzado de 6 Bobinas | 218 r/min | 120 r/min | 106 r/min | 55 r/min |
| Jaula de Trenzado de 12 Bobinas | 118 r/min | 110 r/min | 97.5 r/min | 45 r/min | |
| Jaula de Trenzado de 18 Bobinas | 108 r/min | 100 r/min | 82.9 r/min | 35 r/min | |
| Jaula de Trenzado de 24 Bobinas | 98 r/min | 90 r/min | 74 r/min | 25 r/min | |
| Cabrestante | Diámetro de la Rueda del Cabrestante | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Fuerza Máxima de Arrastre | 2T | 5T | 10T | 15T | |
| Potencia del Motor | 18.5 KW | 22 KW | 37 KW | 55 KW | |
| Tamaño de Bobina | 315 mm | 400 mm | 500 mm | 630 mm | |
| Bobina de Alimentación Central | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Bobina de Recogida | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Velocidad Lineal Máxima de Arrastre | 25 m/min | 30 m/min | 34.7 m/min | 20 m/min | |
| Altura Central | 1000 mm | 1000 mm | 1000 mm |
1100 mm
|
|
4. Documentos adjuntos de entrega
4.1 Manual de Usuario 1 copia
4.2 Dibujo de cimentación 1 copia
4.3 Dibujo de apariencia 1 copia
4.4 Diagrama de instalación eléctrica 1 copia
4.5 Especificaciones AC/DC 1 copia
4.6 Diagrama de tendido de circuitos de aire, etc. 1 copia
5. Foto
6. Foto de embalaje
7. Nuestra fábrica e introducción
Hejian Baohong Electrical Machinery Co., Ltd. fue establecida en 2006. Nuestra empresa está ubicada en la Zona de Desarrollo Económico de la Ciudad de Hejian, Provincia de Hebei, y ha sido el mayor fabricante profesional de máquinas de trenzado y máquinas de tendido de cables en el norte de China.
Desde 2006, confiando en el cuidado y apoyo de nuestros clientes, Baohong Machinery se ha dedicado a la investigación y desarrollo de máquinas de trenzado y tendido de cables y ha realizado grandes mejoras. Ahora nos hemos convertido en la única fábrica que puede desarrollar la producción de la serie de máquinas de trenzado rígido JLK en una línea de procesamiento en China, y también hemos desarrollado de forma independiente las líneas de trenzado de arco skip JGB, las líneas de cableado tipo arco skip CGB y las líneas de tendido de alta velocidad tipo cuna CLY.
Ahora, Hejian Baohong Electrical Machinery Co., Ltd., cubre un área de 10000 metros cuadrados, taller de producción de 8000 metros cuadrados. Nuestra empresa cuenta con 60 empleados, incluyendo 10 personal de I+D. El valor de producción anual supera los 10 millones de dólares en la actualidad, y se ha convertido en uno de los fabricantes de máquinas de trenzado más importantes de China.
