Datos del producto:
Pago y Envío Términos:
|
| name: | Planetary Wire Cable Making Machine | Type: | Planetary type |
|---|---|---|---|
| Driven type: | Electric | Bobbins: | 315 400 500 630 800 1000 |
| Materials: | Steel | Equipment painting: | Cutomization |
| HS code: | 847940 | Guarantee time: | 12 Months |
| Resaltar: | strander planetario del cable,máquina de la fabricación de cables del alambre |
||
Máquina de fabricación de cables de alambre planetario CLY 1000/1250/1600 Ecológica
1. Uso
La máquina de ensamblaje de jaulas se utiliza para ensamblar alambre Cu Al, ACSR y alambres aislados con torsión inversa.La máquina de enroscamiento planetario también puede producir cables de capa de blindaje de alambre de acero o de capa de protección de Cu.
2Personajes principales
2.1Método de giro hacia atrás: Mecanismo de engranaje solar y planetario.
2.2La caja de torsión de dedos sin eje está equipada con un mecanismo de control de la tensión de fricción.
2.3.El eje de transmisión conecta todas las partes de la máquina para mantener un paso estable, y también se puede seleccionar la sincronización de frecuencia para controlar la máquina.
2.4La máquina se utiliza ampliamente y se maneja convenientemente con poco ruido.
3. Configuración
Pago, mainframes de sección de 6 carretes, sección de 12 carretes, sección de 18 carretes, 24 carretes y 30 carretes, soporte de dado, banda de recolección, unidad de blindaje, arranque, despegue, sistema impulsado y sistema eléctrico.
4. Parámetros técnicos
| Modelo (máquina de fijación planetaria) | Se trata de la JLY-315 | El JLY-400 | Se trata de la JLY-500. | Se trata de la siguiente: | |
| Diámetro del cable único | Cubiertas | φ1-1.6 mm | φ1-4 mm | φ1,2 a 5 mm | φ1,5 a 5 mm |
| de aluminio | φ1,2-2 mm | φ1,2-4 mm | φ1,4 a 5 mm | φ2,0 a 5 mm | |
| OD máximo del conductor enramado | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| El lanzamiento en la orilla | 6 Jaula para el encallamiento de los bobinos | 26 a 435 | 39 a 695 | 44 a 770 | 48 a 840 |
| 12 Jaula para el barranco de los bobinos | 30 a 526 | 43 a 774 | 47 a 858 | 50 a 928 | |
| 18 La jaula de los bobinos | 34 a 639 | 47 a 858 | 55 a 1001 | No incluye: | |
| 24 La jaula de las mariposas | 38 a 749 | 51 a 940 | Las demás: | Las demás | |
| Velocidad de giro | 6 Jaula para el encallamiento de los bobinos | Se aplicarán las siguientes medidas: | 120 r/min. | 10 r/min | 55 r/min |
| 12 Jaula para el barranco de los bobinos | Se aplicarán las siguientes medidas: | 110 r/min. | 97.5 r/min | 45 r/min. | |
| 18 La jaula de los bobinos | 108 r/min. | Se aplicarán las siguientes medidas: | 82.9 r/min | 35 r/min. | |
| 24 La jaula de las mariposas | Se aplicarán las siguientes medidas: | 90 r/min. | 74 r/min | 25 r/min | |
| Capstán | Diámetro de la rueda de Capstan | de una longitud igual o superior a 1000 mm | Las demás: | Las demás: | Las demás medidas |
| Fuerza máxima de arranque | 2T | 5T | 10T | 15T | |
| Potencia del motor | 18.5 KW | 22 KW | 37 KW | 55 kW | |
| Las mariposas | Con un diámetro de 30 mm | Cubiertas | 500 mm | 630 mm | |
| El centro de pago de Bobbin | Con un diámetro de 30 mm | Las demás: | Las demás: | Las demás: | |

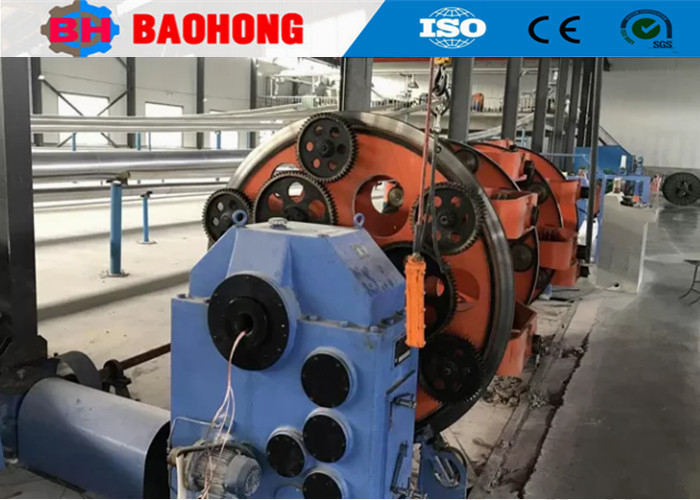

5. Foto
6Foto de embalaje.
7Nuestra fábrica y introducción
Hejian Baohong Electrical Machinery Co., Ltd fue establecida en 2006.ha sido el mayor fabricante profesional de máquinas de fijación de alambre y máquinas de colocación en el norte de China.
Desde 2006, confiando en el cuidado y el apoyo de nuestros clientes,Baohong Machinery se ha dedicado a la investigación y desarrollo de la máquina de fijación de alambre y la máquina de colocación y ha hecho grandes mejorasAhora nos hemos convertido en la única fábrica que puede desarrollar la producción de la serie JLK de máquinas rígidas para ser una línea de montaje de procesamiento en China,y también hemos desarrollado de forma independiente las líneas JGB Bow skip stranding, las líneas de cableado tipo CGB Bow skip y las líneas de colocación tipo CLY High speed Cradle.
Ahora, Hejian Baohong Electrical Machinery Co., LTD., cubre un área de 10,000 metros cuadrados, taller de producción de 8,000 metros cuadrados.Nuestra empresa cuenta con 60 empleados, incluyendo 10 empleados de I+D.Con una producción anual de más de 10 millones de dólares estadounidenses, la empresa se ha convertido en uno de los fabricantes de hebras más importantes de China.
Persona de Contacto: Daisy
Teléfono: +8618256531268
