Datos del producto:
Pago y Envío Términos:
|
| Nombre: | Tipo de marco rígido máquina de encalladura del cable | Utilización: | El cableado |
|---|---|---|---|
| tamaño: | 500/630/710/720 | El material: | Cables de cobre, aluminio y acero |
| Marca del PLC: | Las empresas Siemens | Max. Recorrido-apagado Force: | 30t |
| Color de la máquina: | A petición | Tiempo de garantía: | 12 meses de garantía |
| Resaltar: | Tipo de marco máquina de encalladura del cable,Máquina de encalladura de aluminio del cable de alambre,máquina de encalladura del cable del carrete de 630m m |
||

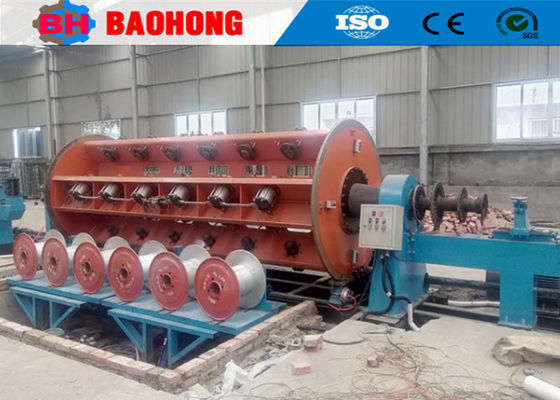

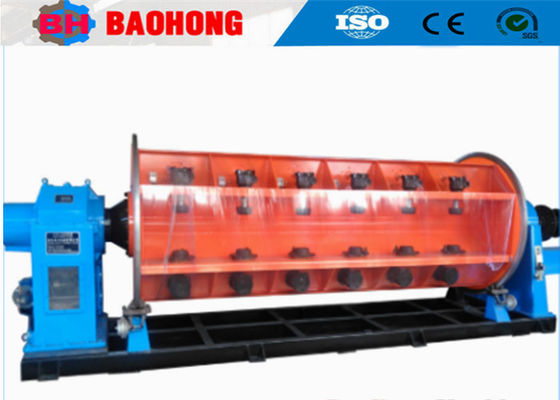

Máquina para fijar cables de tipo de marco rígido para alambre de aluminio
1Aplicación
La máquina es adecuada para el ensamblaje de longitud larga y sección desnuda de cobre de aluminio, aleación de aluminio, alambre de aluminio de acero de cable de refuerzo para producir los siguientes cables de alimentación,Conductores en forma de sectorTodo está compactado.
2Componentes principales
2.1 Desembolso 1 conjunto
2.2 Freno rígido en cada carrete 1 juego
2.3 Contenedor para matrices de compactación y montaje 1 conjunto
2.4 Dispositivo de pretorsión y compactación 1 conjunto
2.5 Contador de metros 1 conjunto
2.6 Capstan 1 juego
2.7 Parque de cruce 1 conjunto
2.8 Tipo de columna de captación 1 conjunto
2.9 El gabinete principal y el gabinete de operación 1 conjunto cada uno
3. Características
3.1 Transmisión por eje separado motor / tierra.
3.2 Toda la estructura se mecanizará en el gran torno horizontal.
3.3 Bobina: 500 mm, 630 mm, 710 mm DIN 46397 Estándar / Modificado.
3.4 Puede estimar con precisión la señal de rotura de cualquier bobina en cada jaula de fijación utilizando el escaneo cuantitativo digital y puede mostrar la posición de rotura en la pantalla táctil.
4. Parámetros técnicos
| Modelo (máquina para fijación de hebras rígidas) | El JLK-500 | El JLK-630 | Se trata de un proyecto de ley de la Unión Europea. | |
| Diámetro del cable único | De cobre | φ1,5 a 5 mm | φ1,5 a 5 mm | φ1,5 a 5 mm |
| de aluminio | φ1,5 a 5 mm | φ1,5 a 5 mm | φ1,5 a 5 mm | |
| OD máximo del conductor enramado | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| El lanzamiento en la orilla | 6 Jaula para el encallamiento de los bobinos | 40 a 719 mm | De las partidas siguientes: | De 54 a 963 mm |
| 12 Jaula para el barranco de los bobinos | 40 a 719 mm | De las partidas siguientes: | De 54 a 963 mm | |
| 18 La jaula de los bobinos | 44-793 mm | Las demás: | de una longitud de más de 30 mm | |
| 24 La jaula de las mariposas | de una longitud superior a 50 mm | de una anchura superior o igual a 30 mm | De las partidas siguientes: | |
| 30 La jaula de las mariposas | de una longitud superior a 30 mm | de una longitud superior o igual a 15 mm | De las partidas siguientes: | |
| Velocidad de rotación | 6 Jaula para el encallamiento de los bobinos | 230.6 r/min | 180.1 r/min | 150.6 r/min |
| 12 Jaula para el barranco de los bobinos | 230.6 r/min | 180.1 r/min | 150.6 r/min | |
| 18 La jaula de los bobinos | 208.5 r/min | 155 r/min. | 142.6 r/min | |
| 24 La jaula de las mariposas | Se aplicarán las siguientes medidas: | 130.1 r/min | 122.3 r/min | |
| 30 La jaula de las mariposas | 161.8 r/min | 115.9 r/min | 102.7 r/min | |
| Capstán | Diámetro de la rueda de Capstan | Las demás medidas | Las demás medidas | Las demás medidas |
| Fuerza máxima de arranque | 30 T | 30 T | 40 T | |
| Dispositivo preespiral | El tono | Entre 500 y 2500 mm | Entre 500 y 2500 mm | Entre 500 y 2500 mm |
| Potencia del motor | 90 a 180 KW | 110-180 KW | Entre 130 y 180 kW | |
| Tamaño de la bobina | 500*375*127 | 630*475*127 | 710*530*127 | |
| El centro de pago Bobbin | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Bobbin de recogida | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Velocidad lineal máxima de arranque | Se trata de un sistema de control de la velocidad. | Se trata de un sistema de control de la velocidad. | 62 m/min. | |
| Altura central | de una longitud igual o superior a 1000 mm | Cubierto | Cubierto | |
5. Las fotos
6Foto de embalaje.
7. Nuestra fábrica y la compañía introducción
Hejian Baohong Electrical Machinery Co., Ltd. fue establecida en 2006.ha sido el mayor fabricante profesional de máquinas de fijación de alambre y máquinas de colocación en el norte de China.
Desde 2006, confiando en el cuidado y el apoyo de nuestros clientes,Baohong Machinery se ha dedicado a la investigación y desarrollo de la máquina de fijación de alambre y la máquina de colocación y ha hecho grandes mejorasAhora nos hemos convertido en la única fábrica que puede desarrollar la producción de la serie JLK de máquinas rígidas para ser una línea de montaje de procesamiento en China,y también hemos desarrollado de forma independiente las líneas JGB Bow skip stranding, las líneas de cableado tipo CGB Bow skip y las líneas de colocación tipo CLY High speed Cradle.
Ahora, Hejian Baohong Electrical Machinery Co., Ltd., cubre un área de 10000 metros cuadrados, taller de producción de 8000 metros cuadrados.El valor de la producción anual es de más de 10 millones de dólares en la actualidad, y se ha convertido en uno de los más importantes fabricantes de maquinaria de enlaces en China.
