Datos del producto:
Pago y Envío Términos:
|
| Nombre del equipo: | AAC ACSR Máquina silenciosa de enrejado rígido | Adecuado para: | trenzado de alambre |
|---|---|---|---|
| Tamaños de las bobinas: | 500/630/710 | Materiales: | Alambre de acero, de cobre, de aluminio |
| Período de garantía: | 1 año | Código HS: | 8479400000 |
| Max. Pulling Force: | 30 t | Color del equipo: | Opcional |
| Resaltar: | Máquina que trenza rígida silenciosa,Máquina que trenza rígida de ACSR,máquina que trenza rígida 240Sqmm |
||

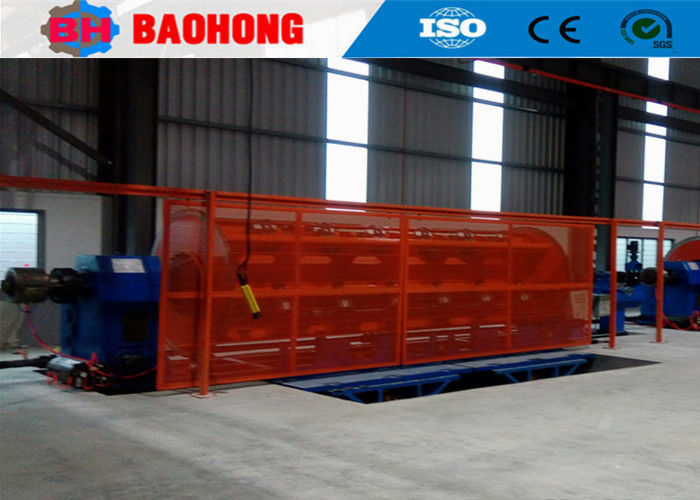

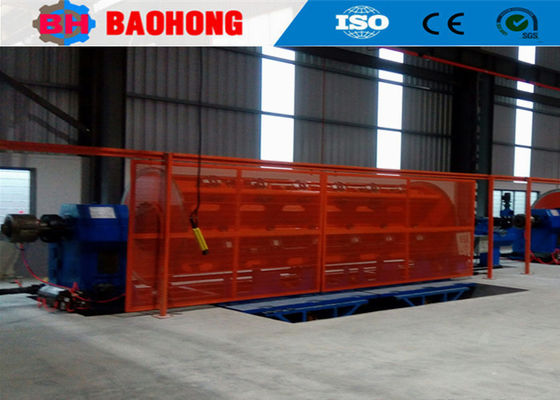

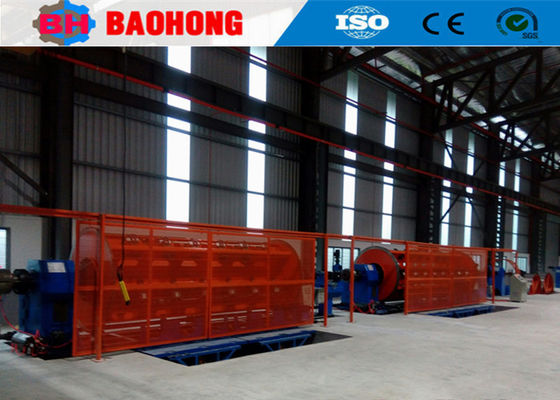

Máquina de trenzado rígido silencioso AAC ACSR de 240 mm² con bobina de 630 mm
1. Aplicación
La máquina es adecuada para trenzar en longitudes largas y secciones de aluminio desnudo, cobre, aleación de aluminio, alambres de acero de refuerzo de aluminio para producir los siguientes cables de energía, conductores de forma sectorial, compactados redondos.
2. Componente principal
2.1 Desenrollador 1 juego
2.2 Trenzadora rígida por bobina 1 juego
2.3 Portamatriz de compactación y ensamblaje 1 juego
2.4 Máquina de entubado concéntrico 1 juego
2.5 Contador de metros 1 juego
2.6 Cabrestante 1 juego
2.7 Soporte de desplazamiento 1 juego
2.8 Enrollador tipo columna 1 juego
2.9 Gabinete de control eléctrico (gabinete principal y gabinete de operación) 1 juego cada uno
3. Características
3.1 Personalizamos esta máquina de trenzado tipo rígido de acuerdo con los requisitos del cliente.
3.2 Toda la estructura se mecanizará en el torno horizontal grande.
3.3 Bobinas: 500 mm, 630 mm, 710 mm DIN 46397 Estándar / Modificado.
3.4 Cabrestante de doble rueda con diseño inclinado adecuado para cargas de compactación pesadas.
3.5 Freno neumático tipo disco para la jaula de trenzado.
3.6 PLC equipado, opcional.
4. Parámetros técnicos
| Modelo (Máquina de trenzado rígido) | JLK-500 | JLK-630 | JLK-710/720 | |
| Diámetro del alambre individual | Cobre | φ1.5-5 mm | φ1.5-5 mm | φ1.5-5 mm |
| Aluminio | φ1.5-5 mm | φ1.5-5 mm | φ1.5-5 mm | |
| Diámetro exterior máximo del conductor trenzado | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Paso de trenzado | Jaula de trenzado de 6 bobinas | 40-719 mm | 51-896 mm | 54-963 mm |
| Jaula de trenzado de 12 bobinas | 40-719 mm | 51-896 mm | 54-963 mm | |
| Jaula de trenzado de 18 bobinas | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| Jaula de trenzado de 24 bobinas | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| Jaula de trenzado de 30 bobinas | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Velocidad de rotación | Jaula de trenzado de 6 bobinas | 230.6 r/min | 180.1 r/min | 150.6 r/min |
| Jaula de trenzado de 12 bobinas | 230.6 r/min | 180.1 r/min | 150.6 r/min | |
| Jaula de trenzado de 18 bobinas | 208.5 r/min | 155 r/min | 142.6 r/min | |
| Jaula de trenzado de 24 bobinas | 179 r/min | 130.1 r/min | 122.3 r/min | |
| Jaula de trenzado de 30 bobinas | 161.8 r/min | 115.9 r/min | 102.7 r/min | |
| Cabrestante | Diámetro de la rueda del cabrestante | 2000 mm | 2000 mm | 2000 mm |
| Fuerza máxima de arrastre | 30 T | 30 T | 40 T | |
| Dispositivo de preespiral | Paso | 500-2500mm | 500-2500mm | 500-2500mm |
| Potencia del motor | 90-180 KW | 110-180 KW | 130-180 KW | |
| Tamaño de la bobina | 500*375*127 | 630*475*127 | 710*530*127 | |
| Bobina de alimentación central | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Bobina de enrollado | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Velocidad lineal máxima de arrastre | 69 m/min | 69 m/min | 62 m/min | |
| Altura central | 1000 mm | 1100 mm | 1100 mm | |
6. Foto de embalaje
7. Introducción a nuestra fábrica y empresa
Hejian Baohong Electrical Machinery Co., Ltd. fue establecida en 2006. Nuestra empresa está ubicada en la Zona de Desarrollo Económico de la Ciudad de Hejian, Provincia de Hebei, y ha sido el mayor fabricante profesional de máquinas de trenzado y máquinas de tendido de cables en el norte de China.
Desde 2006, confiando en el cuidado y apoyo de nuestros clientes, Baohong Machinery se ha dedicado a la investigación y desarrollo de máquinas de trenzado y máquinas de tendido de cables y ha logrado grandes mejoras. Ahora nos hemos convertido en la única fábrica que puede desarrollar la producción de la serie de máquinas de trenzado rígido JLK para ser un procesamiento de línea de ensamblaje en China, y también hemos desarrollado de forma independiente las líneas de trenzado de salto de arco JGB, las líneas de cableado de tipo salto de arco CGB y las líneas de tendido de tipo cuna de alta velocidad CLY.
Ahora, Hejian Baohong Electrical Machinery Co., Ltd., cubre un área de 10000 metros cuadrados, taller de producción de 8000 metros cuadrados. Nuestra empresa cuenta con 60 empleados, incluyendo 10 personal de I+D. El valor de producción anual supera los 10 millones de dólares en la actualidad, y se ha convertido en uno de los fabricantes de máquinas de trenzado más importantes de China.
