Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | Máquina que trenza planetaria con la torsión trasera | Condición: | Nuevo |
|---|---|---|---|
| Forma de las piezas: | Forma del planeta | Tamaños del carrete: | 500 |
| El material: | acero | Color de la máquina: | A petición |
| Altura del centro: | de una longitud igual o superior a 1000 mm | Tiempo de garantía: | garantía de un año |
| Resaltar: | Telegrafíe la colocación de la máquina que trenza planetaria,Máquina que trenza planetaria de acero,Máquina que trenza planetaria de la torsión trasera |
||

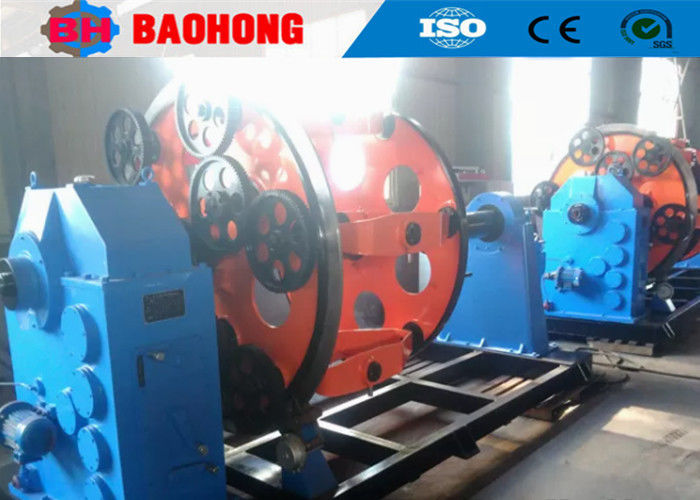

Máquina de fijación planetaria de acero bobbin de 500 mm con torsión posterior.
1. Uso
La máquina se utiliza para fijar cables de Cu, Al, ACSR y cables aislados con torsión posterior.
2Personajes principales
2.1Las bobinas de las jaulas pueden cargarse y descargarse de forma individual o de forma integral, y en este último caso se ofrecen tres opciones: carga de fondo, carga de arriba y carga lateral.
2.2Las bobinas en la jaula se sujetan neumáticamente o a mano, en este último caso, las bobinas se sujetan girando los engranajes de gusano o las ruedas manuales.El bloqueo mecánico de la caja de seguridad está previsto para cada sistema..
2.3Para la tensión de fuerza aérea, la tensión de pago se mantiene constante desde la bobina completa hasta la superficial bajo el sistema de control eléctrico.
3. Configuración
Pago, mainframes de sección de 6 carretes, sección de 12 carretes, 18 carretes, 24 carretes y 30 carretes, soporte de dado, cinta de recolección, unidad de blindaje, arranque, despegue, sistema impulsado y sistema eléctrico.
4. Parámetros técnicos
| Modelo (máquina de fijación planetaria) | Se trata de la JLY-315 | El JLY-400 | Se trata de la JLY-500. | Se trata de la siguiente: | |
| Diámetro del cable único | Cubiertas | φ1-1.6 mm | φ1-4 mm | φ1,2 a 5 mm | φ1,5 a 5 mm |
| de aluminio | φ1,2-2 mm | φ1,2-4 mm | φ1,4 a 5 mm | φ2,0 a 5 mm | |
| OD máximo del conductor enramado | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| El lanzamiento en la orilla | 6 Jaula para el encallamiento de los bobinos | 26 a 435 | 39 a 695 | 44 a 770 | 48 a 840 |
| 12 Jaula para el barranco de los bobinos | 30 a 526 | 43 a 774 | 47 a 858 | 50 a 928 | |
| 18 La jaula de los bobinos | 34 a 639 | 47 a 858 | 55 a 1001 | No incluye: | |
| 24 La jaula de las mariposas | 38 a 749 | 51 a 940 | Las demás: | Las demás | |
| Velocidad de rotación | 6 Jaula para el encallamiento de los bobinos | Se aplicarán las siguientes medidas: | 120 r/min. | 10 r/min | 55 r/min |
| 12 Jaula para el barranco de los bobinos | Se aplicarán las siguientes medidas: | 110 r/min. | 97.5 r/min | 45 r/min. | |
| 18 La jaula de los bobinos | 108 r/min. | Se aplicarán las siguientes medidas: | 82.9 r/min | 35 r/min. | |
| 24 La jaula de las mariposas | Se aplicarán las siguientes medidas: | 90 r/min. | 74 r/min | 25 r/min | |
| Capstán | Diámetro de la rueda de Capstan | de una longitud igual o superior a 1000 mm | Las demás: | Las demás: | Las demás medidas |
| Fuerza máxima de arranque | 2T | 5T | 10T | 15T | |
| Potencia del motor | 18.5 KW | 22 KW | 37 KW | 55 kW | |
| Tamaño de la bobina | Con un diámetro de 30 mm | Cubiertas | 500 mm | 630 mm | |
| El centro de pago Bobbin | Con un diámetro de 30 mm | Las demás: | Las demás: | Las demás: | |
| Bobbin de recogida | Las demás: | Las demás medidas | Las demás medidas | 2500 mm | |
| Velocidad lineal máxima de arranque | Se aplican las siguientes medidas: | 30 m/min. | 34.7 m/min | 20 m/min. | |
| Altura central | de una longitud igual o superior a 1000 mm | de una longitud igual o superior a 1000 mm | de una longitud igual o superior a 1000 mm | Cubierto | |
5. Foto
6Foto de embalaje.
7Nuestra fábrica y introducción
Hejian Baohong Electrical Machinery Co., Ltd. fue fundada en 2006.ha sido el mayor fabricante profesional de máquinas de fijación de alambre y máquinas de colocación en el norte de China.
Desde 2006, confiando en el cuidado y el apoyo de nuestros clientes,Baohong Machinery se ha dedicado a la investigación y desarrollo de la máquina de fijación de alambre y la máquina de colocación y ha hecho grandes mejorasAhora nos hemos convertido en la única fábrica que puede desarrollar la producción de la serie JLK de máquinas rígidas para ser una línea de montaje de procesamiento en China,y también hemos desarrollado de forma independiente las líneas JGB Bow skip stranding, las líneas de cableado tipo CGB Bow skip y las líneas de colocación tipo CLY High speed Cradle.
Ahora, Hejian Baohong Electrical Machinery Co., Ltd., cubre un área de 10000 metros cuadrados, taller de producción de 8000 metros cuadrados.El valor de la producción anual es de más de 10 millones de dólares en la actualidad, y se ha convertido en uno de los más importantes fabricantes de maquinaria de rayo en China.
