Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | Máquina que trenza rígida completamente auto | Especificaciones del carrete: | 500/630/710 |
|---|---|---|---|
| Aplicable a: | Encalladura del cable y del conductor de transmisión, | Método de carga: | Lado de cargamento por la base |
| El lanzamiento en la orilla: | Paso-menos, ajustable | Marca: | BH |
| Color de la máquina: | Según la solicitud del cliente | ||
| Resaltar: | máquina de encalladura rígida del marco,máquina de encalladura del cable de alambre |
||
Máquina de cableado rígido totalmente automática, máquina para la fabricación de cables eléctricos
1. Aplicación
La máquina se utiliza principalmente para el cableado y compactación de conductores de cobre o aluminio de sector o redondos, así como para conductores de sector pre-espiral, etc.Sistema de control electrónico separado, el sistema hidráulico controla la elevación y el descenso del soporte.
2. Componente principal
2.1 Desbobinador (tipo eje + tipo fijo)
2.2 Jaula de cableado rígido
2.3 Porta-matriz de compactación y montaje
2.4 Máquina de encintado concéntrico
2.6 Cabrestante (con caja de cambios de 36 pasos)
2.7 Soporte de desplazamiento
2.8 Recogedor tipo columna
2.9 Motor + reductor de velocidad
2.10 Eje de transmisión
2.11 Armario de control eléctrico (armario principal y armario de operación)
3. Características
3.1 Personalizamos esta máquina de cableado tipo jaula de acuerdo con los requisitos de los clientes.
3.2 La carga y descarga son de posicionamiento automático, lo cual es una operación muy sencilla.
3.3 Carga del grupo de bobinas utilizando el tipo hidráulico de suelo. Los cargadores laterales de carro también son opcionales.
3.4 El sistema de posicionamiento lento asegura el ángulo preciso de carga y descarga.
3.5 Freno neumático tipo disco para la jaula.
3.6 PLC Equipado, opcional.
4. Datos técnicos
| Modelo (Máquina de cableado rígido) | JLK-500 | JLK-630 | JLK-710/720 | |
| Diámetro del cable individual | Cobre | φ1.5-5 mm | φ1.5-5 mm | φ1.5-5 mm |
| Aluminio | φ1.5-5 mm | φ1.5-5 mm | φ1.5-5 mm | |
| OD máximo del conductor cableado | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Paso de cableado | Jaula de cableado de 6 bobinas | 40-719 mm | 51-896 mm | 54-963 mm |
| Jaula de cableado de 12 bobinas | 40-719 mm | 51-896 mm | 54-963 mm | |
| Jaula de cableado de 18 bobinas | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| Jaula de cableado de 24 bobinas | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| Jaula de cableado de 30 bobinas | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Velocidad de rotación | Jaula de cableado de 6 bobinas | 230.6 r/min | 180.1 r/min | 150.6 r/min |
| Jaula de cableado de 12 bobinas | 230.6 r/min | 180.1 r/min | 150.6 r/min | |
| Jaula de cableado de 18 bobinas | 208.5 r/min | 155 r/min | 142.6 r/min | |
| Jaula de cableado de 24 bobinas | 179 r/min | 130.1 r/min | 122.3 r/min | |
| Jaula de cableado de 30 bobinas | 161.8 r/min | 115.9 r/min | 102.7 r/min | |
| Cabrestante | Diámetro de la rueda del cabrestante | 2000 mm | 2000 mm | 2000 mm |
| Fuerza máxima de tracción | 30 T | 30 T | 40 T | |
| Dispositivo pre-espiral | Paso | 500-2500mm | 500-2500mm | 500-2500mm |
| Potencia del motor | 90-180 KW | 110-180 KW | 130-180 KW | |
| Tamaño de la bobina | 500*375*127 | 630*475*127 | 710*530*127 | |
| Bobina de pago central | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Bobina de recogida | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Velocidad lineal máxima de tracción | 69 m/min | 69 m/min | 62 m/min | |
| Altura central | 1000 mm | 1100 mm | 1100 mm | |

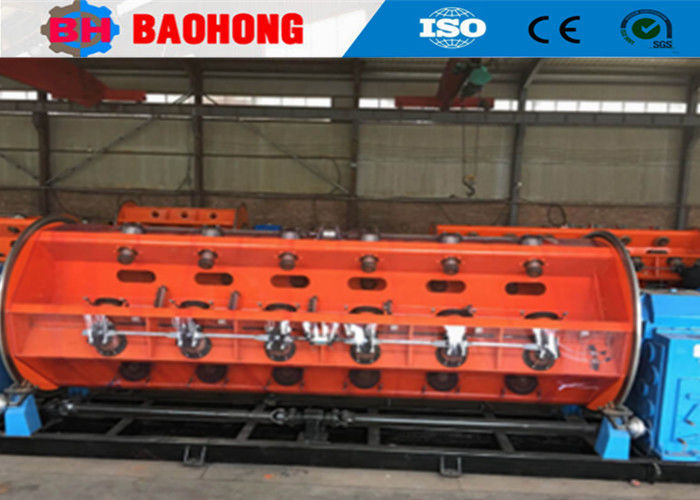

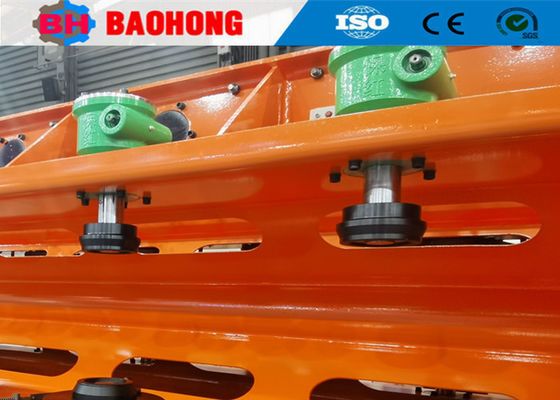

5. Fotos
6. Fotos de embalaje
7. Nuestra fábrica e introducciones
Hejian Baohong Electrical Machinery Co., Ltd. se estableció en 2006. Nuestra empresa está ubicada en la Zona de Desarrollo Económico de la ciudad de Hejian, provincia de Hebei, y ha sido el mayor fabricante profesional de máquinas de cableado y máquinas de tendido en el norte de China.
Desde 2006, confiando en el cuidado y el apoyo de nuestros clientes, Baohong Machinery se ha dedicado a la investigación y el desarrollo de máquinas de cableado y máquinas de tendido y ha realizado una gran mejora. Ahora nos hemos convertido en la única fábrica que puede desarrollar la producción de la serie de máquinas de cableado rígido JLK para ser un procesamiento de línea de montaje en China, y también hemos desarrollado de forma independiente las líneas de cableado de salto de arco JGB, las líneas de cableado de tipo salto de arco CGB y las líneas de tendido tipo cuna de alta velocidad CLY.
Ahora, Hejian Baohong Electrical Machinery Co., Ltd., cubre un área de 10000 metros cuadrados, taller de producción de 8000 metros cuadrados. Nuestra empresa cuenta con 60 empleados, incluyendo 10 empleados de I+D. El valor de producción anual supera los 10 millones de dólares en la actualidad, y se ha convertido en uno de los fabricantes de máquinas de cableado más importantes de China.
