Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | Tipo rígido máquina del PLC de encalladura de alambre | Aplicación: | El cableado |
|---|---|---|---|
| Material de alambre: | El cobre, el aluminio, el acero, etc. | D.O. del conductor sin conductor: | φ35-55 mm |
| Marca del rodamiento: | En el caso de las empresas | Marca del inversor: | Las empresas Siemens |
| PLC, pantalla táctil: | Las empresas Siemens | Color de la máquina: | No se puede optar |
| Resaltar: | Máquina de encalladura rígida de aluminio del marco,Máquina de encalladura rígida del marco de 55 milímetros,Máquina que trenza rígida para el alambre de cobre |
||
Máquina de fijación de alambre de aluminio y cobre de buena calidad
1Aplicación
Esta máquina se utiliza principalmente para el procesamiento de preformado de aluminio, cobre y conductores en forma de ACSR o redondo, compactación, dibujo y preformado de un solo núcleo.
2. Componente
Central de pago, jaula de varamiento, soporte de montaje, soporte compacto, dispositivo de tracción, dispositivo de toma y travesía, sistema de control eléctrico y sistema de transmisión.
3. Parámetros técnicos
| Modelo (máquina para fijación de hebras rígidas) | El JLK-500 | El JLK-630 | Se trata de un proyecto de ley de la Unión Europea. | |
| Diámetro del cable único | De cobre | φ1,5 a 5 mm | φ1,5 a 5 mm | φ1,5 a 5 mm |
| de aluminio | φ1,5 a 5 mm | φ1,5 a 5 mm | φ1,5 a 5 mm | |
| OD máximo del conductor enramado | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| El lanzamiento en la orilla | 6 Jaula para el encallamiento de los bobinos | 40 a 719 mm | De las partidas siguientes: | De 54 a 963 mm |
| 12 Jaula para el barranco de los bobinos | 40 a 719 mm | De las partidas siguientes: | De 54 a 963 mm | |
| 18 La jaula de los bobinos | 44-793 mm | Las demás: | de una longitud de más de 30 mm | |
| 24 La jaula de las mariposas | de una longitud superior a 50 mm | de una anchura superior o igual a 30 mm | De las partidas siguientes: | |
| 30 La jaula de las mariposas | de una longitud superior a 30 mm | de una longitud superior o igual a 15 mm | De las partidas siguientes: | |
| Velocidad de rotación | 6 Jaula para el encallamiento de los bobinos | 230.6 r/min | 180.1 r/min | 150.6 r/min |
| 12 Jaula para el barranco de los bobinos | 230.6 r/min | 180.1 r/min | 150.6 r/min | |
| 18 La jaula de los bobinos | 208.5 r/min | 155 r/min. | 142.6 r/min | |
| 24 La jaula de las mariposas | Se aplicarán las siguientes medidas: | 130.1 r/min | 122.3 r/min | |
| 30 La jaula de las mariposas | 161.8 r/min | 115.9 r/min | 102.7 r/min | |
| Capstán | Diámetro de la rueda de Capstan | Las demás medidas | Las demás medidas | Las demás medidas |
| Fuerza máxima de arranque | 30 T | 30 T | 40 T | |
| Dispositivo preespiral | El tono | Entre 500 y 2500 mm | Entre 500 y 2500 mm | Entre 500 y 2500 mm |
| Potencia del motor | 90 a 180 KW | 110-180 KW | Entre 130 y 180 kW | |
| Tamaño de la bobina | 500*375*127 | 630*475*127 | 710*530*127 | |
| El centro de pago Bobbin | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Bobbin de recogida | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Velocidad lineal máxima de arranque | Se trata de un sistema de control de la velocidad. | Se trata de un sistema de control de la velocidad. | 62 m/min. | |
| Altura central | de una longitud igual o superior a 1000 mm | Cubierto | Cubierto | |
4Datos técnicos adjuntos del equipo
4.1- Dibujo de diseño 1 set
4.2- Dibujo de fundación 1 conjunto
4.3.Dibujo de tubería neumática 1 conjunto
4.4- Esquema del mecanismo de transmisión.
4.5. Dibujo del sistema de transmisión 1 conjunto
4.6- Dibujo de lubricación 1 conjunto
4.7. Dibujo de tuberías eléctricas 1 juego
4.8. Lista de cableado eléctrico 1o conjunto
4.9- Dibujo de la tubería eléctrica.
4.10.Manual de operación y mantenimiento 1 conjunto
4.11.Manual de funcionamiento del convertidor de frecuencia 1 conjunto

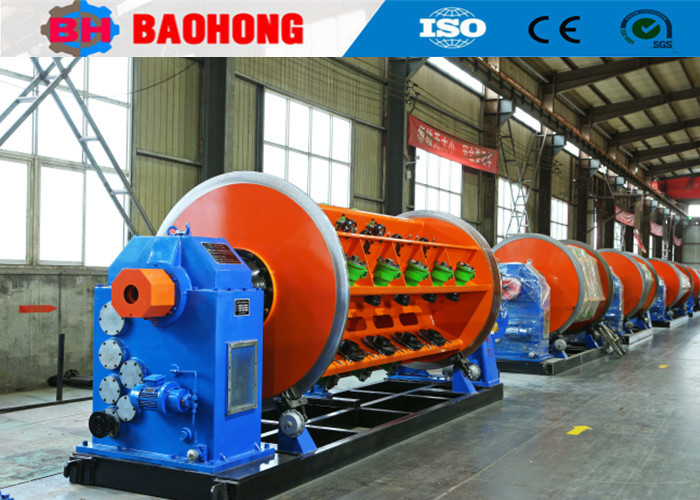

5. Foto
6Foto de embalaje.
7. Nuestra fábrica y la compañía introducción
Hejian Baohong Electrical Machinery Co., Ltd. fue establecida en 2006.ha sido el mayor fabricante profesional de máquinas de fijación de alambre y máquinas de colocación en el norte de China.
Desde 2006, confiando en el cuidado y el apoyo de nuestros clientes,Baohong Machinery se ha dedicado a la investigación y desarrollo de la máquina de fijación de alambre y la máquina de colocación y ha hecho grandes mejorasAhora nos hemos convertido en la única fábrica que puede desarrollar la producción de la serie JLK de máquinas rígidas para ser una línea de montaje de procesamiento en China,y también hemos desarrollado de forma independiente las líneas JGB Bow skip stranding, las líneas de cableado tipo CGB Bow skip y las líneas de colocación tipo CLY High speed Cradle.
Ahora, Hejian Baohong Electrical Machinery Co., Ltd., cubre un área de 10000 metros cuadrados, taller de producción de 8000 metros cuadrados.El valor de la producción anual es de más de 10 millones de dólares en la actualidad, yse ha convertido en uno de los fabricantes de máquinas de enrejado más importantes de China.
