Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | Cableadora planetaria para cable eléctrico | uso para: | Encallamiento |
|---|---|---|---|
| Tamaño del carrete: | 500.630 etc | Materiales para las hebras: | Cables de cobre, alambre de aluminio y alambre de acero |
| Max.conductor de cuerdas OD ((500): | φ35 mm | Velocidad lineal máxima de arranque ((630): | 20 m/min. |
| Pintura de la máquina: | Requisitos del cliente | Período de garantía: | 12 meses |
| Resaltar: | Encalladura planetaria de cable de alambre eléctrico,Máquina de encalladura planetaria de alambre ACSR,Máquina de encalladura de alambre eléctrico planetario |
||

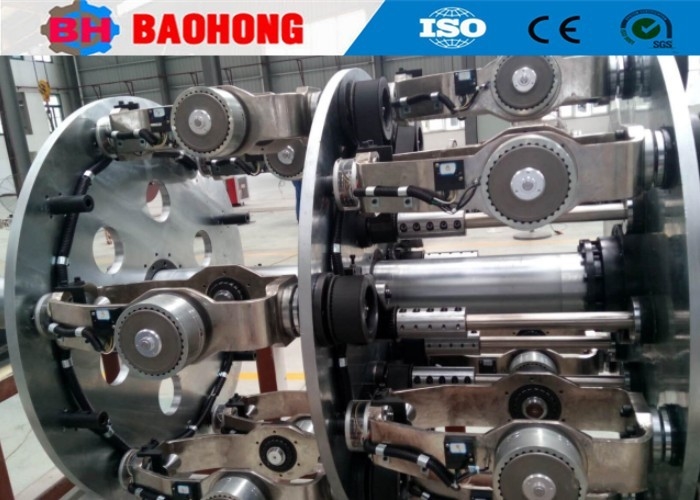

Máquina planetaria para el cable de cable eléctrico.
1. Uso
Esta máquina para fijar y cablear los núcleos aislados, o ACSR, alambre de aluminio desnudo y conductor.La máquina principal está conectada por un eje principal de alta resistencia y la placa grande por un método de bloqueo de brida de manga cónica, lo que mejora en gran medida la velocidad de funcionamiento del equipo.
2. Principales componentes
2.1 Estante de pago de tipo pinza 1 juego
2.2 Punto de pago manual 1 juego
2.3 # soporte de guía de alambre de forma 1 juego
2.4 Jaula de fijación por juego 1
2.5 asiento de rodillo de alambre 4 conjuntos
2.6 Dispositivo de cinta adhesiva no metálica 1 juego
2.7 Contador de contadores eléctricos y mecánicos 1 juego
2.8 Dispositivo de doble capstan 1 juego
2.9 Tipo de puerto de entrada con soporte de travesía 1 conjunto
2.10 Sistema de transmisión del mecanismo 1 juego
2.11 Sistema de control eléctrico 1 juego
2.12 Cercas de seguridad 1 juego
3. Parámetros técnicos
| Modelo (máquina de fijación planetaria) | Se trata de la JLY-315 | El JLY-400 | Se trata de la JLY-500. | Se trata de la siguiente: | |
| Diámetro del cable único | Cubiertas | φ1-1.6 mm | φ1-4 mm | φ1,2 a 5 mm | φ1,5 a 5 mm |
| de aluminio | φ1,2-2 mm | φ1,2-4 mm | φ1,4 a 5 mm | φ2,0 a 5 mm | |
| OD máximo del conductor enramado | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| El lanzamiento en la orilla | 6 Jaula para el encallamiento de los bobinos | 26 a 435 | 39 a 695 | 44 a 770 | 48 a 840 |
| 12 Jaula para el barranco de los bobinos | 30 a 526 | 43 a 774 | 47 a 858 | 50 a 928 | |
| 18 La jaula de los bobinos | 34 a 639 | 47 a 858 | 55 a 1001 | No incluye: | |
| 24 La jaula de las mariposas | 38 a 749 | 51 a 940 | Las demás: | Las demás | |
| Velocidad de rotación | 6 Jaula para el encallamiento de los bobinos | Se aplicarán las siguientes medidas: | 120 r/min. | 10 r/min | 55 r/min |
| 12 Jaula para el barranco de los bobinos | Se aplicarán las siguientes medidas: | 110 r/min. | 97.5 r/min | 45 r/min. | |
| 18 La jaula de los bobinos | 108 r/min. | Se aplicarán las siguientes medidas: | 82.9 r/min | 35 r/min. | |
| 24 La jaula de las mariposas | Se aplicarán las siguientes medidas: | 90 r/min. | 74 r/min | 25 r/min | |
| Capstán | Diámetro de la rueda de Capstan | de una longitud igual o superior a 1000 mm | Las demás: | Las demás: | Las demás medidas |
| Fuerza máxima de arranque | 2T | 5T | 10T | 15T | |
| Potencia del motor | 18.5 KW | 22 KW | 37 KW | 55 kW | |
| Tamaño de la bobina | Con un diámetro de 30 mm | Cubiertas | 500 mm | 630 mm | |
| El centro de pago Bobbin | Con un diámetro de 30 mm | Las demás: | Las demás: | Las demás: | |
| Bobbin de recogida | Las demás: | Las demás medidas | Las demás medidas | 2500 mm | |
| Velocidad lineal máxima de arranque | Se aplican las siguientes medidas: | 30 m/min. | 34.7 m/min | 20 m/min. | |
| Altura central | de una longitud igual o superior a 1000 mm | de una longitud igual o superior a 1000 mm | de una longitud igual o superior a 1000 mm |
Cubierto
|
|
4. Foto
5Foto de embalaje.
6Nuestra fábrica y introducción
Hejian Baohong Electrical Machinery Co., Ltd. fue fundada en 2006.ha sido el mayor fabricante profesional de máquinas de fijación de alambre y máquinas de colocación en el norte de China.
Desde 2006, confiando en el cuidado y el apoyo de nuestros clientes,Baohong Machinery se ha dedicado a la investigación y desarrollo de la máquina de fijación de alambre y la máquina de colocación y ha hecho grandes mejorasAhora nos hemos convertido en la única fábrica que puede desarrollar la producción de la serie JLK de máquinas rígidas para ser una línea de montaje de procesamiento en China,y también hemos desarrollado de forma independiente las líneas JGB Bow skip stranding, las líneas de cableado tipo CGB Bow skip y las líneas de colocación tipo CLY High speed Cradle.
Ahora, Hejian Baohong Electrical Machinery Co., Ltd., cubre un área de 10000 metros cuadrados, taller de producción de 8000 metros cuadrados.El valor de la producción anual es de más de 10 millones de dólares en la actualidad, y se ha convertido en uno de los más importantes fabricantes de maquinaria de rayo en China.
7. Preguntas frecuentes
- P: ¿Qué podemos ofrecer a nuestros clientes?
R: Nuestro personal profesional de producción y técnico puede capacitar a los empleados de nuestros clientes y garantizar la producción sin problemas de los clientes.
- P: ¿Cuánto dura la garantía de la máquina?
R: Período de garantía de un año (desde la finalización de la depuración mecánica en la fábrica del comprador)
- P: ¿Por qué he elegido su empresa?
R: Tenemos más de 15 años de experiencia profesional en la producción de maquinaria de cable, proporcionando productos de alta calidad y alta seguridad.
Tenemos un equipo experimentado de trabajadores calificados e ingenieros.
Podemos apoyar la formación de ingenieros extranjeros.
Podemos personalizar el diseño, para aceptar el diseño de muestra del cliente.
Podemos proporcionar a los clientes un servicio postventa.
