Datos del producto:
Pago y Envío Términos:
|
| Nombre: | Máquina que trenza planetaria multifuncional | El tipo: | Tipo planetario |
|---|---|---|---|
| Batería: | 500.630 etc | Materiales: | Alambre del Cu, del Al y alambres de acero |
| Marca del inversor: | Las empresas Siemens | Marca del PLC: | Las empresas Siemens |
| Pintura de la máquina: | No se puede optar | Tiempo de garantía: | 12 meses |
| Resaltar: | Máquina de encalladura trasera del cable de alambre de la torsión,Torsión anti Strander planetario,Tipo máquina que trenza planetaria de la jaula |
||

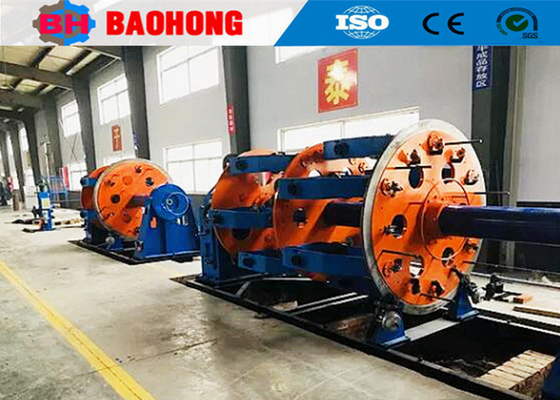

Tipo de jaula Máquina de fijación de cables de alambre planetario con torsión posterior (antitorsión)
1. Uso
Esta máquina se utiliza ampliamente en una variedad de cables de control y blindados de múltiples núcleos. La sección transversal del núcleo de alambre es de 1,5-6 mm2.Esta máquina tiene un rendimiento avanzado, una gran practicidad, una apariencia hermosa y un funcionamiento fácil.
2. Principales características
2.1Método de giro hacia atrás: mecanismo planetario.
2.2La caja de torsión de dedos sin eje está equipada con un mecanismo de control de la tensión de fricción.
2.3Los ejes de transmisión unen todas las piezas de la máquina para mantener el paso estable, que también se puede elegir sincronización de frecuencia para controlar la máquina.
2.4La máquina se utiliza ampliamente y se maneja convenientemente con poco ruido.
3. Parámetros técnicos
| Modelo (máquina de fijación planetaria) | Se trata de la JLY-315 | El JLY-400 | Se trata de la JLY-500. | Se trata de la siguiente: | |
| Diámetro del cable único | De cobre | φ1-1.6 mm | φ1-4 mm | φ1,2 a 5 mm | φ1,5 a 5 mm |
| de aluminio | φ1,2-2 mm | φ1,2-4 mm | φ1,4 a 5 mm | φ2,0 a 5 mm | |
| OD máximo del conductor enramado | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| El lanzamiento en la orilla | 6 Jaula para el encallamiento de los bobinos | 26 a 435 | 39 a 695 | 44 a 770 | 48 a 840 |
| 12 Jaula para el barranco de los bobinos | 30 a 526 | 43 a 774 | 47 a 858 | 50 a 928 | |
| 18 La jaula de los bobinos | 34 a 639 | 47 a 858 | 55 a 1001 | No incluye: | |
| 24 La jaula de las mariposas | 38 a 749 | 51 a 940 | Las demás: | Las demás | |
| Velocidad de rotación | 6 Jaula para el encallamiento de los bobinos | Se aplicarán las siguientes medidas: | 120 r/min. | 10 r/min | 55 r/min |
| 12 Jaula para el barranco de los bobinos | Se aplicarán las siguientes medidas: | 110 r/min. | 97.5 r/min | 45 r/min. | |
| 18 La jaula de los bobinos | 108 r/min. | Se aplicarán las siguientes medidas: | 82.9 r/min | 35 r/min. | |
| 24 La jaula de las mariposas | Se aplicarán las siguientes medidas: | 90 r/min. | 74 r/min | 25 r/min | |
| Capstán | Diámetro de la rueda de Capstan | de una longitud igual o superior a 1000 mm | Las demás: | Las demás: | Las demás medidas |
| Fuerza máxima de arranque | 2T | 5T | 10T | 15T | |
| Potencia del motor | 18.5 KW | 22 KW | 37 KW | 55 kW | |
| Tamaño de la bobina | Con un diámetro de 30 mm | Cubiertas | 500 mm | 630 mm | |
| El centro de pago Bobbin | Con un diámetro de 30 mm | Las demás: | Las demás: | Las demás: | |
| Bobbin de recogida | Las demás: | Las demás medidas | Las demás medidas | 2500 mm | |
| Velocidad lineal máxima de arranque | Se aplican las siguientes medidas: | 30 m/min. | 34.7 m/min | 20 m/min. | |
| Altura central | de una longitud igual o superior a 1000 mm | de una longitud igual o superior a 1000 mm | de una longitud igual o superior a 1000 mm |
Cubierto
|
|
4.Fotografía
5Foto de embalaje.
6Nuestra fábrica y introducción
Hejian Baohong Electrical Machinery Co., Ltd. fue establecida en 2006.ha sido el mayor fabricante profesional de máquinas de fijación de alambre y máquinas de colocación en el norte de China.
Desde 2006, confiando en el cuidado y el apoyo de nuestros clientes,Baohong Machinery se ha dedicado a la investigación y desarrollo de la máquina de fijación de alambre y la máquina de colocación y ha hecho grandes mejorasAhora nos hemos convertido en la única fábrica que puede desarrollar la producción de la serie JLK de máquinas rígidas para ser una línea de montaje de procesamiento en China,y también hemos desarrollado de forma independiente las líneas JGB Bow skip stranding, las líneas de cableado tipo CGB Bow skip y las líneas de colocación tipo CLY High speed Cradle.
Ahora, Hejian Baohong Electrical Machinery Co., Ltd., cubre un área de 10000 metros cuadrados, taller de producción de 8000 metros cuadrados.El valor de la producción anual es de más de 10 millones de dólares en la actualidad, y se ha convertido en uno de los más importantes fabricantes de maquinaria de enlaces en China.
