Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | Strander planetario PN1250/1600 de la bobina | Forma de las piezas: | Planetales |
|---|---|---|---|
| Tamaños del carrete: | 500 | Materiales: | Acero |
| Torsión trasera: | equipado | El color: | No se puede optar |
| Código del SH: | 847940 | Período de garantía: | 1 año |
| Utilización: | Encallamiento | ||
| Resaltar: | Bobbin Planetary Strander,Bobbin Cable Making Machine,Máquina de encalladura planetaria del cable de alambre PN1250 |
||

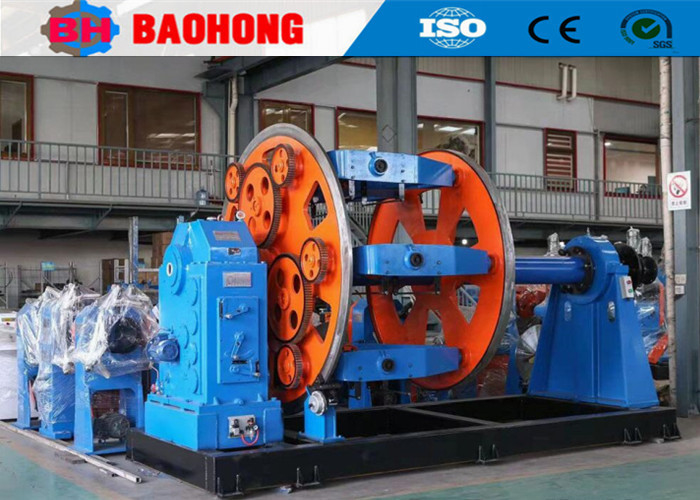

Máquina para hacer cables PN1250 / 1600 bobina de la hebilla planetaria
1. Uso
Esta máquina se utiliza para fijar y cablear los núcleos aislados, o ACSR, de alambre y conductor de aluminio desnudo.
2Personaje principal
2.1Hay 2 métodos para el giro inverso: mecanismo planetario.
2.2La caja de torsión de dedos sin eje está equipada con un mecanismo de control de la tensión de fricción.
2.3. Función de fijación sincrónica:de acuerdo con diferentes requisitos de fijación,la jaula con diferentes bobinas puede combinarse libremente.Cada jaula puede fijarse con una tubería sincrónica para fijar más cables,que es realizar la multifunción de una máquina.
3. Configuración
Pago, mainframes de 6 carretes, 12 carretes, 18 carretes, 24 carretes y 30 carretes, tenedor de dados, cinta de lapper, unidad de blindaje, arranque, despegue, sistema impulsado y sistema eléctrico.
4. Parámetros técnicos
| Modelo (máquina de fijación planetaria) | Se trata de la JLY-315 | El JLY-400 | Se trata de la JLY-500. | Se trata de la siguiente: | |
| Diámetro del cable único | De cobre | φ1-1.6 mm | φ1-4 mm | φ1,2 a 5 mm | φ1,5 a 5 mm |
| de aluminio | φ1,2-2 mm | φ1,2-4 mm | φ1,4 a 5 mm | φ2,0 a 5 mm | |
| OD máximo del conductor enramado | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| El lanzamiento en la orilla | 6 Jaula para el encallamiento de los bobinos | 26 a 435 | 39 a 695 | 44 a 770 | 48 a 840 |
| 12 Jaula para el barranco de los bobinos | 30 a 526 | 43 a 774 | 47 a 858 | 50 a 928 | |
| 18 La jaula de los bobinos | 34 a 639 | 47 a 858 | 55 a 1001 | No incluye: | |
| 24 La jaula de las mariposas | 38 a 749 | 51 a 940 | Las demás: | Las demás | |
| Velocidad de rotación | 6 Jaula para el encallamiento de los bobinos | Se aplicarán las siguientes medidas: | 120 r/min. | 10 r/min | 55 r/min |
| 12 Jaula para el barranco de los bobinos | Se aplicarán las siguientes medidas: | 110 r/min. | 97.5 r/min | 45 r/min. | |
| 18 La jaula de los bobinos | 108 r/min. | Se aplicarán las siguientes medidas: | 82.9 r/min | 35 r/min. | |
| 24 La jaula de las mariposas | Se aplicarán las siguientes medidas: | 90 r/min. | 74 r/min | 25 r/min | |
| Capstán | Diámetro de la rueda de Capstan | Cubiertas | Las demás: | Las demás: | Las demás medidas |
| Fuerza máxima de arranque | 2T | 5T | 10T | 15T | |
| Potencia del motor | 18.5 KW | 22 KW | 37 KW | 55 kW | |
| Tamaño de la bobina | Con un diámetro de 30 mm | Cubiertas | 500 mm | 630 mm | |
| El centro de pago Bobbin | Con un diámetro de 30 mm | Las demás: | Las demás: | Las demás: | |
5. Las fotos
6Foto de embalaje.
7Nuestra fábrica y introducción
Hejian Baohong Electrical Machinery Co., Ltd fue establecida en 2006.ha sido el mayor fabricante profesional de máquinas de fijación de alambre y máquinas de colocación en el norte de China.
Desde 2006, confiando en el cuidado y el apoyo de nuestros clientes,Baohong Machinery se ha dedicado a la investigación y desarrollo de la máquina de fijación de alambre y la máquina de colocación y ha hecho grandes mejorasAhora nos hemos convertido en la única fábrica que puede desarrollar la producción de la serie JLK de máquinas rígidas para ser una línea de montaje de procesamiento en China,y también hemos desarrollado de forma independiente las líneas JGB Bow skip stranding, las líneas de cableado tipo CGB Bow skip y las líneas de colocación tipo CLY High speed Cradle.
Ahora, Hejian Baohong Electrical Machinery Co., Ltd., cubre un área de 10000 metros cuadrados, taller de producción de 8000 metros cuadrados.El valor de la producción anual es de más de 10 millones de dólares en la actualidad, y se ha convertido en uno de los más importantes fabricantes de maquinaria de enlaces en China.
