Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | Tipo planetario máquina de encalladura del cable | tipo: | Planetario |
|---|---|---|---|
| Tamaño de bobina aplicable: | 500.630 etc | Materiales aplicables: | Cables de cobre, al, acero |
| Conductor OD (315) de Max.stranded: | φ14 milímetro | Paso de varada: | Paso-menos, ajustable |
| Período de garantía: | 1 año | Color del equipo: | Opcional |
| Resaltar: | con una capacidad de carga de más de 300 kW,máquina de trituración de alambre de acero de cobre,aluminio y acero |
||

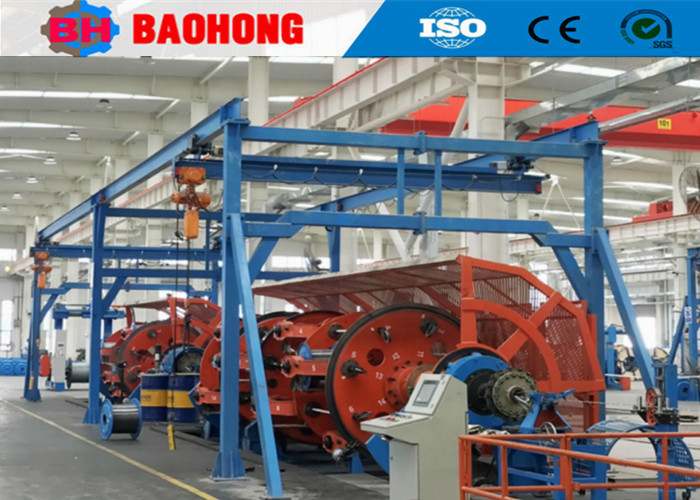

Máquina trenzadora planetaria para fabricación de cables eléctricos, trenzado de alambre de cobre, aluminio y acero
1. Uso
Esta máquina se adopta para trenzar y cablear los núcleos aislados, o ACSR, alambre y conductor de aluminio desnudo.
2. Personaje principal
2.1. Método de giro inverso: mecanismo planetario.
2.2. La jaula de torsión del dedal sin eje está equipada con un mecanismo de control de tensión por fricción.
2.3. Los ejes de transmisión unen todas las piezas de la máquina para mantener un paso de trenzado estable, que también se puede elegir con sincronización de frecuencia para controlar la máquina.
2.4. Alta rigidez, alto rendimiento, alta velocidad y baja inercia.
2.5. Sistema de control PLC, operando en pantalla táctil.
3. Parámetros técnicos
| Modelo (Máquina trenzadora planetaria) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diámetro de un solo cable | Cobre | ø1-1,6 mm | ø1-4 mm | φ1,2-5mm | φ1,5-5mm |
| Aluminio | ø1,2-2 mm | φ1,2-4mm | ø1,4-5 mm | φ2.0-5mm | |
| Máximo diámetro exterior del conductor trenzado | ø14mm | ø28mm | ø35mm | ø45mm | |
| Paso de varada | Jaula de varada de 6 bobinas | 26-435 | 39-695 | 44-770 | 48-840 |
| Jaula de varada de 12 bobinas | 30-526 | 43-774 | 47-858 | 50-928 | |
| Jaula de varada de 18 bobinas | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| Jaula de varada de 24 bobinas | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Velocidad de rotación | Jaula de varada de 6 bobinas | 218 rpm | 120 rpm | 106 rpm | 55 rpm |
| Jaula de varada de 12 bobinas | 118 rpm | 110 rpm | 97,5 rpm | 45 rpm | |
| Jaula de varada de 18 bobinas | 108 rpm | 100 rpm | 82,9 rpm | 35 rpm | |
| Jaula de varada de 24 bobinas | 98 rpm | 90 rpm | 74 rpm | 25 rpm | |
| Cabrestante | Diámetro de la rueda del cabrestante | 1000 milímetros | 1600 milímetros | 1800 milímetros | 2000 milímetros |
| Fuerza máxima de arrastre | 2T | 5T | 10 toneladas | 15T | |
| Potencia del motor | 18,5 kilovatios | 22 kilovatios | 37 kilovatios | 55 kilovatios | |
| Tamaño de la bobina | 315 milímetros | 400 milímetros | 500 milímetros | 630 milímetros | |
| Bobina de pago central | 315 milímetros | 1250 milímetros | 1600 milímetros | 1600 milímetros | |
| Bobina de recogida | 1250 milímetros | 2000 milímetros | 2000 milímetros | 2500 milímetros | |
| Velocidad lineal máxima de arrastre | 25 m/min | 30 m/min | 34,7 m/min | 20 m/min | |
| Altura central | 1000 milímetros | 1000 milímetros | 1000 milímetros |
1100 milímetros
|
|
4. Foto
5. Foto de embalaje
6. Nuestra fábrica e introducción.
Hejian Baohong Electrical Machinery Co., Ltd. se estableció en 2006. Nuestra empresa está ubicada en la zona de desarrollo económico de la ciudad de Hejian, provincia de Hebei, y ha sido el mayor fabricante profesional de máquinas trenzadoras de alambre y máquinas tendidoras en el norte de China.
Desde 2006, confiando en el cuidado y apoyo de nuestros clientes, Baohong Machinery se ha dedicado a la investigación y el desarrollo de máquinas trenzadoras y máquinas tendidoras de alambre y ha logrado grandes mejoras. Ahora nos hemos convertido en la única fábrica que puede desarrollar la producción de la serie de máquinas trenzadoras rígidas JLK para que sea una línea de procesamiento en China, y también hemos desarrollado de forma independiente las líneas de cableado tipo skip JGB Bow, las líneas de cableado tipo skip Bow CGB y las líneas de tendido tipo cuna de alta velocidad CLY.
Ahora, Hejian Baohong Electrical Machinery Co., Ltd., cubre un área de 10000 metros cuadrados y un taller de producción de 8000 metros cuadrados. Nuestra empresa cuenta con 60 empleados, incluidos 10 empleados de I+D. El valor de producción anual supera los 10 millones de dólares en la actualidad y se ha convertido en uno de los fabricantes de máquinas trenzadoras más importantes de China.
