Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | Tipo de marco rígido máquina de encalladura | Utilización: | El cableado |
|---|---|---|---|
| Tamaños del carrete: | 500 / 630 / 710 | Materiales: | de acero, de cobre |
| Código del SH: | 847940 | Marca del motor: | Las empresas Siemens |
| Pintura de la máquina: | Requisitos del cliente | Período de garantía: | 1 año de garantía |
| Resaltar: | Máquina de encalladura rígida del cable del marco,Máquina de encalladura de aluminio del cable,Máquina de encalladura motorizada del cable |
||
Máquina para fijar cables y alambres de tipo marco rígido con motor para aluminio
1Aplicación
La máquina de ensamblaje rígido se utiliza para ensamblar cables y conductores de cobre, aluminio y aleación de aluminio de larga longitud y gran sección transversal.con forma redonda o de sector compactada (recta o preespiral) según los requisitos del cliente. También personalizamos esta máquina de tramos de tipo jaula de acuerdo con los requisitos de los clientes.
2Componentes principales
2.1 Desembolso 1 conjunto
2.2 12.18B Enlace rígido 1 juego
2.3 Contenedor para matrices de compactación y montaje 1 conjunto
2.4 Maquinaria de cinta centrífica 1 juego
2.5 Contador de metros 1 juego
2.6 Capstan 1 juego
2.7 Traversando el soporte 1 juego
2.8 Tipo de columna de captación 1 conjunto
2.9 Motor + reductor de velocidad 1 juego
2.10 Eje de transmisión 1 juego
2.11 gabinete de control eléctrico (gabinete principal y gabinete de control) 1 juego cada uno
3. Características
3.1 Los tramos rígidos del marco están diseñados con 1+6+12+18+24+30+36 jaulas de bobina.
3.2 Máquina rígida para el enrollamiento de jaulas de tipo marco de trabajo pesado, las jaulas están apoyadas en rodamientos de rodillos autoalineables en ambos extremos.
3.3 Carga de grupos de bobinas utilizando el tipo de suelo hidráulico. Las cargadoras laterales también son opcionales.
3.4 Capstan de ruedas dobles de diseño inclinado adecuado para cargas de compactación pesadas.
3.5 Freno neumático de tipo disco para Cage.
3.6 Equipado con PLC, opcional.
4Datos técnicos
|
Modelo (máquina para fijación de hebras rígidas)
|
El JLK-500 | El JLK-630 | Se trata de un proyecto de ley de la Unión Europea. | |
| Diámetro del cable único | De cobre | φ1,5 a 5 mm | φ1,5 a 5 mm | φ1,5 a 5 mm |
| de aluminio | φ1,5 a 5 mm | φ1,5 a 5 mm | φ1,5 a 5 mm | |
|
OD máximo del conductor enramado
|
φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| El lanzamiento en la orilla | 6 Jaula para el encallamiento de los bobinos | 40 a 719 mm | De las partidas siguientes: | De 54 a 963 mm |
| 12 Jaula para el barranco de los bobinos | 40 a 719 mm | De las partidas siguientes: | De 54 a 963 mm | |
| 18 La jaula de los bobinos | 44-793 mm | Las demás: | de una longitud de más de 30 mm | |
| 24 La jaula de las mariposas | de una longitud superior a 50 mm | de una anchura superior o igual a 30 mm | De las partidas siguientes: | |
| 30 La jaula de las mariposas | de una longitud superior a 30 mm | de una longitud superior o igual a 15 mm | De las partidas siguientes: | |
| Velocidad de rotación | 6 Jaula para el encallamiento de los bobinos | 230.6 r/min | 180.1 r/min | 150.6 r/min |
| 12 Jaula para el barranco de los bobinos | 230.6 r/min | 180.1 r/min | 150.6 r/min | |
| 18 La jaula de los bobinos | 208.5 r/min | 155 r/min. | 142.6 r/min | |
| 24 La jaula de las mariposas | Se aplicarán las siguientes medidas: | 130.1 r/min | 122.3 r/min | |
| 30 La jaula de las mariposas | 161.8 r/min | 115.9 r/min | 102.7 r/min | |
| Capstán | Diámetro de la rueda de Capstan | Las demás medidas | Las demás medidas | Las demás medidas |
| Fuerza máxima de arranque | 30 T | 30 T | 40 T | |
| Dispositivo preespiral | El tono | Entre 500 y 2500 mm | Entre 500 y 2500 mm | Entre 500 y 2500 mm |
|
Potencia del motor
|
90 a 180 KW | 110-180 KW | Entre 130 y 180 kW | |
|
Tamaño de la bobina
|
500*375*127 | 630*475*127 | 710*530*127 | |
|
El centro de pago Bobbin
|
1600*800*80 | 1600*800*80 | 1600*800*80 | |
|
Bobbin de recogida
|
2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
|
Velocidad lineal máxima de arranque
|
Se trata de un sistema de control de la velocidad. | Se trata de un sistema de control de la velocidad. | 62 m/min. | |
|
Altura central
|
de una longitud igual o superior a 1000 mm | Cubierto | Cubierto | |

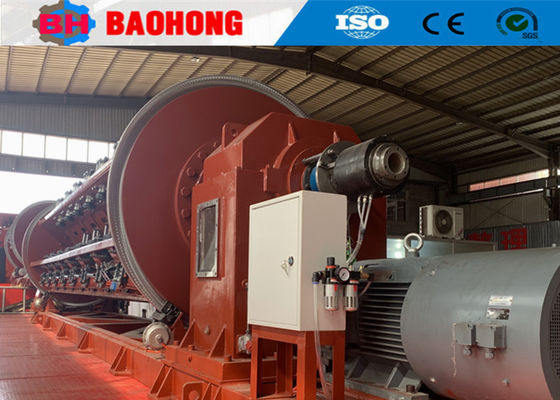

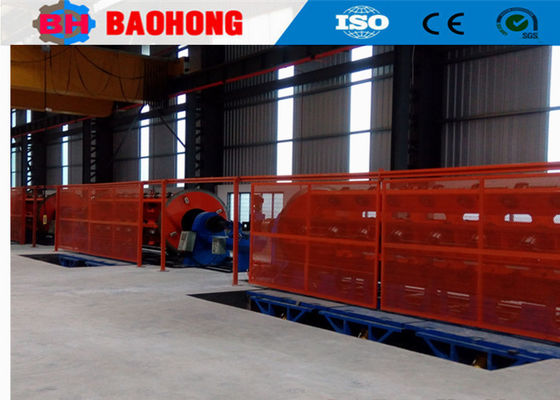

5. Las fotos
6Las fotos de empaque.
7Nuestra fábrica y introducción
Hejian Baohong Electrical Machinery Co., Ltd. fue establecida en 2006.ha sido el mayor fabricante profesional de máquinas de fijación de alambre y máquinas de colocación en el norte de China.
Desde 2006, confiando en el cuidado y el apoyo de nuestros clientes,Baohong Machinery se ha dedicado a la investigación y desarrollo de la máquina de fijación de alambre y la máquina de colocación y ha hecho grandes mejorasAhora nos hemos convertido en la única fábrica que puede desarrollar la producción de la serie JLK de máquinas rígidas para ser una línea de montaje de procesamiento en China,y también hemos desarrollado de forma independiente las líneas JGB Bow skip stranding, las líneas de cableado tipo CGB Bow skip y las líneas de colocación tipo CLY High speed Cradle.
Ahora, Hejian Baohong Electrical Machinery Co., Ltd., cubre un área de 10000 metros cuadrados, taller de producción de 8000 metros cuadrados.El valor de la producción anual es de más de 10 millones de dólares en la actualidad, y se ha convertido en uno de los más importantes fabricantes de maquinaria de enlaces en China.
