Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | Máquina que trenza planetaria de la pantalla táctil del PLC | Use for: | Stranding |
|---|---|---|---|
| Forma de las piezas: | Tipo planetario | Drum sizes: | 315 mm，400 mm, 500 mm,600mm |
| Materials: | Cu, Al,Steel wires | Max.stranded conductor OD(630): | φ45 mm |
| Poder del motor (400): | 22 kilovatios | Color del equipo: | No se puede optar |
| Resaltar: | Cable planetario que tuerce la máquina,máquina que trenza rígida de las bobinas de 315m m,El alambre de la pantalla táctil telegrafía la máquina de encalladura |
||
Máquina de fijación planetaria con pantalla táctil PLC de 315 mm
1. Uso
La máquina se utiliza para el enrollamiento de alambre de cobre/aluminio/acero, etc.
2Personajes principales
2.1El eje central no sostiene los carretes.
2.2Alta rigidez, alta velocidad y baja inercia alta velocidad y baja inercia.
2.3.Utilizando un conjunto completo de servo control, pantalla táctil directa distancia de corte digital de ajuste.
2.4El dispositivo de emergencia más avanzado.
2.5.Toda la máquina está bajo control inteligente.
2.6Sistema de control PLC de Siemens, operando en pantalla táctil.
3Componentes mecánicos y eléctricos
3.1 Los rodamientos son de las marcas Ha Erbin, Wa Fangdian y Luoyang.
3.2 Los motores son de famosos productos chinos.
3El controlador de.3 AC es de Danfoss.
3.4 PLC es de Siemens.
3La pantalla táctil es de Siemens.
3.6 Los principales componentes eléctricos de bajo voltaje provienen de una marca china de alta calidad y conocida.
4- Parámetros técnicos
| Modelo (máquina de fijación planetaria) | Se trata de la JLY-315 | El JLY-400 | Se trata de la JLY-500. | Se trata de la siguiente: | |
| Diámetro del cable único | De cobre | φ1-1.6 mm | φ1-4 mm | φ1,2 a 5 mm | φ1,5 a 5 mm |
| de aluminio | φ1,2-2 mm | φ1,2-4 mm | φ1,4 a 5 mm | φ2,0 a 5 mm | |
| OD máximo del conductor enramado | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| El lanzamiento en la orilla | 6 Jaula para el encallamiento de los bobinos | 26 a 435 | 39 a 695 | 44 a 770 | 48 a 840 |
| 12 Jaula para el barranco de los bobinos | 30 a 526 | 43 a 774 | 47 a 858 | 50 a 928 | |
| 18 La jaula de los bobinos | 34 a 639 | 47 a 858 | 55 a 1001 | No incluye: | |
| 24 La jaula de las mariposas | 38 a 749 | 51 a 940 | Las demás: | Las demás | |
| Velocidad de rotación | 6 Jaula para el encallamiento de los bobinos | Se aplicarán las siguientes medidas: | 120 r/min. | 10 r/min | 55 r/min |
| 12 Jaula para el barranco de los bobinos | Se aplicarán las siguientes medidas: | 110 r/min. | 97.5 r/min | 45 r/min. | |
| 18 La jaula de los bobinos | 108 r/min. | Se aplicarán las siguientes medidas: | 82.9 r/min | 35 r/min. | |
| 24 La jaula de las mariposas | Se aplicarán las siguientes medidas: | 90 r/min. | 74 r/min | 25 r/min | |
| Capstán | Diámetro de la rueda de Capstan | de una longitud igual o superior a 1000 mm | Las demás: | Las demás: | Las demás medidas |
| Fuerza máxima de arranque | 2T | 5T | 10T | 15T | |
| Potencia del motor | 18.5 KW | 22 KW | 37 KW | 55 kW | |
| Tamaño de la bobina | Con un diámetro de 30 mm | Cubiertas | 500 mm | 630 mm | |
| El centro de pago Bobbin | Con un diámetro de 30 mm | Las demás: | Las demás: | Las demás: | |
| Bobbin de recogida | Las demás: | Las demás medidas | Las demás medidas | 2500 mm | |
| Velocidad lineal máxima de arranque | Se aplican las siguientes medidas: | 30 m/min. | 34.7 m/min | 20 m/min. | |
| Altura central | de una longitud igual o superior a 1000 mm | de una longitud igual o superior a 1000 mm | de una longitud igual o superior a 1000 mm |
Cubierto
|
|

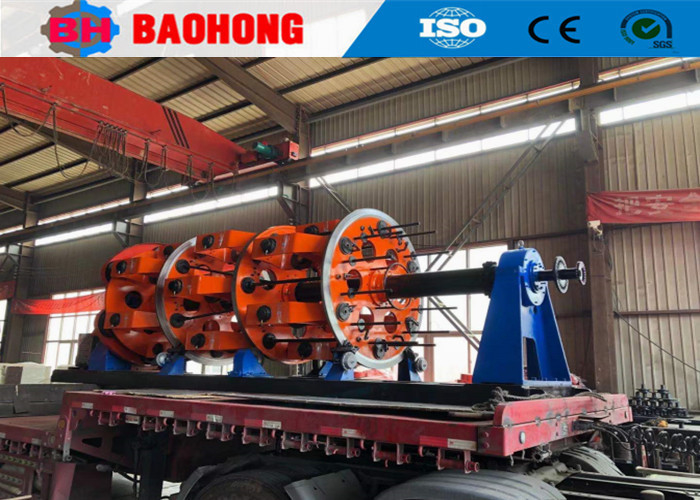

5. Foto
6Foto de embalaje.
7Nuestra fábrica y introducción
Hejian Baohong Electrical Machinery Co., Ltd. fue establecida en 2006.ha sido el mayor fabricante profesional de máquinas de fijación de alambre y máquinas de colocación en el norte de China.
Desde 2006, confiando en el cuidado y el apoyo de nuestros clientes,Baohong Machinery se ha dedicado a la investigación y desarrollo de la máquina de fijación de alambre y la máquina de colocación y ha hecho grandes mejorasAhora nos hemos convertido en la única fábrica que puede desarrollar la producción de la serie JLK de máquinas rígidas para ser una línea de montaje de procesamiento en China,y también hemos desarrollado de forma independiente las líneas JGB Bow skip stranding, las líneas de cableado tipo CGB Bow skip y las líneas de colocación tipo CLY High speed Cradle.
Ahora, Hejian Baohong Electrical Machinery Co., Ltd., cubre un área de 10000 metros cuadrados, taller de producción de 8000 metros cuadrados.El valor de la producción anual es de más de 10 millones de dólares en la actualidad, y se ha convertido en uno de los más importantes fabricantes de maquinaria de enlaces en China.
