Datos del producto:
Pago y Envío Términos:
|
| Nombre: | Máquina que trenza planetaria de cobre del alambre de acero | Forma de las piezas: | Planetales |
|---|---|---|---|
| Tamaño de la bobina: | 500 | El material: | acero |
| Torsión trasera: | Torsión trasera | Código del SH: | 847940 |
| Color de la máquina: | No se puede optar | Período de garantía: | 12 meses |
| Resaltar: | Alambre de acero de cobre Strander planetario,Máquina que trenza rígida eléctrica,Alambre de cobre planetario que hace la máquina |
||
Máquina de fijación planetaria de alambre de cobre y acero para la fabricación de cables de alambre eléctrico
1. Uso
Esta máquina de fijación planetaria se adopta para fijar y cablear los núcleos aislados, o ACSR, alambre y conductor de aluminio desnudo.
2Personajes principales
2.1 El eje central no sostiene los carretes
2.2Alta rigidez, alta velocidad y baja inercia, alta velocidad y poca inercia.
2.3 No se desgasta cuando se varca.
2.4 Dispositivo de emergencia de última generación.
2.5 Adecuado para cables de alimentación y cables de alta densidad.
2.6Sistema de control PLC de Siemens, que funciona con pantalla táctil
3. Configuración
Pago, mainframes de sección de 6 carretes, sección de 12 carretes, 18 carretes, 24 carretes y 30 carretes, soporte de dado, cinta de recolección, unidad de blindaje, arranque, despegue, sistema impulsado y sistema eléctrico.
4. Parámetros técnicos
| Modelo (máquina de fijación planetaria) | Se trata de la JLY-315 | El JLY-400 | Se trata de la JLY-500. | Se trata de la siguiente: | |
| Diámetro del cable único | Cubiertas | φ1-1.6 mm | φ1-4 mm | φ1,2 a 5 mm | φ1,5 a 5 mm |
| de aluminio | φ1,2-2 mm | φ1,2-4 mm | φ1,4 a 5 mm | φ2,0 a 5 mm | |
| OD máximo del conductor enramado | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| El lanzamiento en la orilla | 6 Jaula para el encallamiento de los bobinos | 26 a 435 | 39 a 695 | 44 a 770 | 48 a 840 |
| 12 Jaula para el barranco de los bobinos | 30 a 526 | 43 a 774 | 47 a 858 | 50 a 928 | |
| 18 La jaula de los bobinos | 34 a 639 | 47 a 858 | 55 a 1001 | No incluye: | |
| 24 La jaula de las mariposas | 38 a 749 | 51 a 940 | Las demás: | Las demás | |
| Velocidad de giro | 6 Jaula para el encallamiento de los bobinos | Se aplicarán las siguientes medidas: | 120 r/min. | 10 r/min | 55 r/min |
| 12 Jaula para el barranco de los bobinos | Se aplicarán las siguientes medidas: | 110 r/min. | 97.5 r/min | 45 r/min. | |
| 18 La jaula de los bobinos | 108 r/min. | Se aplicarán las siguientes medidas: | 82.9 r/min | 35 r/min. | |
| 24 La jaula de las mariposas | Se aplicarán las siguientes medidas: | 90 r/min. | 74 r/min | 25 r/min | |
| Capstán | Diámetro de la rueda de Capstan | de una longitud igual o superior a 1000 mm | Las demás: | Las demás: | Las demás medidas |
| Fuerza máxima de arranque | 2T | 5T | 10T | 15T | |
| Potencia del motor | 18.5 KW | 22 KW | 37 KW | 55 kW | |
| Las mariposas | Con un diámetro de 30 mm | Cubiertas | 500 mm | 630 mm | |
| El centro de pago de Bobbin | Con un diámetro de 30 mm | Las demás: | Las demás: | Las demás: | |
| Bobbin de recogida | Las demás: | Las demás medidas | Las demás medidas | 2500 mm | |
| Velocidad lineal máxima de arranque | Se aplican las siguientes medidas: | 30 m/min. | 34.7 m/min | 20 m/min. | |
| Altura del centro | de una longitud igual o superior a 1000 mm | de una longitud igual o superior a 1000 mm | de una longitud igual o superior a 1000 mm | Cubierto | |

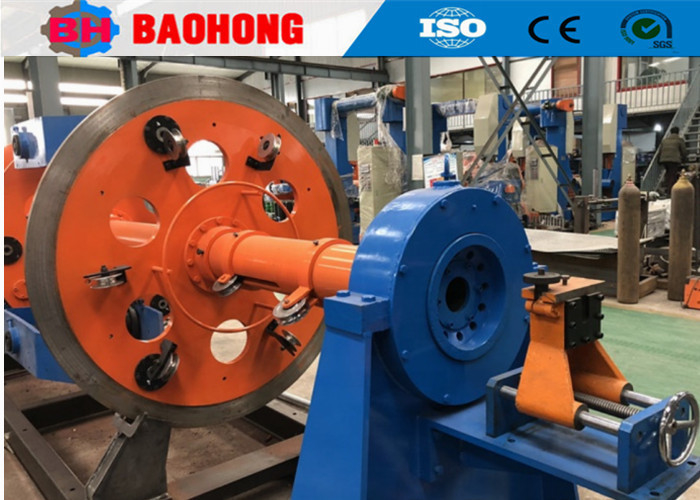

5. Foto
6Foto de embalaje.
7Nuestra fábrica y introducción
Hejian Baohong Electrical Machinery Co., Ltd. fue establecida en 2006.Ubicada en la Zona de Desarrollo Económico de Hejian, provincia de Hebei, nuestra empresa es el mayor fabricante profesional de máquinas de fijación y máquinas de colocación en el norte de China.
Desde 2006, confiando en el cuidado y el apoyo de nuestros clientes,Baohong Machinery se ha dedicado a la investigación y desarrollo de la máquina de fijación de alambre y la máquina de colocación y ha hecho grandes mejorasAhora nos hemos convertido en la única fábrica que puede desarrollar la producción de la serie JLK de máquinas rígidas para ser una línea de montaje de procesamiento en China,y también hemos desarrollado de forma independiente las líneas JGB Bow skip stranding, las líneas de cableado tipo CGB Bow skip y las líneas de colocación tipo CLY High speed Cradle.
Ahora, Hejian Baohong Electrical Machinery Co., Ltd., cubre un área de 10000 metros cuadrados, taller de producción de 8000 metros cuadrados.El valor de la producción anual es de más de 10 millones de dólares en la actualidad, y se ha convertido en uno de los más importantes fabricantes de maquinaria de rayo en China.
