Datos del producto:
Pago y Envío Términos:
|
| Name: | Copper Wire Cable Stranding Machine | Model: | JGG-400/JGG-500/JGG-630 |
|---|---|---|---|
| Shape: | Tubular | Materials: | Copper, Al,Steel wire |
| Use for: | Wire Stranding | PLC brand: | SIEMENS |
| Warranty time: | 1 year | Machine painting: | Customized |
| Resaltar: | Tipo tubular máquina de encalladura del cable,Alambre de cobre Strander tubular,Máquina de encalladura del cable de alambre eléctrico |
||

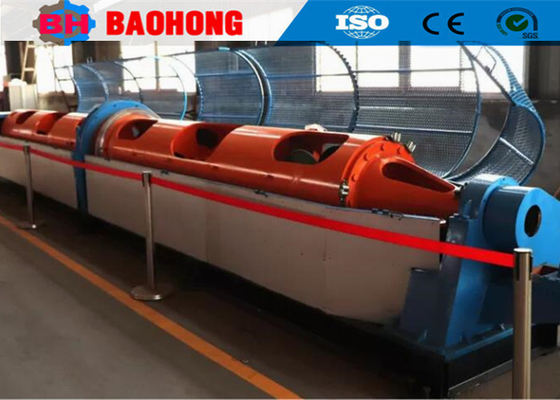

Máquina de fijación de cables eléctricos de cable de cobre Tipo tubular
1Aplicación
Las máquinas de alta velocidad utilizadas principalmente para fijar alambre de cobre, alambre de aluminio, alambre de acero, ACSR y cuerda de alambre.puede usarse para núcleos de aislamiento y algunos procesos de fijación de cables de control.
2. Características
2.1 El cuerpo tubular está en un todo con poco desgaste radial. Se apoya en el rodamiento en ambos extremos, y funciona con un ruido muy bajo.
2.2 La bobina se sujetará mediante muelles de disco y se liberará mediante un dispositivo neumático.
2.3 Puede estimar con precisión la señal de rotura de cualquier bobina en cada jaula de enrollamiento utilizando el escaneo por cantidad digital y la posición de rotura puede mostrarse en la pantalla táctil.
2.4 La máquina adopta el control PLC de toda la línea. El sistema de control eléctrico es avanzado en tecnología, fácil de operar, confiable en funcionamiento.
3Componentes del equipo
3.1- La máquina de pago 1 set.
3.2. Strander 1 juego
3.3.Construcción de la transmisión principal 1 conjunto
3.4- Dispositivo de contador 1 juego
3.5.36 Nivel de transmisión 1 conjunto
3.6. Máquina de tracción de dos ruedas 1 juego
3.7. El eje ocupa el cable de cinta de alambre marco 1set
3.8Sistema de control eléctrico 1 conjunto
4. Parámetros técnicos
|
Modelo (máquina de enlaces tubulares)
|
JGG-400 | JGG-500 | JGG-630 | |
| Diámetro del cable único |
Cubiertas
|
φ1,2-2,6 mm | φ1,4-4 mm | φ2-7 mm |
|
de aluminio
|
φ1,8-2,6 mm | φ1,8-4 mm | φ2-7 mm | |
|
OD máximo del conductor enramado
|
φ7 mm | φ10 mm | φ12 mm | |
| El lanzamiento en la orilla | 6 Jaula para el encallamiento de los bobinos | 37 a 281 mm | de una longitud superior a 45 mm | de una longitud superior a 80 mm |
| 12 Jaula para el barranco de los bobinos | 37 a 281 mm | de una longitud superior a 45 mm | de una longitud superior a 80 mm | |
| 18 La jaula de los bobinos | 44 a 334 mm | de una longitud superior a 45 mm | de una longitud superior a 80 mm | |
| Velocidad de rotación | 6 Jaula para el encallamiento de los bobinos | 600 r/min. | 600 r/min. | 400 r/min. |
| 12 Jaula para el barranco de los bobinos | 600 r/min. | 500 r/min. | 300 r/min. | |
| 18 La jaula de los bobinos | 450 r/min. | 400 r/min. | El valor de las emisiones de CO2 será el siguiente: | |
| Capstán | Diámetro de la rueda de Capstan | φ600 mm | φ800 mm | φ1000 mm |
|
Fuerza máxima de arranque
|
3T | 5T | 5T | |
|
Potencia del motor
|
22 KW | 30 KW | 37 KW | |
|
Tamaño de la bobina
|
Cubiertas | 500 mm | 630 mm | |
|
El centro de pago Bobbin
|
Cubiertas | 500 mm | 630 mm | |
|
Bobbin de recogida
|
Las demás: | Las demás: | Las demás medidas | |
5. Las fotos
6Las fotos de empaque.
7.Nuestra fábrica y introducción
Hejian Baohong Electrical Machinery Co., Ltd fue establecida en 2006.ha sido el mayor fabricante profesional de máquinas de fijación de alambre y máquinas de colocación en el norte de China.
Desde 2006, confiando en el cuidado y el apoyo de nuestros clientes,Baohong Machinery se ha dedicado a la investigación y desarrollo de la máquina de fijación de alambre y la máquina de colocación y ha hecho grandes mejorasAhora nos hemos convertido en la única fábrica que puede desarrollar la producción de la serie JLK de máquinas rígidas para ser una línea de montaje de procesamiento en China,y también hemos desarrollado de forma independiente las líneas JGB Bow skip stranding, las líneas de cableado tipo CGB Bow skip y las líneas de colocación tipo CLY High speed Cradle.
Ahora, Hejian Baohong Electrical Machinery Co., Ltd., cubre un área de 10000 metros cuadrados, taller de producción de 8000 metros cuadrados.El valor de la producción anual es de más de 10 millones de dólares en la actualidad, y se ha convertido en uno de los más importantes fabricantes de maquinaria de enlaces en China.
