Datos del producto:
Pago y Envío Términos:
|
| Nombre: | Máquina que trenza tubular de la cuerda de alambre | Aplicación de la máquina: | El cableado |
|---|---|---|---|
| Tipo: | Tipo tubular | Especificaciones de la bobina: | 500.630 etc |
| Materiales para las hebras: | Cables de cobre, al, acero | El número de unidades de carga de las unidades de carga de las unidades de carga de las unidades de : | φ1000 milímetro |
| Conductor trenzado máximo OD (630): | φ12 milímetro | Color de la máquina: | opcional |
| Resaltar: | Máquina que trenza tubular de alta velocidad,Máquina que trenza tubular de la cuerda de alambre,Máquina que trenza tubular del control eléctrico |
||
Control Eléctrico de Máquina Tubular de Trenzado de Cable de Acero de Alta Velocidad
1. Aplicación
Esta máquina se utiliza principalmente en fábricas de alambres y cables para trenzar cobre, aluminio, acero alambretrabajo de trenzado para producir cables eléctricos, cables ACSR, etc.
2. Características Principales
La máquina trefiladora tubular está compuesta principalmente por un devanador central, un host tubular, una máquina de taping (opcional), un dispositivo de tracción, un soporte de enrollado y desplazamiento, y un sistema de control eléctrico.
3. Componentes del Equipo
3.1. Máquina de desbobinado 1 juego
3.2. Seis retorcedores 1 juego
3.3. Estructura de transmisión principal 1 juego
3.4. Base paralela al molde 1 juego
3.5. Dispositivo de medición de la máquina 1 juego
3.6. Transmisión de 36 niveles 1 juego
3.7. Máquina tractora de doble rueda 1 juego
3.8. Marco de alambre de cinta de enrollado de eje 1 juego
3.9. Sistema de control eléctrico 1 juego
4. Parámetros técnicos
| Modelo (Máquina Tubular de Trenzado) | JGG-400 | JGG-500 | JGG-630 | |
| Diámetro del alambre individual | Cobre | φ1.2-2.6 mm | φ1.4-4 mm | φ2-7 mm |
| Aluminio | φ1.8-2.6 mm | φ1.8-4 mm | φ2-7 mm | |
| OD máximo del conductor trenzado | φ7 mm | φ10 mm | φ12 mm | |
| Paso de trenzado | Jaula de trenzado de 6 bobinas | 37-281 mm | 44-338 mm | 82-620 mm |
| Jaula de trenzado de 12 bobinas | 37-281 mm | 44-338 mm | 82-620 mm | |
| Jaula de trenzado de 18 bobinas | 44-334 mm | 44-338 mm | 82-620 mm | |
| Velocidad de rotación | Jaula de trenzado de 6 bobinas | 600 r/min | 600 r/min | 400 r/min |
| Jaula de trenzado de 12 bobinas | 600 r/min | 500 r/min | 300 r/min | |
| Jaula de trenzado de 18 bobinas | 450 r/min | 400 r/min | 230 r/min | |
| Cabrestante | Diámetro de la rueda del cabrestante | φ600 mm | φ800 mm | φ1000 mm |
| Fuerza máxima de arrastre | 3T | 5T | 5T | |
| Potencia del motor | 22 KW | 30 KW | 37 KW | |
| Bobinas | 400 mm | 500 mm | 630 mm | |
| Bobina de desbobinado central | 400 mm | 500 mm | 630 mm | |
| Bobina de enrollado | 1250 mm | 1600 mm | 2000 mm | |

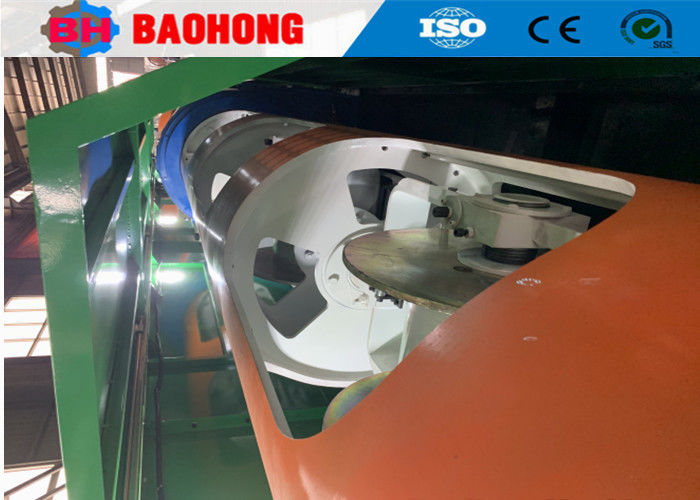

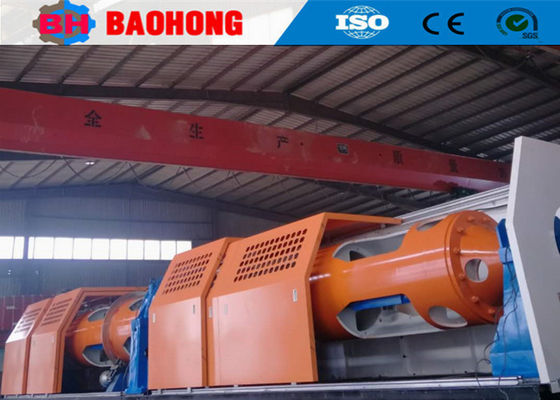

5. Foto
6. Foto de embalaje
7. Nuestra fábrica e introducción
Hejian Baohong Electrical Machinery Co., Ltd. fue establecida en 2006. Nuestra empresa está ubicada en la Zona de Desarrollo Económico de la Ciudad de Hejian, Provincia de Hebei, y ha sido el mayor fabricante profesional de máquinas de trenzado y máquinas de tendido de cables en el norte de China.
Desde 2006, confiando en el cuidado y apoyo de nuestros clientes, Baohong Machinery se ha dedicado a la investigación y desarrollo de máquinas de trenzado y máquinas de tendido de cables y ha realizado grandes mejoras. Ahora nos hemos convertido en la única fábrica que puede desarrollar la producción de la serie de máquinas de trenzado rígido JLK para ser un procesamiento en línea de ensamblaje en China, y también hemos desarrollado de forma independiente las líneas de trenzado de salto de arco JGB, las líneas de cableado de tipo salto de arco CGB y las líneas de tendido de tipo cuna de alta velocidad CLY.
Ahora, Hejian Baohong Electrical Machinery Co., Ltd., cubre un área de 10000 metros cuadrados, taller de producción de 8000 metros cuadrados. Nuestra empresa cuenta con 60 empleados, incluyendo 10 personal de I + D. El valor de producción anual supera los 10 millones de dólares en la actualidad, y se ha convertido en uno de los fabricantes de máquinas de trenzado más importantes de China.
