Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | Máquina que trenza tubular torcida 7 bases | Utilización: | El cableado |
|---|---|---|---|
| El tipo: | Las demás | Tamaños del carrete: | 500.630 etc |
| Materiales para las hebras: | Cables de cobre, al, acero | El número de unidades de carga de las unidades de carga de las unidades de carga de las unidades de : | de una longitud igual o superior a 1000 mm |
| Conductor trenzado máximo OD (630): | 12 milímetros | Pintura de la máquina: | Solicitud del cliente |
| Resaltar: | Máquina que trenza tubular de alta velocidad,Máquina que trenza tubular del alambre de cobre,Máquina que trenza tubular torcida 7 bases |
||

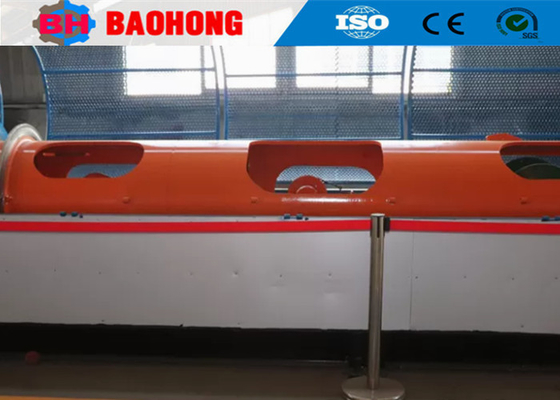

Máquina de ensamblaje de alambre de cobre de tipo tubular de alta velocidad
1Aplicación
La máquina de ensamblaje de tipo tubular de alta velocidad se utiliza para ensamblar alambre de acero, alambres de aluminio y alambre de cobre, así como para cablear los cables de control.
2. Principales características
2.1.El cuerpo tubular está en un todo con poco desgaste radial. Se apoya en el rodamiento en ambos extremos y funciona con un ruido muy bajo.
2.2 La bobina se sujetará mediante muelles de disco y se liberará mediante un dispositivo neumático.
2.3 Se dispondrán para todo el recorrido paradas de emergencia y de corte de alambre.
2.4.La máquina adopta el control PLC de toda la línea. El sistema de control eléctrico es avanzado en tecnología, fácil de operar, confiable en funcionamiento.
3. Parámetros técnicos
| Modelo (máquina de enlaces tubulares) | JGG-400 | JGG-500 | JGG-630 | |
| Diámetro del cable único | Cubiertas | φ1,2-2,6 mm | φ1,4-4 mm | φ2-7 mm |
| de aluminio | φ1,8-2,6 mm | φ1,8-4 mm | φ2-7 mm | |
| OD máximo del conductor enramado | φ7 mm | φ10 mm | φ12 mm | |
| El lanzamiento en la orilla | 6 Jaula para el encallamiento de los bobinos | 37 a 281 mm | de una longitud superior a 45 mm | de una longitud superior a 80 mm |
| 12 Jaula para el barranco de los bobinos | 37 a 281 mm | de una longitud superior a 45 mm | de una longitud superior a 80 mm | |
| 18 La jaula de los bobinos | 44 a 334 mm | de una longitud superior a 45 mm | de una longitud superior a 80 mm | |
| Velocidad de rotación | 6 Jaula para el encallamiento de los bobinos | 600 r/min. | 600 r/min. | 400 r/min. |
| 12 Jaula para el barranco de los bobinos | 600 r/min. | 500 r/min. | 300 r/min. | |
| 18 La jaula de los bobinos | 450 r/min. | 400 r/min. | El valor de las emisiones de CO2 será el siguiente: | |
| Capstán | Diámetro de la rueda de Capstan | φ600 mm | φ800 mm | φ1000 mm |
| Fuerza máxima de arranque | 3T | 5T | 5T | |
| Potencia del motor | 22 KW | 30 KW | 37 KW | |
| Tamaño de la bobina | Cubiertas | 500 mm | 630 mm | |
| El centro de pago Bobbin | Cubiertas | 500 mm | 630 mm | |
| Bobbin de recogida | Las demás: | Las demás: | Las demás medidas | |
4. Foto
5Foto de embalaje.
6Nuestra fábrica y introducción
Hejian Baohong Electrical Machinery Co., Ltd. fue establecida en 2006.Ubicada en la Zona de Desarrollo Económico de Hejian, provincia de Hebei, nuestra compañía es el mayor fabricante profesional de máquinas de enrollamiento y máquinas de pago en el norte de China.
Desde 2006, confiando en el cuidado y el apoyo de nuestros clientes,Baohong Machinery se ha dedicado a la investigación y desarrollo de la máquina de fijación de alambre y la máquina de colocación y ha hecho grandes mejorasAhora nos hemos convertido en la única fábrica que puede desarrollar la producción de la serie JLK de máquinas rígidas para ser una línea de montaje de procesamiento en China,y también hemos desarrollado de forma independiente las líneas JGB Bow skip stranding, las líneas de cableado tipo CGB Bow skip y las líneas de colocación tipo CLY High speed Cradle.
Ahora, Hejian Baohong Electrical Machinery Co., LTD., cubre un área de 10.000 metros cuadrados, taller de producción de 8000 metros cuadrados.La empresa cuenta con 60 empleados, incluidos 10 miembros del personal de I+D.En la actualidad, el valor anual de la producción supera los 10 millones de dólares estadounidenses y se ha convertido en uno de los fabricantes más importantes de máquinas de fijación en China.
