Datos del producto:
Pago y Envío Términos:
|
| Nombre: | Tipo tubular máquina de encalladura | Forma de las piezas: | Forma tubular |
|---|---|---|---|
| uso para: | El cableado | Materiales: | Alambre del Cu, del Al y alambres de acero |
| Las mariposas: | 400 milímetros, 500 milímetros, 630 milímetros | Método del freno: | Tipo neumático freno |
| Color de la máquina: | Personalizado | Tiempo de garantía: | 1 año |
| Resaltar: | Trenzar la máquina de la fabricación de cables del alambre,Máquina tubular de la fabricación de cables del alambre,500m m Bobbin Tubular Stranding Machine |
||

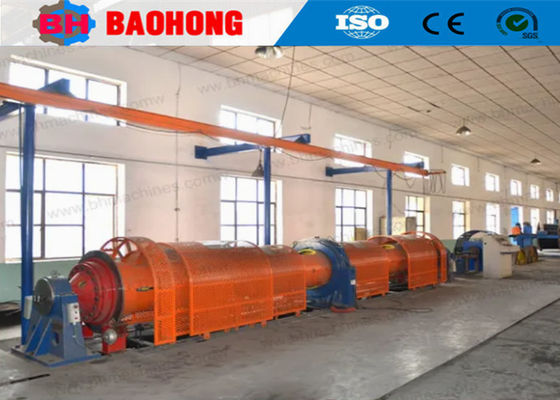

Máquina de fabricación de alambre y cable de tipo tubular con bobina de 500 mm
1Aplicación
La máquina de trillado tubular se utiliza para trillado de alambre de cobre, alambre de aluminio y núcleo de cable aislado. La velocidad de producción es extremadamente rápida.Cables desnudos de 45 mm2Si reducimos el tiempo de carga y descarga, y el tiempo de parada del host, por ejemplo 3 horas, el tiempo de carga y descarga de los cables se reducirá a un mínimo de 3 horas.20000 metros de conductor puede ser producidoLa capacidad de producción es muy alta.
2. Características
2.1 La máquina de fijación está diseñada con 1+5 bobinas, 1+6 bobinas, 1+8 bobinas, 1+10 bobinas, 1+12 bobinas, jaula o de acuerdo con las necesidades del cliente.
2.2 El cuerpo tubular está en un todo con poco desgaste radial, está apoyado en el rodamiento en ambos extremos y funciona con un ruido muy bajo.
2.3 La jaula tubular está recocida, lo que reducirá la tensión interna y aumentará la vida útil.
2.4 Bobinas fijadas con pinzas mecánicas: una es móvil y otra fija, o Bobina fijada en el eje mediante llave.
3. Parámetros técnicos
|
Modelo (máquina de enlaces tubulares) |
JGG-400 | JGG-500 | JGG-630 | |
| Diámetro del cable único |
De cobre |
φ1,2-2,6 mm | φ1,4-4 mm | φ2-7 mm |
|
de aluminio |
φ1,8-2,6 mm | φ1,8-4 mm | φ2-7 mm | |
|
OD máximo del conductor enramado |
φ7 mm | φ10 mm | φ12 mm | |
| El lanzamiento en la orilla | 6 Jaula para el encallamiento de los bobinos | 37 a 281 mm | de una longitud superior a 45 mm | de una longitud superior a 80 mm |
| 12 Jaula para el barranco de los bobinos | 37 a 281 mm | de una longitud superior a 45 mm | de una longitud superior a 80 mm | |
| 18 La jaula de los bobinos | 44 a 334 mm | de una longitud superior a 45 mm | de una longitud superior a 80 mm | |
| Velocidad de rotación | 6 Jaula para el encallamiento de los bobinos | 600 r/min. | 600 r/min. | 400 r/min. |
| 12 Jaula para el barranco de los bobinos | 600 r/min. | 500 r/min. | 300 r/min. | |
| 18 La jaula de los bobinos | 450 r/min. | 400 r/min. | El valor de las emisiones de CO2 será el siguiente: | |
| Capstán | Diámetro de la rueda de Capstan | φ600 mm | φ800 mm | φ1000 mm |
|
Fuerza máxima de arranque |
3T | 5T | 5T | |
|
Potencia del motor |
22 KW | 30 KW | 37 KW | |
|
Tamaño de la bobina |
Cubiertas | 500 mm | 630 mm | |
|
El centro de pago Bobbin |
Cubiertas | 500 mm | 630 mm | |
|
Bobbin de recogida |
Las demás: | Las demás: | Las demás medidas | |
4. Foto
5Foto de embalaje.
6Nuestra fábrica y introducción
Hejian Baohong Electrical Machinery Co., Ltd. fue establecida en 2006.ha sido el mayor fabricante profesional de máquinas de fijación de alambre y máquinas de colocación en el norte de China.
Desde 2006, confiando en el cuidado y el apoyo de nuestros clientes,Baohong Machinery se ha dedicado a la investigación y desarrollo de la máquina de fijación de alambre y la máquina de colocación y ha hecho grandes mejorasAhora nos hemos convertido en la única fábrica que puede desarrollar la producción de la serie JLK de máquinas rígidas para ser una línea de montaje de procesamiento en China,y también hemos desarrollado de forma independiente las líneas JGB Bow skip stranding, las líneas de cableado tipo CGB Bow skip y las líneas de colocación tipo CLY High speed Cradle.
Ahora, Hejian Baohong Electrical Machinery Co., Ltd., cubre un área de 10000 metros cuadrados, taller de producción de 8000 metros cuadrados.El valor de la producción anual es de más de 10 millones de dólares en la actualidad, y se ha convertido en uno de los más importantes fabricantes de maquinaria de enlaces en China.
