Datos del producto:
Pago y Envío Términos:
|
| Product name: | 1250mm Drum Laying Up Machine | Las mariposas: | 800 1000 1250 1400 1600 1800 2000 |
|---|---|---|---|
| Use for: | Cable laying up | Stranding Pitch(1000): | 200-2000 mm |
| Capstan Wheel Diameter(630): | 1000 | Marca del inversor: | Las empresas Siemens |
| Marca del motor: | Las empresas Siemens | Equipment painting: | Optional |
| Guarantee time: | 1 yeear | ||
| Resaltar: | máquina del desarme del tambor de 1250m m,Equipo de producción del cable de la alta precisión,máquina del desarme del cable 60m/min |
||
Máquina de colocación de tambores de 1250 mm Equipo de producción de cables de alta precisión
1Aplicación
La máquina de colocación se utiliza para el cableado del núcleo múltiple, cables de goma, cables de energía de plástico, cables telefónicos, cables de control, cables de PVC, cables XLPE con o sin blindaje de acero, cables de minería,Los cables redondos, los cables en forma de sector con torsión trasera o sin torsión.
2. Características
2.1 La máquina de colocación de cables de tipo jaula está 100% retorcida hacia atrás y enrollada.
2.2 Diseñados para colocar conductores de potencia con 3-5 núcleos redondos y núcleos rectos o de forma de sector.
2.3 Equipados con capstan de doble rueda de tracción para cables de pequeño tamaño o con caterpillar de tracción para cables de potencia más grandes.
2.4 La máquina está provista de un sistema de control HMI+PLC para ajustar de antemano la inclinación y para sincronizar la velocidad con la toma.
2.5 Los soportes rotativos independientes de pago impulsados por un motor girarán sincrónicamente con la toma rotativa y también pueden girar de forma independiente.El soporte de toma giratorio está soportado por una rigidez de la estructura mejorada bajo los rodillos., fiabilidad y estabilidad de la rotación.
3. Parámetros técnicos
| Modelo (máquina de colocación) | Se aplicará el procedimiento siguiente: | Se aplicará el procedimiento siguiente: | Se aplicará el método de evaluación de la calidad de los productos. | Se trata de un sistema de control de la calidad. | Se aplicará el método de evaluación de la calidad de los productos. | |
| Diámetro del cable único | φ5 a 10 mm | φ5 a 12 mm | φ8-20 mm | φ8 a 25 mm | φ10-35 mm | |
| OD máximo del conductor enramado | φ30 mm | φ40 mm | φ63 mm | φ70 mm | φ80 mm | |
| El lanzamiento en la orilla | 50 a 800 mm | 95 a 1500 mm | 200 a 2000 mm | Cubiertas y cubiertas | De las partidas siguientes: | |
| Capstán | Diámetro de la rueda de Capstan | de una longitud igual o superior a 1000 mm | Las demás: | Las demás: | Las demás medidas | 2500 mm |
| Fuerza máxima de arranque | 10 T | 12 T | 15 T | 20 T | 25 T | |
| Potencia del motor | 18.5 KW | 22 KW | 30 KW | 37 KW | 55 kW | |
| Tamaño de la bobina | 630 mm | de una longitud igual o superior a 800 mm | de una longitud igual o superior a 1000 mm | Las demás: | Las demás: | |
| Bobbin de recogida | Las demás: | Las demás: | Las demás medidas | 2500 mm | de una longitud igual o superior a 30 mm | |
| Velocidad lineal máxima de arranque | 60 m/min. | 60 m/min. | 34 m/min. | 28 m/min. | Se aplican las siguientes medidas: | |
| Altura central | de una longitud igual o superior a 1000 mm | de una longitud igual o superior a 1000 mm | de una longitud igual o superior a 1000 mm | de una longitud igual o superior a 1000 mm | de una longitud igual o superior a 1000 mm | |

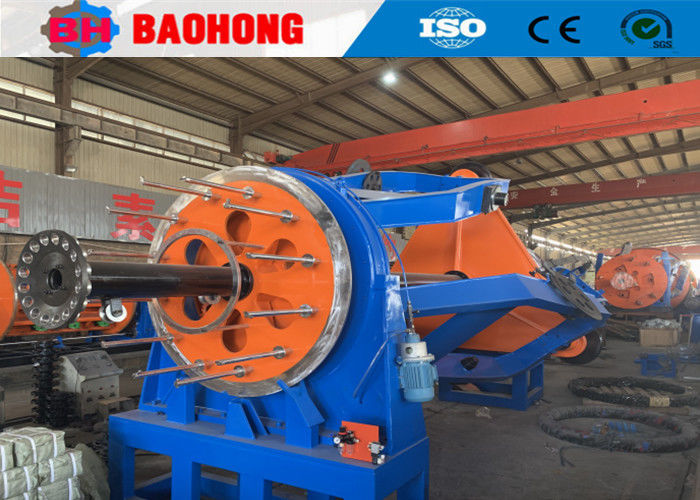

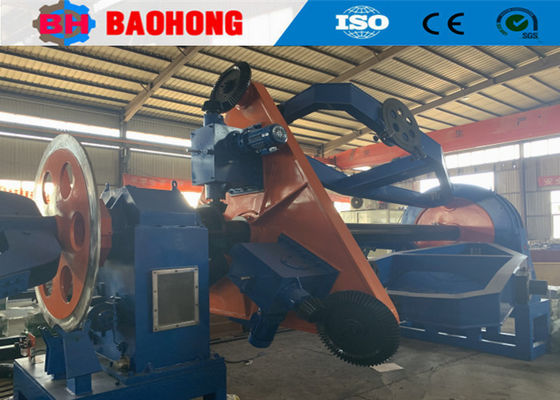

4. Las fotos
5Foto de embalaje.
6Nuestra fábrica y introducción
Hejian Baohong Electrical Machinery Co., Ltd. fue fundada en 2006.ha sido el mayor fabricante profesional de máquinas de fijación de alambre y máquinas de colocación en el norte de China.
Desde 2006, confiando en el cuidado y el apoyo de nuestros clientes,Baohong Machinery se ha dedicado a la investigación y desarrollo de la máquina de fijación de alambre y la máquina de colocación y ha hecho grandes mejorasAhora nos hemos convertido en la única fábrica que puede desarrollar la producción de la serie JLK de máquinas rígidas para ser una línea de montaje de procesamiento en China,y también hemos desarrollado de forma independiente las líneas JGB Bow skip stranding, las líneas de cableado tipo CGB Bow skip y las líneas de colocación tipo CLY High speed Cradle.
Ahora, Hejian Baohong Electrical Machinery Co., Ltd., cubre un área de 10000 metros cuadrados, taller de producción de 8000 metros cuadrados.El valor de la producción anual es de más de 10 millones de dólares en la actualidad, y se ha convertido en uno de los más importantes fabricantes de maquinaria de rayo en China.
