Datos del producto:
Pago y Envío Términos:
|
| Nombre del equipo: | Los corazones multi aislados atan con alambre la colocación de la máquina | Tamaños del carrete: | 800 1000 1250 1400 1600 1800 2000 |
|---|---|---|---|
| Solicitud: | Desarme del cable | Fuerza de tracción máxima (1000): | 15 t |
| Potencia del motor(800): | 22 kilovatios | Altura central: | 1000 mm |
| Color del equipo: | Opcional | Período de garantía: | 1 año |
| Resaltar: | Máquina para colocar alambre aislado 22KW,Máquina de colocación de múltiples núcleos 1000 mm,Máquina para colocar alambre de altura central |
||
Máquina aislada para colocar alambre de varios núcleos 22KW 1000 mm de altura central
1Aplicación
La máquina de colocación se utiliza para cablear el núcleo múltiple (de 3-7 ), cables de goma, cables de energía de plástico, cables telefónicos,cables de control, cables de PVC, cables XLPE con o sin blindaje de acero,Cables de minería, cables de energía de baja y media baja tensión.
2.Características
2.1 La máquina de colocación está diseñada con 3 / 1+3 / 1+1+3 / 3+3 Bobbin Cage.
2.2 Bobina: 800 mm, 1000 mm, 1250 mm, 1600 mm según la norma DIN 46391 / modificada.
2.3 Máquina de colocación del núcleo, el eje principal está soportado por rodamientos de rodillos.
2.4El convertidor controla todos los motores de CA de la línea: motor principal, motores de pago, motores de absorción, motores de travesía, motores accionados, motores de cinta y absorción rotativa.fácil mantenimiento.
2.5La inclinación se puede configurar, cambiar y mostrar en los paneles táctiles, y también la colocación (a la derecha o a la izquierda), el movimiento de puntos y el movimiento rápido se pueden configurar en el panel táctil.
2.6 Panel táctil con PLC y barra de bus PROFIRBUS, que permiten una bien organizada activación y apagada, funcionamiento y sincronización cíclica de los diferentes motores.Control eléctrico anticipado, fácil de operar y de funcionamiento fiable
3. Parámetros técnicos
| Modelo (máquina de colocación) | Se aplicará el procedimiento siguiente: | Se aplicará el procedimiento siguiente: | Se aplicará el método de evaluación de la calidad de los productos. | Se trata de un sistema de control de la calidad. | Se aplicará el método de evaluación de la calidad de los productos. | |
| Diámetro del cable único | φ5 a 10 mm | φ5 a 12 mm | φ8-20 mm | φ8 a 25 mm | φ10-35 mm | |
| OD máximo del conductor enramado | φ30 mm | φ40 mm | φ63 mm | φ70 mm | φ80 mm | |
| El lanzamiento en la orilla | 50 a 800 mm | 95 a 1500 mm | 200 a 2000 mm | Cubiertas y cubiertas | De las partidas siguientes: | |
| Capstán | Diámetro de la rueda de Capstan | de una longitud igual o superior a 1000 mm | Las demás: | Las demás: | Las demás medidas | 2500 mm |
| Fuerza máxima de arranque | 10 T | 12 T | 15 T | 20 T | 25 T | |
| Potencia del motor | 18.5 KW | 22 KW | 30 KW | 37 KW | 55 kW | |
| Tamaño de la bobina | 630 mm | de una longitud igual o superior a 800 mm | de una longitud igual o superior a 1000 mm | Las demás: | Las demás: | |
| Bobbin de recogida | Las demás: | Las demás: | Las demás medidas | 2500 mm | de una longitud igual o superior a 30 mm | |
| Velocidad lineal máxima de arranque | 60 m/min. | 60 m/min. | 34 m/min. | 28 m/min. | Se aplican las siguientes medidas: | |
| Altura central | de una longitud igual o superior a 1000 mm | de una longitud igual o superior a 1000 mm | de una longitud igual o superior a 1000 mm | de una longitud igual o superior a 1000 mm | de una longitud igual o superior a 1000 mm | |

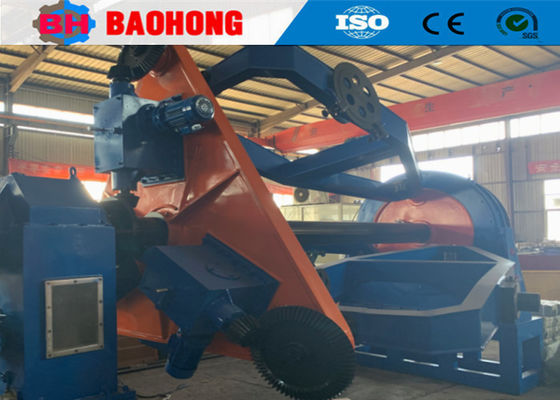

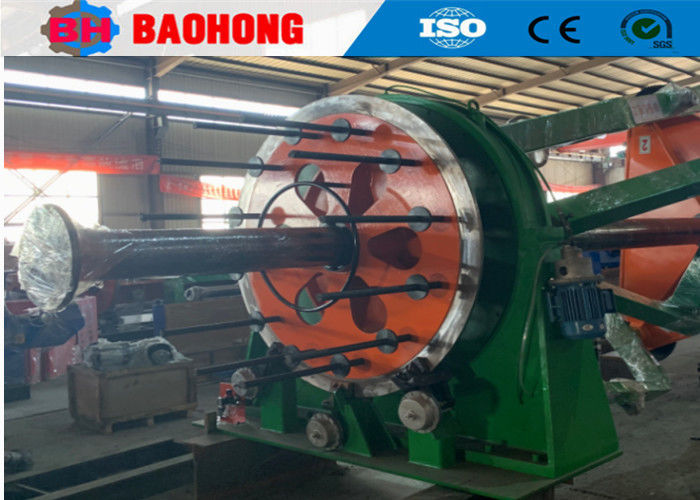

4. Las fotos
5Las fotos de empaque.
6Nuestra fábrica y introducción
Hejian Baohong Electrical Machinery Co., Ltd fue establecida en 2006.ha sido el mayor fabricante profesional de máquinas de fijación de alambre y máquinas de colocación en el norte de China.
Desde 2006, confiando en el cuidado y el apoyo de nuestros clientes,Baohong Machinery se ha dedicado a la investigación y desarrollo de la máquina de fijación de alambre y la máquina de colocación y ha hecho una gran mejoraAhora nos hemos convertido en la única fábrica que puede desarrollar la producción de la serie JLK de máquinas rígidas para ser una línea de montaje de procesamiento en China,y también hemos desarrollado de forma independiente las líneas JGB Bow skip stranding, las líneas de cableado tipo CGB Bow skip y las líneas de colocación tipo CLY High speed Cradle.
Ahora, Hejian Baohong Electrical Machinery Co., Ltd., cubre un área de 10000 metros cuadrados, taller de producción de 8000 metros cuadrados.El valor de la producción anual es de más de 10 millones de dólares en la actualidad, y se ha convertido en uno de los más importantes fabricantes de maquinaria de rayo en China.
