Datos del producto:
Pago y Envío Términos:
|
| Product name: | Skip Type Stranding Machine For Twisting Cable Conductor | Usage: | Skip type wire stranding |
|---|---|---|---|
| Materials: | Steel & Carbon Bow | Rotation speed: | 1000 RPM |
| Bearing brand: | SKF;NSK | PLC,touch screen: | SIEMENS |
| Color: | Optional | Guarantee time: | 12 Months guarantee |
| Resaltar: | Máquina tubular combinada de Strander,Torcer la máquina tubular de Strander del cable,Tipo máquina del salto de encalladura de alambre |
||

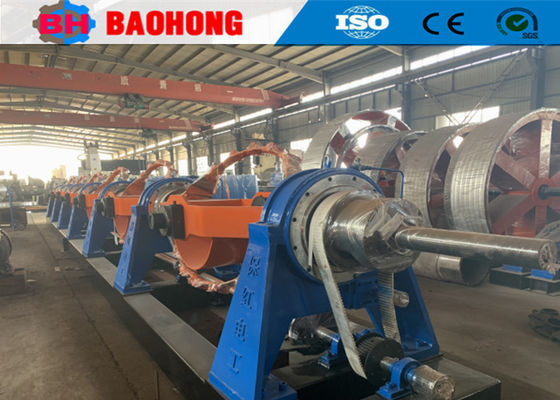

Máquina combinada de ensamblaje de cables de tipo Skip para torcer el conductor del cable
1Aplicación
La máquina de ensamblaje de tipo tubular de alta velocidad se utiliza para ensamblar alambre de acero, alambres de aluminio y alambre de cobre, así como para cablear los cables de control.
2. Características
2.1El cuerpo tubular está en un todo con poco desgaste radial, está apoyado en el rodamiento en ambos extremos y funciona con un ruido muy bajo.
2.2La bobina está sujetada por muelles de disco y liberada por un dispositivo neumático.
2.3Se prevén paradas de emergencia para toda la línea.
2.4.La máquina adopta el control PLC de toda la línea. El sistema de control eléctrico es avanzado en tecnología, fácil de operar, confiable en funcionamiento.
3. Datos técnicos
| Modelo (máquina de fijación por salto) | JGB-630 ((500) | JGB-700 | Se trata de un sistema de control de velocidad | |
| Diámetro del cable único | De cobre | φ1,8 a 5 mm | φ2-5 mm | φ2,5-5 mm |
| de aluminio | φ2,0 a 5 mm | φ2,5-5 mm | φ3,0 a 5 mm | |
| Cables de acero galvanizado | φ1,0-4,0 mm | φ1,2 a 4,0 mm | φ1,5-4,0 mm | |
| OD máximo del conductor enramado | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| El lanzamiento en la orilla | 6 Jaula para el encallamiento de los bobinos | 31.1-235.0 mm | 31.1-235.0 mm | 31.1-235.0 mm |
| Velocidad de rotación máxima | 6 Jaula para el encallamiento de los bobinos | 1000 r/min | Se aplicarán las siguientes medidas: | Se aplicarán las siguientes medidas: |
| Capstán | Diámetro de la rueda de Capstan | Las demás: | Cubierto | Cubierto |
| Fuerza máxima de arranque | 10 T | 10 T | 12 T | |
| Potencia del motor | 37 KW | 45 KW | 55 kW | |
| Tamaño de la bobina | 630*475*127 | 710*530*127 | 800*600*127 | |
4. Marca de los componentes principales
4.1 Los rodamientos utilizan Schneider
4.2 Los motores utilizan la marca China Siemens
4.3 El inversor de CA utiliza la marca Siemens
4.4 El PLC utiliza la marca Siemens
4.5 La pantalla táctil utiliza la marca Siemens
4.6 Las principales piezas eléctricas de baja tensión utilizan productos Schneider
5. Foto
6.Imagen del embalaje
7.Nuestra fábrica y introducción
Hejian Baohong Electrical Machinery Co., Ltd. fue establecida en 2006.ha sido el mayor fabricante profesional de máquinas de fijación de alambre y máquinas de colocación en el norte de China.
Desde 2006, confiando en el cuidado y el apoyo de nuestros clientes,Baohong Machinery se ha dedicado a la investigación y desarrollo de la máquina de fijación de alambre y la máquina de colocación y ha hecho grandes mejorasAhora nos hemos convertido en la única fábrica que puede desarrollar la producción de la serie JLK de máquinas rígidas para ser una línea de montaje de procesamiento en China,y también hemos desarrollado de forma independiente las líneas JGB Bow skip stranding, las líneas de cableado tipo CGB Bow skip y las líneas de colocación tipo CLY High speed Cradle.
Ahora, Hejian Baohong Electrical Machinery Co., Ltd., cubre un área de 10000 metros cuadrados, taller de producción de 8000 metros cuadrados.El valor de la producción anual es de más de 10 millones de dólares en la actualidad, y se ha convertido en uno de los más importantes fabricantes de maquinaria de enlaces en China.
