Datos del producto:
Pago y Envío Términos:
|
| Nombre: | Máquina que trenza planetaria para la fabricación de cables | El tipo: | Tipo planetario |
|---|---|---|---|
| Solicitar una: | El cableado | Carretes: | 315.400.500.630 etc |
| El material: | Alambre del Cu, del Al y alambres de acero | Las demás máquinas: | Las empresas Siemens |
| Período de garantía: | 1 año | El color: | No se puede optar |
| Utilización: | Trenzar el conductor del Cu, del Al, ACSR y la base del cable etc del aislamiento | ||
| Resaltar: | Máquina que trenza planetaria del alambre de cobre,Máquina que trenza planetaria de alta velocidad,Máquina que trenza planetaria de ACSR |
||

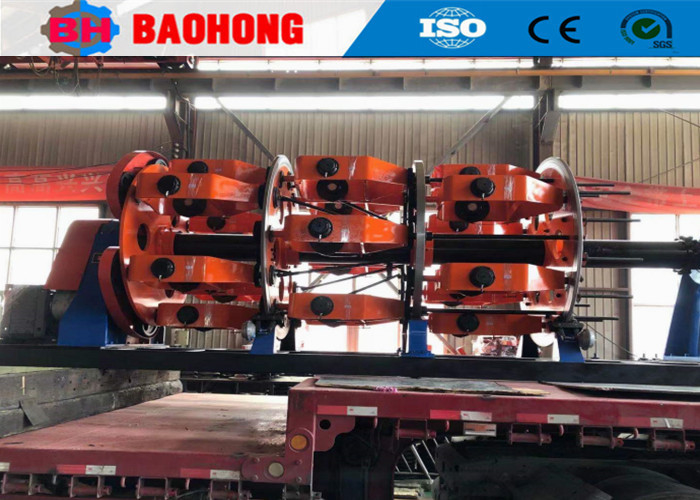

Máquina de fijación planetaria de alambre de cobre de alta velocidad para la fabricación de cables
1. Uso
Esta máquina se utiliza principalmente para fijar Cu, conductor Al, ACSR y núcleo de cable de aislamiento, etc. También se puede utilizar para la detección de cables de Cu.
2Personajes principales
2.1 Método de giro inverso: mecanismo planetario.
2.2 La jaula de torsión de dedos sin eje está equipada con un mecanismo de control de la tensión de fricción.
2.3 Los ejes de transmisión unen todas las piezas de la máquina para mantener el paso estable, que también se puede elegir sincronización de frecuencia para controlar la máquina.
2.4 La máquina se utiliza ampliamente y se manipula convenientemente con bajo ruido.
3Componentes principales
Sitio de pago, jaula, soporte para matrices de alambre, dispositivo de cinta adhesiva no metálica, contador de contadores, dispositivo de extracción, toma con traverso, sistema de transmisión, sistema de control eléctrico y cercas de seguridad
4. Parámetros técnicos
| Modelo (máquina de fijación planetaria) | Se trata de la JLY-315 | El JLY-400 | Se trata de la JLY-500. | Se trata de la siguiente: | |
| Diámetro del cable único | De cobre | φ1-1.6 mm | φ1-4 mm | φ1,2 a 5 mm | φ1,5 a 5 mm |
| de aluminio | φ1,2-2 mm | φ1,2-4 mm | φ1,4 a 5 mm | φ2,0 a 5 mm | |
| OD máximo del conductor enramado | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| El lanzamiento en la orilla | 6 Jaula para el encallamiento de los bobinos | 26 a 435 | 39 a 695 | 44 a 770 | 48 a 840 |
| 12 Jaula para el barranco de los bobinos | 30 a 526 | 43 a 774 | 47 a 858 | 50 a 928 | |
| 18 La jaula de los bobinos | 34 a 639 | 47 a 858 | 55 a 1001 | No incluye: | |
| 24 La jaula de las mariposas | 38 a 749 | 51 a 940 | Las demás: | Las demás | |
| Velocidad de rotación | 6 Jaula para el encallamiento de los bobinos | Se aplicarán las siguientes medidas: | 120 r/min. | 10 r/min | 55 r/min |
| 12 Jaula para el barranco de los bobinos | Se aplicarán las siguientes medidas: | 110 r/min. | 97.5 r/min | 45 r/min. | |
| 18 La jaula de los bobinos | 108 r/min. | Se aplicarán las siguientes medidas: | 82.9 r/min | 35 r/min. | |
| 24 La jaula de las mariposas | Se aplicarán las siguientes medidas: | 90 r/min. | 74 r/min | 25 r/min | |
| Capstán | Diámetro de la rueda de Capstan | de una longitud igual o superior a 1000 mm | Las demás: | Las demás: | Las demás medidas |
| Fuerza máxima de arranque | 2T | 5T | 10T | 15T | |
| Potencia del motor | 18.5 KW | 22 KW | 37 KW | 55 kW | |
| Tamaño de la bobina | Con un diámetro de 30 mm | Cubiertas | 500 mm | 630 mm | |
| El centro de pago Bobbin | Con un diámetro de 30 mm | Las demás: | Las demás: | Las demás: | |
| Bobbin de recogida | Las demás: | Las demás medidas | Las demás medidas | 2500 mm | |
| Velocidad lineal máxima de arranque | Se aplican las siguientes medidas: | 30 m/min. | 34.7 m/min | 20 m/min. | |
| Altura central | de una longitud igual o superior a 1000 mm | de una longitud igual o superior a 1000 mm | de una longitud igual o superior a 1000 mm |
Cubierto
|
|
5. Foto
6Foto de embalaje.
7Nuestra fábrica y introducción
Hejian Baohong Electrical Machinery Co., Ltd. fue establecida en 2006.ha sido el mayor fabricante profesional de máquinas de fijación de alambre y máquinas de colocación en el norte de China.
Desde 2006, confiando en el cuidado y el apoyo de nuestros clientes,Baohong Machinery se ha dedicado a la investigación y desarrollo de la máquina de fijación de alambre y la máquina de colocación y ha hecho grandes mejorasAhora nos hemos convertido en la única fábrica que puede desarrollar la producción de la serie JLK de máquinas rígidas para ser una línea de montaje de procesamiento en China,y también hemos desarrollado de forma independiente las líneas JGB Bow skip stranding, las líneas de cableado tipo CGB Bow skip y las líneas de colocación tipo CLY High speed Cradle.
Ahora, Hejian Baohong Electrical Machinery Co., Ltd., cubre un área de 10000 metros cuadrados, taller de producción de 8000 metros cuadrados.El valor de la producción anual es de más de 10 millones de dólares en la actualidad, y se ha convertido en uno de los más importantes fabricantes de maquinaria de enlaces en China.
Persona de Contacto: Daisy
Teléfono: +8618256531268
