Datos del producto:
Pago y Envío Términos:
|
| Nombre: | Máquina que trenza rígida | Utilización: | El cableado |
|---|---|---|---|
| Las mariposas: | 500 / 630 / 710 | Materiales: | Acero, Cu, Al |
| Código del SH: | 847940 | Marca del PLC: | Las empresas Siemens |
| El color: | Personalizado | Período de garantía: | 12 meses |
| Resaltar: | Alambre que tuerce la máquina que trenza rígida,Máquina que trenza rígida del alambre de cobre,Tipo máquina que trenza rígida de la jaula |
||
Máquina de torsión de cables y alambres para fijación de hebras rígidas Tipo de marco rígido para cobre
1Aplicación
La máquina es adecuada para fijar cables de refuerzo de cobre, aleación de aluminio, cable de aluminio y acero de larga longitud y sección desnuda para producir los siguientes cables de alimentación.Conductores en forma de sector, redondo compactado, un solo núcleo prespiral.
2. Características
2.1.En caso de fallo eléctrico, la máquina se detiene controlada por el sistema de frenado de emergencia, lo que permite que la bobina se mantenga por
La liberación de la bobina se realiza mediante aire comprimido neumático enchufado desde el exterior.
2.2.Constant Bobbin back tension achieved by Electronic pneumatic valve & Single bobbin rotation is electronically sensed for maintaining consistent tension by positive motor control system or passive mechanical equipment.
2.3. Disponible una bobina de varios tamaños ((400,500,630.etc.).
2.4. Multiple huésped con número de jaula multiples ((6.12.18.24.30) es opcional.
2.5. diseño inclinado doble rueda capstan adecuado para cargas de compactación pesadas. 1500mm-2500mm de diámetro. fuerza de tracción 10000kg.
2.6Freno neumático para Cage.
2.7Equipado con PLC, opcional.
3. Datos técnicos
|
Modelo (máquina para fijación de hebras rígidas)
|
El JLK-500 | El JLK-630 | Se trata de un proyecto de ley de la Unión Europea. | |
| Diámetro del cable único | De cobre | φ1,5 a 5 mm | φ1,5 a 5 mm | φ1,5 a 5 mm |
| de aluminio | φ1,5 a 5 mm | φ1,5 a 5 mm | φ1,5 a 5 mm | |
|
OD máximo del conductor enramado
|
φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| El lanzamiento en la orilla | 6 Jaula para el encallamiento de los bobinos | 40 a 719 mm | De las partidas siguientes: | De 54 a 963 mm |
| 12 Jaula para el barranco de los bobinos | 40 a 719 mm | De las partidas siguientes: | De 54 a 963 mm | |
| 18 La jaula de los bobinos | 44-793 mm | Las demás: | de una longitud de más de 30 mm | |
| 24 La jaula de las mariposas | de una longitud superior a 50 mm | de una anchura superior o igual a 30 mm | De las partidas siguientes: | |
| 30 La jaula de las mariposas | de una longitud superior a 30 mm | de una longitud superior o igual a 15 mm | De las partidas siguientes: | |
| Velocidad de rotación | 6 Jaula para el encallamiento de los bobinos | 230.6 r/min | 180.1 r/min | 150.6 r/min |
| 12 Jaula para el barranco de los bobinos | 230.6 r/min | 180.1 r/min | 150.6 r/min | |
| 18 La jaula de los bobinos | 208.5 r/min | 155 r/min. | 142.6 r/min | |
| 24 La jaula de las mariposas | Se aplicarán las siguientes medidas: | 130.1 r/min | 122.3 r/min | |
| 30 La jaula de las mariposas | 161.8 r/min | 115.9 r/min | 102.7 r/min | |
| Capstán | Diámetro de la rueda de Capstan | Las demás medidas | Las demás medidas | Las demás medidas |
| Fuerza máxima de arranque | 30 T | 30 T | 40 T | |
|
Dispositivo preespiral
|
El tono | Entre 500 y 2500 mm | Entre 500 y 2500 mm | Entre 500 y 2500 mm |
|
Potencia del motor
|
90 a 180 KW | 110-180 KW | Entre 130 y 180 kW | |
|
Tamaño de la bobina
|
500*375*127 | 630*475*127 | 710*530*127 | |
|
El centro de pago Bobbin
|
1600*800*80 | 1600*800*80 | 1600*800*80 | |
|
Bobbin de recogida
|
2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
|
Velocidad lineal máxima de arranque
|
Se trata de un sistema de control de la velocidad. | Se trata de un sistema de control de la velocidad. | 62 m/min. | |
|
Altura central
|
de una longitud igual o superior a 1000 mm | Cubierto | Cubierto | |

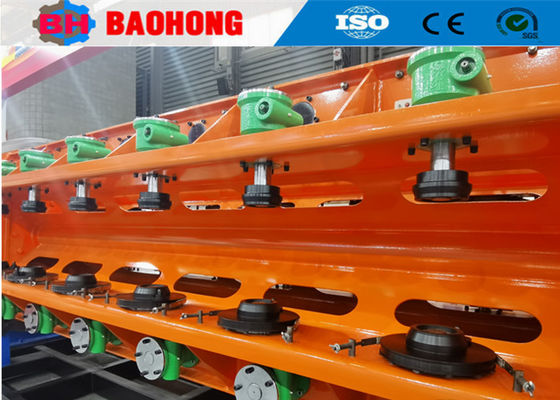

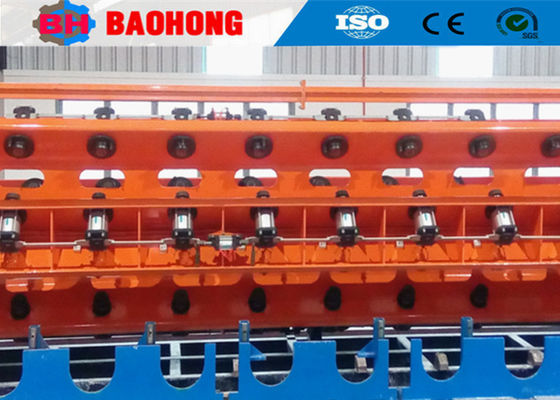

4. Las fotos
5Foto de embalaje.
6Nuestra fábrica y introducción
Hejian Baohong Electrical Machinery Co., Ltd. fue establecida en 2006.ha sido el mayor fabricante profesional de máquinas de fijación de alambre y máquinas de colocación en el norte de China.
Desde 2006, confiando en el cuidado y el apoyo de nuestros clientes,Baohong Machinery se ha dedicado a la investigación y desarrollo de la máquina de fijación de alambre y la máquina de colocación y ha hecho grandes mejorasAhora nos hemos convertido en la única fábrica que puede desarrollar la producción de la serie JLK de máquinas rígidas para ser una línea de montaje de procesamiento en China,y también hemos desarrollado de forma independiente las líneas JGB Bow skip stranding, las líneas de cableado tipo CGB Bow skip y las líneas de colocación tipo CLY High speed Cradle.
Ahora, Hejian Baohong Electrical Machinery Co., Ltd., cubre un área de 10000 metros cuadrados, taller de producción de 8000 metros cuadrados.El valor de la producción anual es de más de 10 millones de dólares en la actualidad, y se ha convertido en uno de los más importantes fabricantes de maquinaria de enlaces en China.
