Datos del producto:
Pago y Envío Términos:
|
| Nombre: | Tipo tubular máquina de encalladura de Wire&Cable | El tipo: | Tipo tubular |
|---|---|---|---|
| Utilización: | El cableado | Materiales: | Alambre de cobre, alambre del al y base de cable aislado. |
| Carretes: | 200 milímetros, 250 milímetros, 315 milímetros, 400 milímetros, 500 milímetros, 630 milímetros, 800 | Manera del freno: | Freno neumático |
| Color de la máquina: | Personalizado | Tiempo de garantía: | Un año |
| Resaltar: | Strander tubular de alta velocidad,Strander tubular de cobre,200m m Bobbin Tubular Strander |
||
Máquina de cableado de alambre y cableado de tipo tubular de cobre de alta velocidad con bobina de 200 mm
1Aplicación
La máquina de ensamblaje tubular se utiliza para alambre de cobre, alambre de aluminio y núcleo de cable aislado.Enlaces tubulares con torsión posterior, para 1 + 6 Bobbin, 1 + 12 Bobbin de cobre / aluminio redondo y conductores compactos y enlaces de alambre de acero.
La velocidad de producción es extremadamente rápida, por ejemplo, JGG/1+6 Tubular Stranding Machine, 45mm2 cables desnudos, paso 105mm, la velocidad es de 2500m/h.La máquina de enroscamiento puede producir 30000m de cables.Si reducimos el tiempo de carga y descarga, y el tiempo de parada del host, por ejemplo 3 horas, se pueden producir 20000 metros de conductor.
2. Características
2.1 Esta máquina de enroscamiento de tipo tubular se personaliza de acuerdo con los requisitos de los clientes.
2.2 La máquina de encadenamiento está diseñada con 1+5 bobinas, 1+6 bobinas, 1+8 bobinas, 1+10 bobinas, 1+12 bobinas, jaula o de acuerdo con las necesidades del cliente.
2.3 Bobina: 200 mm, 250 mm, 315 mm, 400 mm, 500 mm, 630 mm, 800 mm, 1000 mm, 1250 mm según la norma DIN 46397 / Modificada.
2.4 Máquina de fijación tubular, con jaulas apoyadas en un buen rodamiento en ambos extremos.
2.5 La jaula tubular está recocida, lo que reducirá la tensión interna y aumentará la vida útil.
2.6 Alta eficiencia y velocidad, bajo ruido, larga vida. 200 / 1 + 6 velocidad máxima de la jaula 1400 RPM. 200 / 1 + 18 velocidad máxima de la jaula 900 RPM. 1250 / 1 + 5 velocidad máxima de la jaula 100 RPM.
2.7 Bobinas bloqueadas con pinzas mecánicas: una es móvil y la otra fija, o el bobinado se fija en el eje mediante llave.
2.8 Dispositivo de frenado diferente para la tensión de la bobina.
2.9 Tipo de disco Freno neumático para Cage.
2.10 Equipado con PLC, opcional
2.11 Las cajas de cambios clave adoptan las mejores cajas de cambios de China.
2.12 Un dispositivo electromagnético para detener la ruptura de alambre para cada dispositivo de sujeción de bobina. Un dispositivo de detención por inducción está en el contador mecánico del medidor. Estos dispositivos detectarán una ruptura de alambre del 99,9%.
3. Parámetros técnicos
|
Modelo (máquina de enlaces tubulares)
|
JGG-400 | JGG-500 | JGG-630 | |
| Diámetro del cable único |
De cobre
|
φ1,2-2,6 mm | φ1,4-4 mm | φ2-7 mm |
|
de aluminio
|
φ1,8-2,6 mm | φ1,8-4 mm | φ2-7 mm | |
|
OD máximo del conductor enramado
|
φ7 mm | φ10 mm | φ12 mm | |
| El lanzamiento en la orilla |
6 Jaula para el encallamiento de los bobinos
|
37 a 281 mm | de una longitud superior a 45 mm | de una longitud superior a 80 mm |
|
12 Jaula para el barranco de los bobinos
|
37 a 281 mm | de una longitud superior a 45 mm | de una longitud superior a 80 mm | |
|
18 La jaula de los bobinos
|
44 a 334 mm | de una longitud superior a 45 mm | de una longitud superior a 80 mm | |
| Velocidad de rotación |
6 Jaula para el encallamiento de los bobinos
|
600 r/min. | 600 r/min. | 400 r/min. |
|
12 Jaula para el barranco de los bobinos
|
600 r/min. | 500 r/min. | 300 r/min. | |
|
18 La jaula de los bobinos
|
450 r/min. | 400 r/min. | El valor de las emisiones de CO2 será el siguiente: | |
| Capstán |
Diámetro de la rueda de Capstan
|
φ600 mm | φ800 mm | φ1000 mm |
|
Fuerza máxima de arranque
|
3T | 5T | 5T | |
|
Potencia del motor
|
22 KW | 30 KW | 37 KW | |
|
Tamaño de la bobina
|
Cubiertas | 500 mm | 630 mm | |
|
El centro de pago Bobbin
|
Cubiertas | 500 mm | 630 mm | |
|
Bobbin de recogida
|
Las demás: | Las demás: | Las demás medidas | |

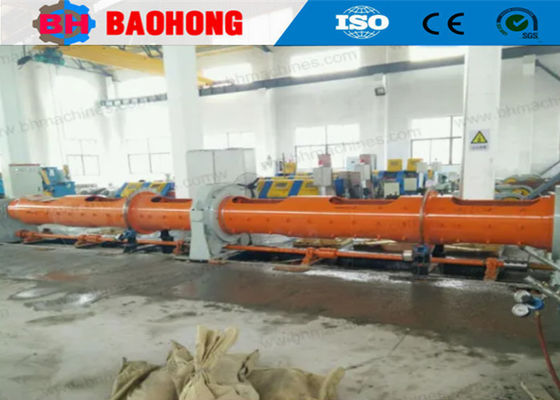

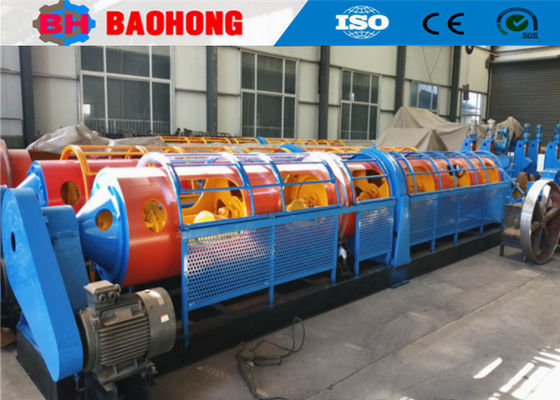

4. Las fotos
5Las fotos de empaque.
6Nuestra fábrica y presentaciones
Hejian Baohong Electrical Machinery Co., Ltd. fue establecida en 2006.ha sido el mayor fabricante profesional de máquinas de fijación de alambre y máquinas de colocación en el norte de China.
Desde 2006, confiando en el cuidado y el apoyo de nuestros clientes,Baohong Machinery se ha dedicado a la investigación y desarrollo de la máquina de fijación de alambre y la máquina de colocación y ha hecho grandes mejorasAhora nos hemos convertido en la única fábrica que puede desarrollar la producción de la serie JLK de máquinas rígidas para ser una línea de montaje de procesamiento en China,y también hemos desarrollado de forma independiente las líneas JGB Bow skip stranding, las líneas de cableado tipo CGB Bow skip y las líneas de colocación tipo CLY High speed Cradle.
Ahora, Hejian Baohong Electrical Machinery Co., Ltd., cubre un área de 10000 metros cuadrados, taller de producción de 8000 metros cuadrados.El valor de la producción anual es de más de 10 millones de dólares en la actualidad, y se ha convertido en uno de los más importantes fabricantes de maquinaria de enlaces en China.
