Máquina de tendido de cables tipo cuna 1600 Máquina de torsión de tambor Ahorro de energía
1. Aplicación
La máquina se utiliza para el cableado de núcleos múltiples de cables de baja tensión de PVC, cables de energía aislados de plástico de media y alta tensión y cables de caucho. La sección transversal del núcleo del cable es de 24-630 mm². La máquina puede producir cables de 3 núcleos, cables de 4 núcleos, cables de 5 núcleos, cables de "4+1" núcleos y cables de "3+2" núcleos.
2. Características
2.1 El desenrollado central está soportado por un soporte y un rodillo, lo que lo hace más estable.
2.2 Sistema de accionamiento CC o CA, controlado por PLC con rendimiento de sincronización garantizado y fácil mantenimiento.
2.3 Al trenzar el conductor dividido, con dispositivos de retroalimentación de corrección de fase y troqueles especiales para garantizar un trenzado de alta calidad.
2.4 Controlador CC o de frecuencia variable para lograr un arranque lento, parada, emergencia, con freno de aire de mariposa separado para cada parte.
2.5 Pantalla táctil y sistema PLC de fácil operación.
3. Parámetros técnicos
| Modelo (Máquina de tendido) |
CLY-630/3+3 |
CLY-800/3+3 |
CLY -1000/3+1+1 |
CLY -1250/3+1+1 |
CLY -1600/3+1+1 |
| Diámetro del alambre individual |
φ5-10 mm |
φ5-12 mm |
φ8-20mm |
φ8-25 mm |
φ10-35 mm |
| OD máximo del conductor trenzado |
φ30 mm |
φ40 mm |
φ63 mm |
φ70 mm |
φ80 mm |
| Paso de trenzado |
50-800 mm |
95-1500 mm |
200-2000 mm |
420-3500 mm |
550-5176 mm |
| Cabrestante |
Diámetro de la rueda del cabrestante |
1000 mm |
1200 mm |
1800 mm |
2000 mm |
2500 mm |
| Fuerza máxima de arrastre |
10 T |
12 T |
15 T |
20 T |
25 T |
| Potencia del motor |
18.5 KW |
22 KW |
30 KW |
37 KW |
55 KW |
| Tamaño de la bobina |
630 mm |
800 mm |
1000 mm |
1250 mm |
1600 mm |
| Bobina de recogida |
1600 mm |
1800 mm |
2000 mm |
2500 mm |
3150 mm |
| Velocidad lineal máxima de arrastre |
60 m/min |
60 m/min |
34 m/min |
28 m/min |
21 m/min |
| Altura central |
1000 mm |
1000 mm |
1000 mm |
1000 mm |
1000 mm |

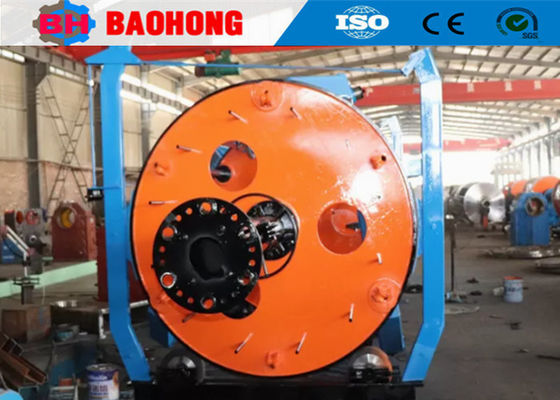

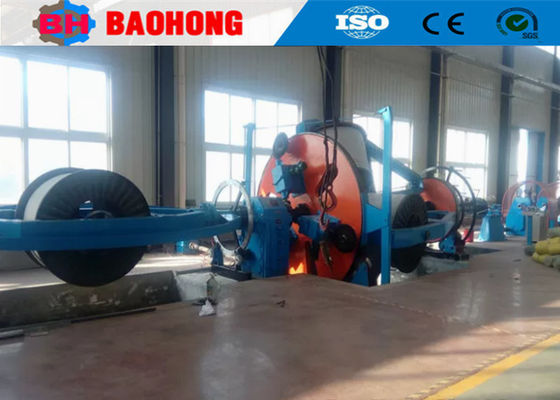

4. Fotos
5. Fotos de embalaje
6. Nuestra fábrica e introducción
Hejian Baohong Electrical Machinery Co., Ltd. se estableció en 2006. Nuestra empresa está ubicada en la Zona de Desarrollo Económico de la ciudad de Hejian, provincia de Hebei, y ha sido el mayor fabricante profesional de máquinas de trenzado de alambre y máquinas de tendido en el norte de China.
Desde 2006, confiando en el cuidado y apoyo de nuestros clientes, Baohong Machinery se ha dedicado a la investigación y desarrollo de máquinas de trenzado de alambre y máquinas de tendido y ha realizado grandes mejoras. Ahora nos hemos convertido en la única fábrica que puede desarrollar la producción de la serie de máquinas de trenzado rígido JLK para ser un proceso de línea de ensamblaje en China, y también hemos desarrollado de forma independiente las líneas de trenzado de salto de arco JGB, las líneas de cableado tipo salto de arco CGB y las líneas de tendido de alta velocidad tipo cuna CLY.
Ahora, Hejian Baohong Electrical Machinery Co., Ltd., cubre un área de 10000 metros cuadrados, taller de producción de 8000 metros cuadrados. Nuestra empresa cuenta con 60 empleados, incluyendo 10 personal de I+D. El valor de producción anual supera los 10 millones de dólares en la actualidad, y se ha convertido en uno de los fabricantes de máquinas de trenzado más importantes de China.
