Datos del producto:
Pago y Envío Términos:
|
| Nombre: | Máquina que trenza planetaria rígida | Aplicación: | El torcer del alambre |
|---|---|---|---|
| Condición: | Nuevo | Modelos: | Tipo planetario |
| Las mariposas: | 500.630 etc | Materiales: | Steel/Cu/Al |
| Color del equipo: | No se puede optar | Período de garantía: | 12 meses |
| Resaltar: | strander planetario del cable,máquina eléctrica de la fabricación de cables |
||
Máquina de fijación de alambres planetarios rígidos para alambres ACSR y alambres aislados
1. Uso
La máquina se utiliza para fijar cables de Cu, Al, ACSR y cables aislados con torsión posterior. También puede blindar cables de acero o cubrir cables.
2Personaje principal
2.1Método de giro hacia atrás: Mecanismo de engranaje solar y planetario.
2.2La caja de torsión de dedos sin eje está equipada con un mecanismo de control de la tensión de fricción.
2.3Los ejes de transmisión unen todas las piezas de la máquina para mantener el paso estable, que también se puede elegir sincronización de frecuencia para controlar la máquina.
2.4La máquina se utiliza ampliamente y se maneja convenientemente con poco ruido.
3. Configuración
Pago, mainframes de sección de 6 carretes, sección de 12 carretes, 18 carretes, 24 carretes y 30 carretes, soporte de dado, banda de recolección, unidad de blindaje, arranque, despegue, sistema impulsado y sistema eléctrico.
4. Parámetros técnicos
| Modelo (máquina de fijación planetaria) | Se trata de la JLY-315 | El JLY-400 | Se trata de la JLY-500. | Se trata de la siguiente: | |
| Diámetro del cable único | De cobre | φ1-1.6 mm | φ1-4 mm | φ1,2 a 5 mm | φ1,5 a 5 mm |
| de aluminio | φ1,2-2 mm | φ1,2-4 mm | φ1,4 a 5 mm | φ2,0 a 5 mm | |
| OD máximo del conductor enramado | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| El lanzamiento en la orilla | 6 Jaula para el encallamiento de los bobinos | 26 a 435 | 39 a 695 | 44 a 770 | 48 a 840 |
| 12 Jaula para el barranco de los bobinos | 30 a 526 | 43 a 774 | 47 a 858 | 50 a 928 | |
| 18 La jaula de los bobinos | 34 a 639 | 47 a 858 | 55 a 1001 | No incluye: | |
| 24 La jaula de las mariposas | 38 a 749 | 51 a 940 | Las demás: | Las demás | |
| Velocidad de rotación | 6 Jaula para el encallamiento de los bobinos | Se aplicarán las siguientes medidas: | 120 r/min. | 10 r/min | 55 r/min |
| 12 Jaula para el barranco de los bobinos | Se aplicarán las siguientes medidas: | 110 r/min. | 97.5 r/min | 45 r/min. | |
| 18 La jaula de los bobinos | 108 r/min. | Se aplicarán las siguientes medidas: | 82.9 r/min | 35 r/min. | |
| 24 La jaula de las mariposas | Se aplicarán las siguientes medidas: | 90 r/min. | 74 r/min | 25 r/min | |
| Capstán | Diámetro de la rueda de Capstan | de una longitud igual o superior a 1000 mm | Las demás: | Las demás: | Las demás medidas |
| Fuerza máxima de arranque | 2T | 5T | 10T | 15T | |
| Potencia del motor | 18.5 KW | 22 KW | 37 KW | 55 kW | |
| Tamaño de la bobina | Con un diámetro de 30 mm | Cubiertas | 500 mm | 630 mm | |
| El centro de pago Bobbin | Con un diámetro de 30 mm | Las demás: | Las demás: | Las demás: | |
| Bobbin de recogida | Las demás: | Las demás medidas | Las demás medidas | 2500 mm | |

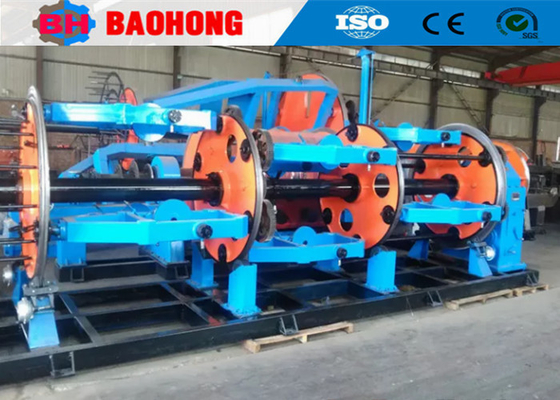

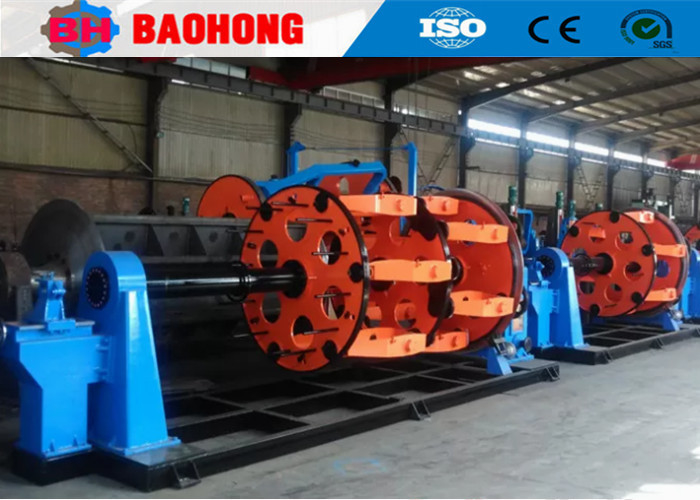

5. Las fotos
6Nuestra fábrica y presentaciones
Hejian Baohong Electrical Machinery Co., Ltd. fue establecida en 2006.Ubicada en la Zona de Desarrollo Económico de Hejian, provincia de Hebei, nuestra empresa es el mayor fabricante profesional de máquinas de fijación y máquinas de colocación en el norte de China.
Desde 2006, Baohong Electrical Machinery ha estado confiando en el cuidado y el apoyo de los clientes, comprometidos con la investigación y el desarrollo de la máquina de fijación y la máquina de colocación,y ha hecho un gran progreso.Ahora, nos hemos convertido en la única fábrica de procesamiento de la línea de montaje en China que puede desarrollar y producir la serie JLK rígido de tramos.Línea de cableado de CGB Bow skip y línea de cableado CLY de alta velocidad.
Ahora, Hejian Baohong Electrical Machinery Co., LTD., cubre un área de 10,000 metros cuadrados, taller de producción de 8,000 metros cuadrados.Nuestra empresa tiene 60 empleados, incluyendo 10 personal de I+D.Con una producción anual de más de 10 millones de dólares estadounidenses, la compañía se ha convertido en uno de los fabricantes de enlaces más importantes de China.
