Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | Máquina de encalladura rígida del alambre y del cable | Utilización: | El cableado |
|---|---|---|---|
| Tamaños de las bobinas: | 500 / 630 / 710 | Trenzar los materiales: | Acero, Cu, Al |
| Cargamento de la bobina: | Tipo inferior lateral | pantalla táctil: | Las empresas Siemens |
| Pintura de la máquina: | Solicitud del cliente | Tiempo de garantía: | 12 meses de garantía |
| Resaltar: | Alambre de cobre que tuerce la máquina,máquina de encalladura rígida |
||
500 630 710 mm Tipo rígido Máquina de fijación de alambre y cable Bajo ruido Entrega rápida
1Aplicación
Esta máquina se utiliza ampliamente en una variedad de cable de control de núcleo múltiple en un cable y blindado.hermosa aparienciaLa tecnología de cableado, fácil de operar, mantener y reparar, es la opción para los equipos de las pequeñas y medianas fábricas decables.
2. Características
2.1No hay daños por abrasión al vararse.
2.2El dispositivo de emergencia más avanzado.
2.3. Adecuado para cables de alimentación y cables de conexión cruzada de alta compactación.
2.4Sistema de control PLC de Siemens, operando en pantalla táctil.
2.5Alta eficiencia y velocidad velocidad máxima de la jaula 253 RPM velocidad máxima de la línea 62,3 m / min
2.6.Pintles de bobina motorizados / manuales con bloqueo de seguridad. Detección de rotura de alambre instalada para cada bobina.
2.7. carga de grupo de bobinas utilizando el tipo de suelo hidráulico. cargadores de carruaje lateral también es opcional.
3. Datos técnicos
| Modelo (máquina para fijación de hebras rígidas) | El JLK-500 | El JLK-630 | Se trata de un proyecto de ley de la Unión Europea. | |
| Diámetro del cable único | De cobre | φ1,5 a 5 mm | φ1,5 a 5 mm | φ1,5 a 5 mm |
| de aluminio | φ1,5 a 5 mm | φ1,5 a 5 mm | φ1,5 a 5 mm | |
| OD máximo del conductor enramado | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| El lanzamiento en la orilla | 6 Jaula para el encallamiento de los bobinos | 40 a 719 mm | De las partidas siguientes: | De 54 a 963 mm |
| 12 Jaula para el barranco de los bobinos | 40 a 719 mm | De las partidas siguientes: | De 54 a 963 mm | |
| 18 La jaula de los bobinos | 44-793 mm | Las demás: | de una longitud de más de 30 mm | |
| 24 La jaula de las mariposas | de una longitud superior a 50 mm | de una anchura superior o igual a 30 mm | De las partidas siguientes: | |
| 30 La jaula de las mariposas | de una longitud superior a 30 mm | de una longitud superior o igual a 15 mm | De las partidas siguientes: | |
| Velocidad de rotación | 6 Jaula para el encallamiento de los bobinos | 230.6 r/min | 180.1 r/min | 150.6 r/min |
| 12 Jaula para el barranco de los bobinos | 230.6 r/min | 180.1 r/min | 150.6 r/min | |
| 18 La jaula de los bobinos | 208.5 r/min | 155 r/min. | 142.6 r/min | |
| 24 La jaula de las mariposas | Se aplicarán las siguientes medidas: | 130.1 r/min | 122.3 r/min | |
| 30 La jaula de las mariposas | 161.8 r/min | 115.9 r/min | 102.7 r/min | |
| Capstán | Diámetro de la rueda de Capstan | Las demás medidas | Las demás medidas | Las demás medidas |
| Fuerza máxima de arranque | 30 T | 30 T | 40 T | |
| Dispositivo preespiral | El tono | Entre 500 y 2500 mm | Entre 500 y 2500 mm | Entre 500 y 2500 mm |
| Potencia del motor | 90 a 180 KW | 110-180 KW | Entre 130 y 180 kW | |
| Tamaño de la bobina | 500*375*127 | 630*475*127 | 710*530*127 | |
| El centro de pago Bobbin | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Bobbin de recogida | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Velocidad lineal máxima de arranque | Se trata de un sistema de control de la velocidad. | Se trata de un sistema de control de la velocidad. | 62 m/min. | |
| Altura central | de una longitud igual o superior a 1000 mm | Cubierto | Cubierto | |

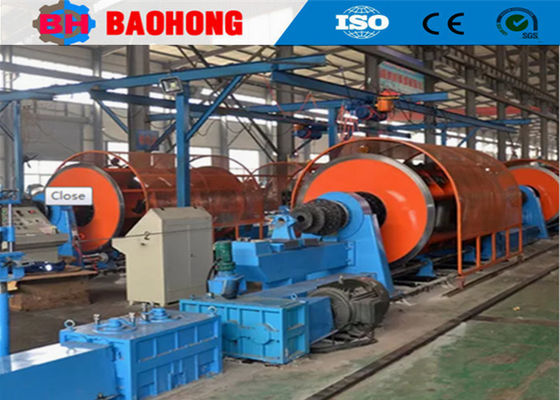

4. Foto
5. imagen de embalaje

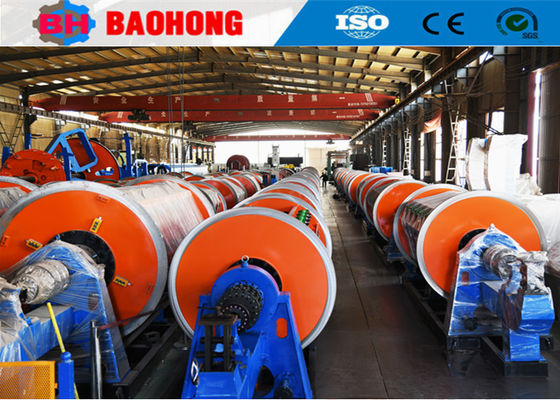

6.Nuestra fábrica y introducción
Hejian Baohong Electrical Machinery Co., Ltd. fue establecida en 2006.ha sido el mayor fabricante profesional de máquinas de fijación de alambre y máquinas de colocación en el norte de China.
Desde 2006, confiando en el cuidado y el apoyo de nuestros clientes,Baohong Machinery se ha dedicado a la investigación y desarrollo de la máquina de fijación de alambre y la máquina de colocación y ha hecho grandes mejorasAhora nos hemos convertido en la única fábrica que puede desarrollar la producción de la serie JLK de máquinas rígidas para ser una línea de montaje de procesamiento en China,y también hemos desarrollado de forma independiente las líneas JGB Bow skip stranding, las líneas de cableado tipo CGB Bow skip y las líneas de colocación tipo CLY High speed Cradle.
Ahora, Hejian Baohong Electrical Machinery Co., Ltd., cubre un área de 10000 metros cuadrados, taller de producción de 8000 metros cuadrados.El valor de la producción anual es de más de 10 millones de dólares en la actualidad, y se ha convertido en uno de los más importantes fabricantes de maquinaria de enlaces en China.
