Datos del producto:
Pago y Envío Términos:
|
| Nombre del artículo: | Máquina durable de la fabricación del alambre de cobre | Material: | Cobre, aluminio, acero |
|---|---|---|---|
| Adecuado para: | Trenzar el alambre y el cable | Especificaciones de la bobina: | 630/500 |
| Gama de echada: | Entre 500 y 2500 mm | Bobina de la compensación: | 2500*1500*125 |
| Cubierta de pago: | 1600*800*80 | Código Hs: | 847940 |
| Resaltar: | strander rígido del marco,máquina de encalladura del cable de alambre |
||
12+18+24/630 Máquina de fabricación de alambre de cobre duradero con carga automática
1. Aplicación
La máquina es adecuada para el trenzado de alambres largos y seccionales de cobre de aluminio desnudo, aleación de aluminio, cables de aluminio y alambres de refuerzo de acero para producir los siguientes cables de alimentación, conductores con forma de sector, compactados redondos.
2. Componentes principales
2.1 Desbobinador
2.2 Trenzadora rígida
2.3 Soporte de matriz de compactación y ensamblaje
2.4 Máquina de encintado concéntrico
2.6 Cabrestante 1200
2.7 Soporte de desplazamiento
2.8 Recogedor tipo columna
2.9 Eje de transmisión
2.10 Armario de control eléctrico
3. Características
3.1 Personalizamos esta trenzadora tipo jaula de acuerdo con los requisitos de los clientes.
3.2La carga y descarga son de posicionamiento automático, lo cual es una operación muy simple.
3.3 La carga del grupo de bobinas utiliza un tipo de suelo hidráulico. Los cargadores laterales de carro también son opcionales.
3.4 El sistema de posicionamiento lento asegura el ángulo preciso de carga y descarga.
3.5 Freno neumático tipo disco para jaula.
3.6 PLC Equipado, opcional.
4. Datos técnicos
| Modelo (Máquina de trenzado rígido) | JLK-500 | JLK-630 | JLK-710/720 | |
| Diámetro del alambre individual | Cobre | φ1.5-5 mm | φ1.5-5 mm | φ1.5-5 mm |
| Aluminio | φ1.5-5 mm | φ1.5-5 mm | φ1.5-5 mm | |
| OD máximo del conductor trenzado | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Paso de trenzado | Jaula de trenzado de 6 bobinas | 40-719 mm | 51-896 mm | 54-963 mm |
| Jaula de trenzado de 12 bobinas | 40-719 mm | 51-896 mm | 54-963 mm | |
| Jaula de trenzado de 18 bobinas | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| Jaula de trenzado de 24 bobinas | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| Jaula de trenzado de 30 bobinas | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Velocidad de rotación | Jaula de trenzado de 6 bobinas | 230.6 r/min | 180.1 r/min | 150.6 r/min |
| Jaula de trenzado de 12 bobinas | 230.6 r/min | 180.1 r/min | 150.6 r/min | |
| Jaula de trenzado de 18 bobinas | 208.5 r/min | 155 r/min | 142.6 r/min | |
| Jaula de trenzado de 24 bobinas | 179 r/min | 130.1 r/min | 122.3 r/min | |
| Jaula de trenzado de 30 bobinas | 161.8 r/min | 115.9 r/min | 102.7 r/min | |
| Cabrestante | Diámetro de la rueda del cabrestante | 2000 mm | 2000 mm | 2000 mm |
| Fuerza máxima de tracción | 30 T | 30 T | 40 T | |
| Dispositivo pre-espiral | Paso | 500-2500mm | 500-2500mm | 500-2500mm |
| Potencia del motor | 90-180 KW | 110-180 KW | 130-180 KW | |
| Tamaño de la bobina | 500*375*127 | 630*475*127 | 710*530*127 | |
| Bobina de pago central | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Bobina de recogida | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Velocidad lineal máxima de tracción | 69 m/min | 69 m/min | 62 m/min | |
| Altura central | 1000 mm | 1100 mm | 1100 mm | |

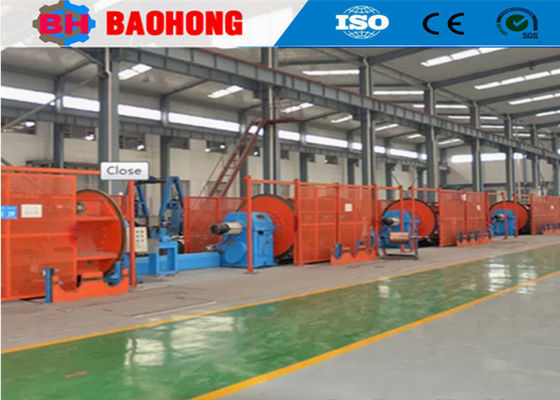

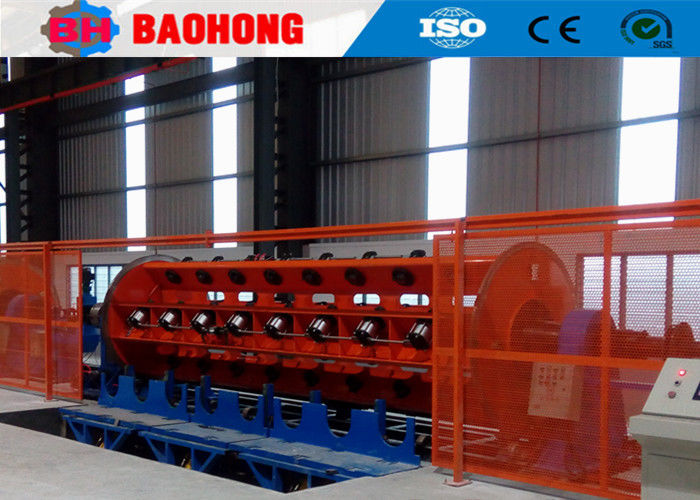

5. Fotos
6. Foto del embalaje
7. Nuestra fábrica e introducción
Hejian Baohong Electrical Machinery Co., Ltd. se estableció en 2006. Nuestra empresa está ubicada en la Zona de Desarrollo Económico de la ciudad de Hejian, provincia de Hebei, y ha sido el mayor fabricante profesional de máquinas de trenzado de alambre y máquinas de tendido en el norte de China.
Desde 2006, confiando en el cuidado y el apoyo de nuestros clientes, Baohong Machinery se ha dedicado a la investigación y el desarrollo de máquinas de trenzado de alambre y máquinas de tendido y ha realizado una gran mejora. Ahora nos hemos convertido en la única fábrica que puede desarrollar la producción de la serie de máquinas de trenzado rígido JLK para que sea un procesamiento de línea de montaje en China, y también hemos desarrollado de forma independiente las líneas de trenzado de salto de arco JGB, las líneas de cableado de tipo salto de arco CGB y las líneas de tendido tipo cuna de alta velocidad CLY.
Ahora, Hejian Baohong Electrical Machinery Co., Ltd., cubre un área de 10000 metros cuadrados, taller de producción de 8000 metros cuadrados. Nuestra empresa cuenta con 60 empleados, incluidos 10 empleados de I+D. El valor de producción anual supera los 10 millones de dólares en la actualidad, y se ha convertido en uno de los fabricantes de máquinas de trenzado más importantes de China.
