Datos del producto:
Pago y Envío Términos:
|
| Nombre: | Máquina trenzadora de marco rígido de alambre de cobre: alta precisión y eficiencia | Material: | Steel/Cu/Al |
|---|---|---|---|
| Uso: | Fastidioso | Cuadro: | Como requisito |
| Tiempo de garantía: | 1 año | ||
| Resaltar: | Máquina de encalladura de alambre de cobre,máquina de encalladura rígida del marco,Máquina de encordado de alta precisión |
||
Máquina de fijación de alambre de cobre de marco rígido - alta precisión y eficiencia
1.Aplicación
Esta máquina se utiliza principalmente para el ensamblaje sin torsión de hebras de aluminio de gran sección transversal y longitud larga con núcleo de acero (ACSR) y conductores de aleación de aluminio.También puede aplicarse a la fijación y compactación sin torsión de conductores de cobre con, de forma especial, y el núcleo en forma de sector.
2Componente principal
2.1 Φ500 Estante de pago
2.2 #tipo de soporte de guía de alambre
2.3 6B, 12B y otras especies
2.4 Dispositivo de ensamblaje de alambre y compactación
2.5 Contador ((Mecánico, electrónico)
2.6 Φ 1600 de doble capstan fuerte
2.7 Φ 1800 tipo de columna con recorrido
2.8 Sistema de control eléctrico
2.9 Sistema de protección de seguridad de empuje-tirón manual
3. Características
3.1 Toda la máquina está accionada por el motor independiente, y cada sección de la jaula y el capstan están accionados por un servomotor síncrono de imán permanente separado.La jaula se conduce para girar a través de una caja de cambios dedicada, lo que simplifica la estructura en comparación con el anclaje tradicional del eje de tierra impulsado por una hebilla de tipo rígido y hace que el mantenimiento del equipo sea más conveniente.
3.2 El control de toda la máquina adopta el PLC de la serie Inovance, y varios parámetros del proceso de producción se establecen a través de la pantalla táctil.Cada sección de la jaula y el capstan son impulsados por un servomotor Jiangsu ZhimaPara garantizar la precisión de la transmisión, el motor de transmisión adopta una retroalimentación del codificador de rejilla,y toda la máquina adopta un método de comunicación de bus para garantizar la precisión de la transmisión de señalesEn la producción real,Los usuarios establecen los parámetros del proceso, tales como la inclinación de cada sección de la jaula y la velocidad de la línea de producción en la pantalla táctil de acuerdo con las especificaciones del cable requeridoCuando se arranca, el PLC calcula automáticamente la velocidad de cada pieza de transmisión para garantizar la sincronización de toda la máquina y la precisión del paso del alambre retorcido.y para lograr la regulación de velocidad sin pasos de toda la máquinaEl sistema de control electrónico tiene tecnología avanzada, operación conveniente y operación confiable.
3.3El principio de pulso se utiliza para detectar la rotura del alambre, que puede determinar con precisión la señal de rotura del alambre de cualquier bobina en cada sección de la jaula, asegurando la precisión de la detección.A través de la pantalla táctil, el operador puede resolver rápidamente el problema y comenzar la próxima puesta en marcha.
3.4 La máquina utiliza un controlador programable Inovance y un bus de campo para controlar y coordinar el estado de funcionamiento de todas las partes de la máquina.y utiliza un convertidor de frecuencia para controlar el arranque y el funcionamiento del motor CAEl sistema de control electrónico es tecnológicamente avanzado, fácil de operar y confiable en el funcionamiento.
4- Principales parámetros técnicos
| Modelo (máquina para fijación de hebras rígidas) | Se trata de un sistema de control de las emisiones de gases. | JLK-500/6+12 | JLK-500/6+12+18 | |
| Diámetro del cable único | Cubiertas | φ1,5 a 5 mm | φ1,5 a 5 mm | φ1,5 a 5 mm |
| de aluminio | φ1,8 a 5 mm | φ1,8 a 5 mm | φ1,8 a 5 mm | |
| OD máximo del conductor enramado | φ15 mm | φ25 mm | φ35 mm | |
| El lanzamiento en la orilla | 6 Jaula para el encallamiento de los bobinos | 60 a 500 mm | 60 a 500 mm | 60 a 500 mm |
| 12 Jaula para el barranco de los bobinos | de una longitud de 75 mm a 560 mm | de una longitud de 75 mm a 560 mm | ||
| 18 La jaula de los bobinos | 92 a 680 mm | |||
| Velocidad de rotación | 6 Jaula para el encallamiento de los bobinos | 308 r/min. | 308 r/min. | 308 r/min. |
| 12 Jaula para el barranco de los bobinos | 286 r/min | 286 r/min | ||
| 18 La jaula de los bobinos | 252 r/min. | |||
| Capstán | Diámetro de la rueda de Capstan | Las demás: | Las demás: | Las demás medidas |
| Fuerza máxima de arranque | 8 T | 10 T | 12 T | |
| Las aves de corral | PND 500 | PND 500 | PND 500 | |
| El centro de pago Bobbin | PND630 | PND630 | PND630 | |
| Bobbin de recogida | Las demás: | Con un diámetro superior a 2500 mm | Con un diámetro superior a 2500 mm | |
| Velocidad lineal máxima de arranque | 40 m/min. | 45 m/min. | Se aplican las siguientes medidas: | |
| Altura central | de una longitud igual o superior a 1000 mm | de una longitud igual o superior a 1000 mm | de una longitud igual o superior a 1000 mm | |

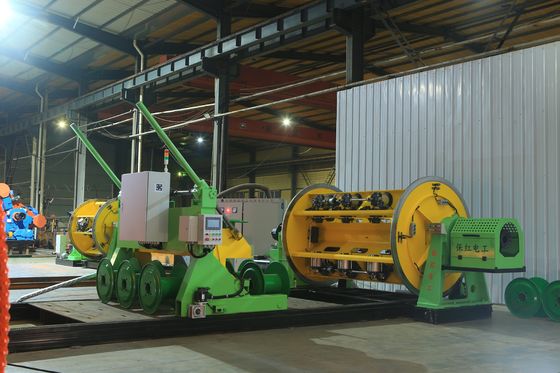

5.Las fotos
6.Imagen del embalaje
7.Nuestra fábrica y introducción
Hebei Baohong Electrical Machinery Co., Ltd. fue fundada el 1 de agosto de 2006.Tianjin y Shijiazhuang, la compañía disfruta de un transporte conveniente y abundante hierro y acero La empresa ha desarrollado durante 18 años, comenzando con la producción de productos de la serie de máquinas de enrejado.
Confiando plenamente en las ventajas de los talentos y en la fortaleza técnica, la empresa investiga y desarrolla continuamente nuevas tecnologías y procesos, logrando crecimiento y evolución gradual hasta convertirse en una entidad económica integral con tecnología de fabricación avanzada, una fuerte capacidad de producción, y redes de venta que cubren todo el país y el extranjero.
La empresa tiene una superficie de fábrica de 30.000 metros cuadrados, con más de 100 empleados, incluidos 12 ingenieros mecánicos y eléctricos,y su equipo de procesamiento suma más de 60 millones de yuanes..En la actualidad, gracias a la introducción de equipos de procesamiento a gran escala investigación, desarrollo y mejora de los procesos, la empresa se ha convertido en el único fabricante en China que produce jaula JLK las unidades de serie de máquinas de ensamblaje en una línea de montaje.
