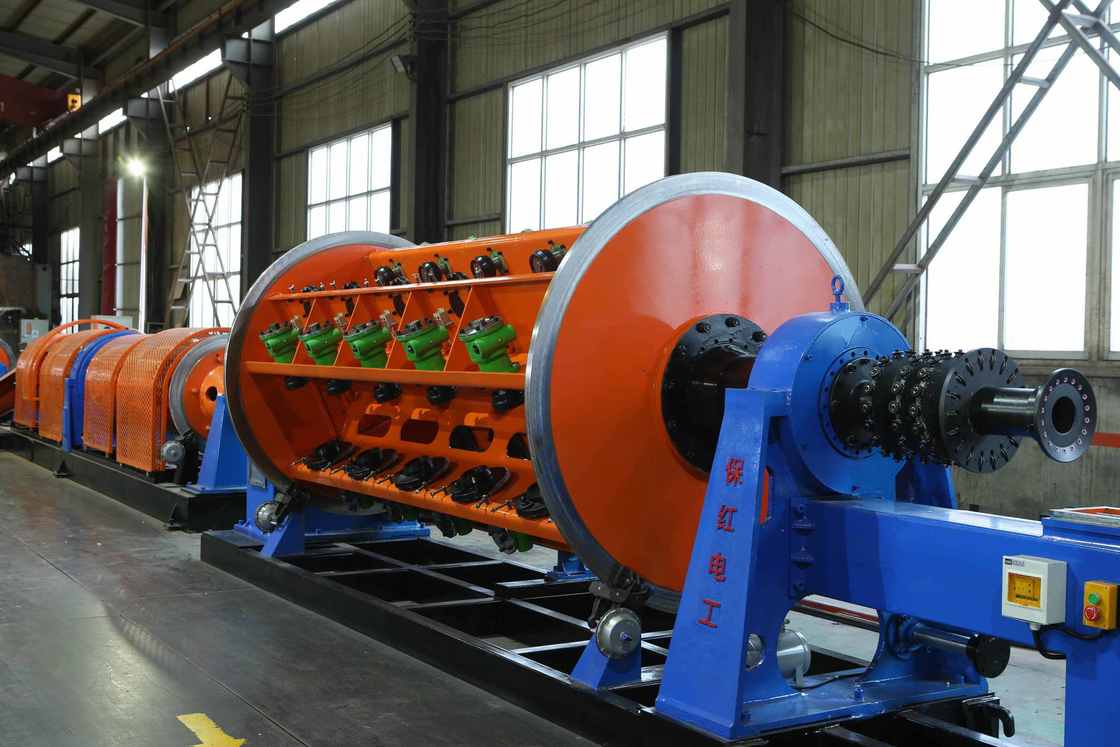

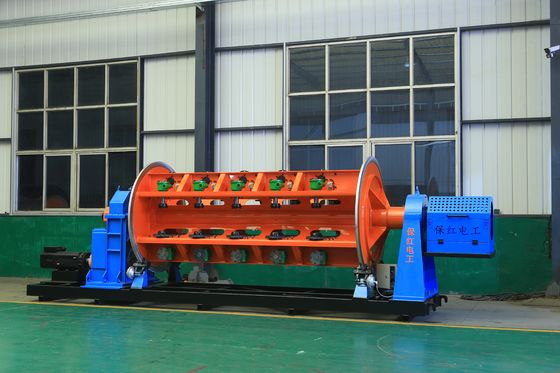

Máquina trenzadora rígida 500/1+6+12 para fabricación de alambres y cables

Máquina de cableado rígido 500/1+6+12 para la fabricación de cables y alambres

1. Aplicación

Esta máquina se utiliza principalmente para el cableado sin torsión de hilos de aluminio con alma de acero (ACSR) y conductores de aleación de aluminio de gran sección y longitud. También se puede aplicar al cableado sin torsión y compactación de conductores de cobre con núcleos redondos, de forma especial y sectoriales.

2. Componentes principales

2.1. Φ500 Portabobinas

2.2. Soporte guía de alambre #tipo

2.3. 6B,12B cableadora

2.4. Matriz de ensamblaje de alambre & dispositivo de compactación

2.5. Medidor contador (Mecánico, Electrónico)

2.6. Φ 1600 doble fuerte cabrestante

2.7. Φ 1800 tipo columna recogedor con desplazamiento

2.8. Sistema eléctrico de control

2.9. Manual de empuje-tracción  sistema de protección de seguridad

3. Características 3.1.

Toda la máquina es impulsada por un motor independiente, y cada sección de la jaula y el cabrestante son impulsados por un motor servo síncrono de imán permanente. La jaula se acciona para girar a través de una caja de cambios dedicada, lo que simplifica la estructura en comparación con la cableadora de tipo rígido impulsada por el eje de tierra tradicional y hace que el mantenimiento del equipo sea más conveniente.3.2.

El control de toda la máquina adopta Pontrolador programable Inovance y bus de campo para comandar y coordinar unificadamente el estado de funcionamiento de todas las partes de la máquina, y utiliza un convertidor de frecuencia para controlar el arranque y el funcionamiento del motor de CA. La pantalla táctil Inovance se utiliza para configurar y mostrar varios parámetros del proceso. El sistema de control electrónico es tecnológicamente avanzado, fácil de operar y confiable en su funcionamiento.3.3.

El principio de pulso se utiliza para detectar la rotura del alambre, lo que puede determinar con precisión la señal de rotura del alambre de cualquier bobina en cada sección de la jaula, lo que garantiza la precisión de la detección. A través de la pantalla táctil, el operador puede resolver rápidamente el problema e iniciar el siguiente arranque.3.4.

La máquina utiliza Controlador programable Inovance y bus de campo para comandar y coordinar unificadamente el estado de funcionamiento de todas las partes de la máquina, y utiliza un convertidor de frecuencia para controlar el arranque y el funcionamiento del motor de CA. La pantalla táctil Inovance se utiliza para configurar y mostrar varios parámetros del proceso. El sistema de control electrónico es tecnológicamente avanzado, fácil de operar y confiable en su funcionamiento.4

.Principales parámetros técnicosModelo (Máquina de cableado rígido)

Fotos6.

Foto del embalaje7.

Nuestra fábrica e introducciónHebei Baohong Electrical Machinery Co., Ltd. fue fundada el 1 de agosto de 2006. Ubicada en la zona industrial de la ciudad de Shawa, ciudad de Hebei, que se encuentra en el centro triangular de Beijing, Tianjin y Shijiazhuang, la empresa disfruta de un transporte conveniente y abundantes recursos de hierro y acero.

Comenzando con la producción de productos de la serie de máquinas de cableado, ha experimentado 18 años de desarrollo. Al confiar plenamente en las ventajas del talento y la fortaleza técnica, la empresa investiga y desarrolla continuamente nuevas tecnologías y procesos, logrando un crecimiento constante

y evolucionando gradualmente hacia una entidad económica integral con tecnología de fabricación avanzada, una fuerte capacidad de producción y redes de ventas que cubren todo el país y el extranjero. La empresa cubre un área de fábrica de 30.000 metros cuadrados, con más de 100 empleados, incluidos 12 ingenieros mecánicos y eléctricos, y su equipo de procesamiento totaliza más de 60 millones de yuanes. Actualmente, a través de la introducción de equipos de procesamiento a gran escala y la

investigación, desarrollo y mejora de procesos, la empresa se ha convertido en el único fabricante en China que produce unidades de la serie de máquinas de cableado de jaula JLK en una línea de montaje.
